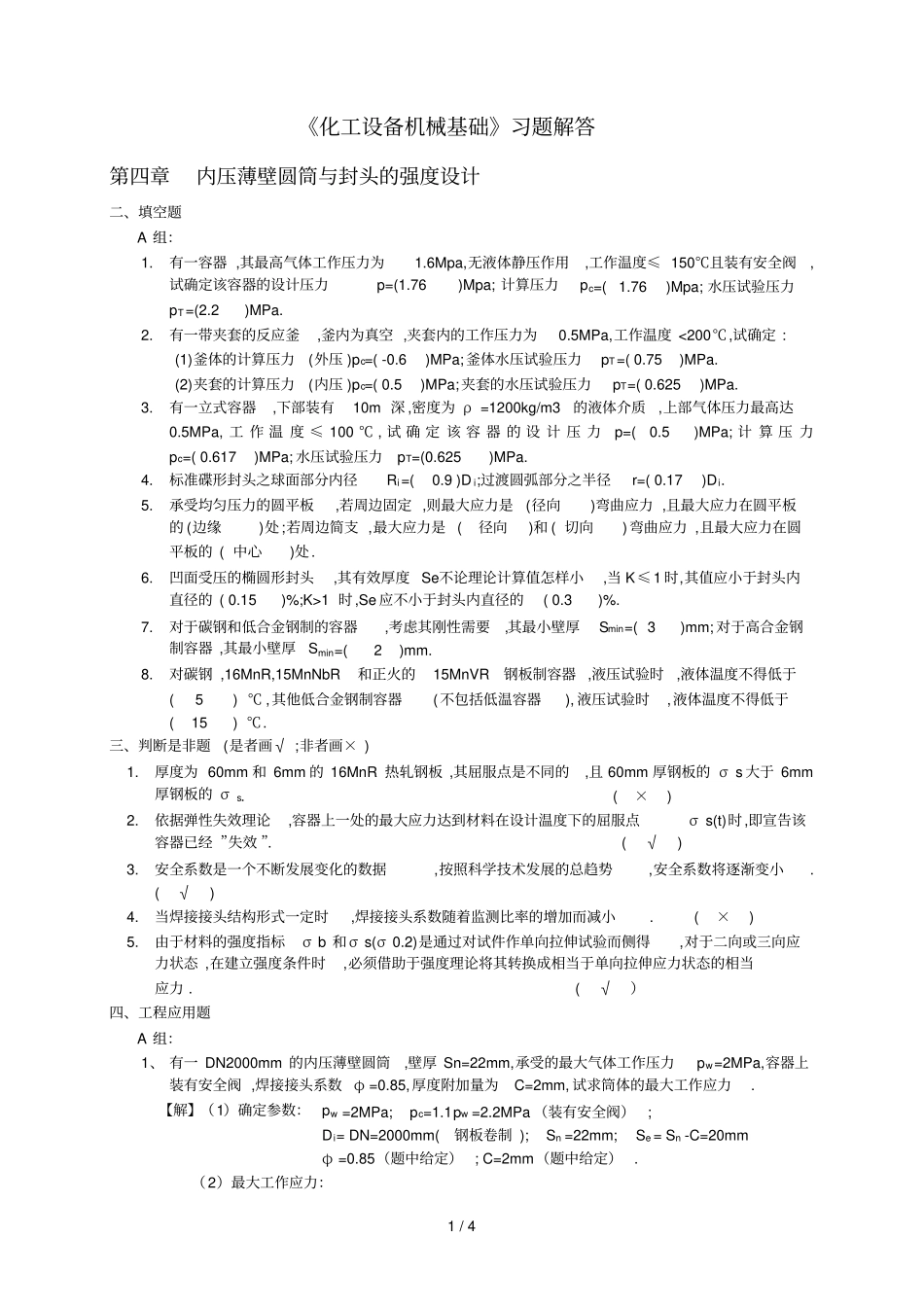

1 / 4 《化工设备机械基础》习题解答第四章内压薄壁圆筒与封头的强度设计二、填空题A 组：1.有一容器 ,其最高气体工作压力为1.6Mpa,无液体静压作用,工作温度≤ 150℃且装有安全阀,试确定该容器的设计压力p=(1.76 )Mpa; 计算压力pc=( 1.76 )Mpa; 水压试验压力pT=(2.2 )MPa. 2.有一带夹套的反应釜,釜内为真空 ,夹套内的工作压力为0.5MPa,工作温度 <200℃,试确定 : (1)釜体的计算压力(外压 )pc=( -0.6 )MPa;釜体水压试验压力pT=( 0.75 )MPa. (2)夹套的计算压力(内压 )pc=( 0.5 )MPa;夹套的水压试验压力pT=( 0.625 )MPa. 3.有一立式容器,下部装有10m 深 ,密度为 ρ =1200kg/m3的液体介质,上部气体压力最高达0.5MPa, 工 作 温 度 ≤ 100 ℃ , 试 确 定 该 容 器 的 设 计 压 力p=( 0.5 )MPa; 计 算 压 力pc=( 0.617 )MPa; 水压试验压力pT=(0.625 )MPa. 4.标准碟形封头之球面部分内径Ri=( 0.9 )D i;过渡圆弧部分之半径r=( 0.17 )Di. 5.承受均匀压力的圆平板,若周边固定 ,则最大应力是(径向)弯曲应力 ,且最大应力在圆平板的 (边缘)处;若周边简支 ,最大应力是 ( 径向)和 ( 切向)弯曲应力 ,且最大应力在圆平板的 ( 中心)处. 6.凹面受压的椭圆形封头,其有效厚度 Se不论理论计算值怎样小,当 K≤1 时,其值应小于封头内直径的 ( 0.15 )%;K>1 时,Se 应不小于封头内直径的( 0.3 )%. 7.对于碳钢和低合金钢制的容器,考虑其刚性需要,其最小壁厚Smin=( 3 )mm; 对于高合金钢制容器 ,其最小壁厚Smin=( 2 )mm. 8.对碳钢 ,16MnR,15MnNbR和正火的15MnVR钢板制容器 ,液压试验时,液体温度不得低于( 5 ) ℃ ,其他低合金钢制容器(不包括低温容器), 液压试验时,液体温度不得低于( 15 ) ℃. 三、判断是非题(是者画√ ;非者画× ) 1.厚度为 60mm 和 6mm 的 16MnR 热轧钢板 ,其屈服点是不同的,且 60mm 厚钢板的 σ s 大于 6mm厚钢板的 σ s. ( ×) 2.依据弹性失效理论,容器上一处的最大应力达到材料在设计温度下的屈服点σ s(t)时,即宣告该容器已经 ”失效 ”. ( √) 3.安全系数是一个不断发展变化的数据,按照科学技术发展的总趋势,安全系数将逐渐变小. ( √) 4.当焊接接头结构形式一定时,焊接接头系数随着监测比率的增加而减小. ( ×) 5.由于材料的强度指标σ b 和σ s(σ 0.2)是通过对试件作单向拉伸试验而侧得,对于二向或...
