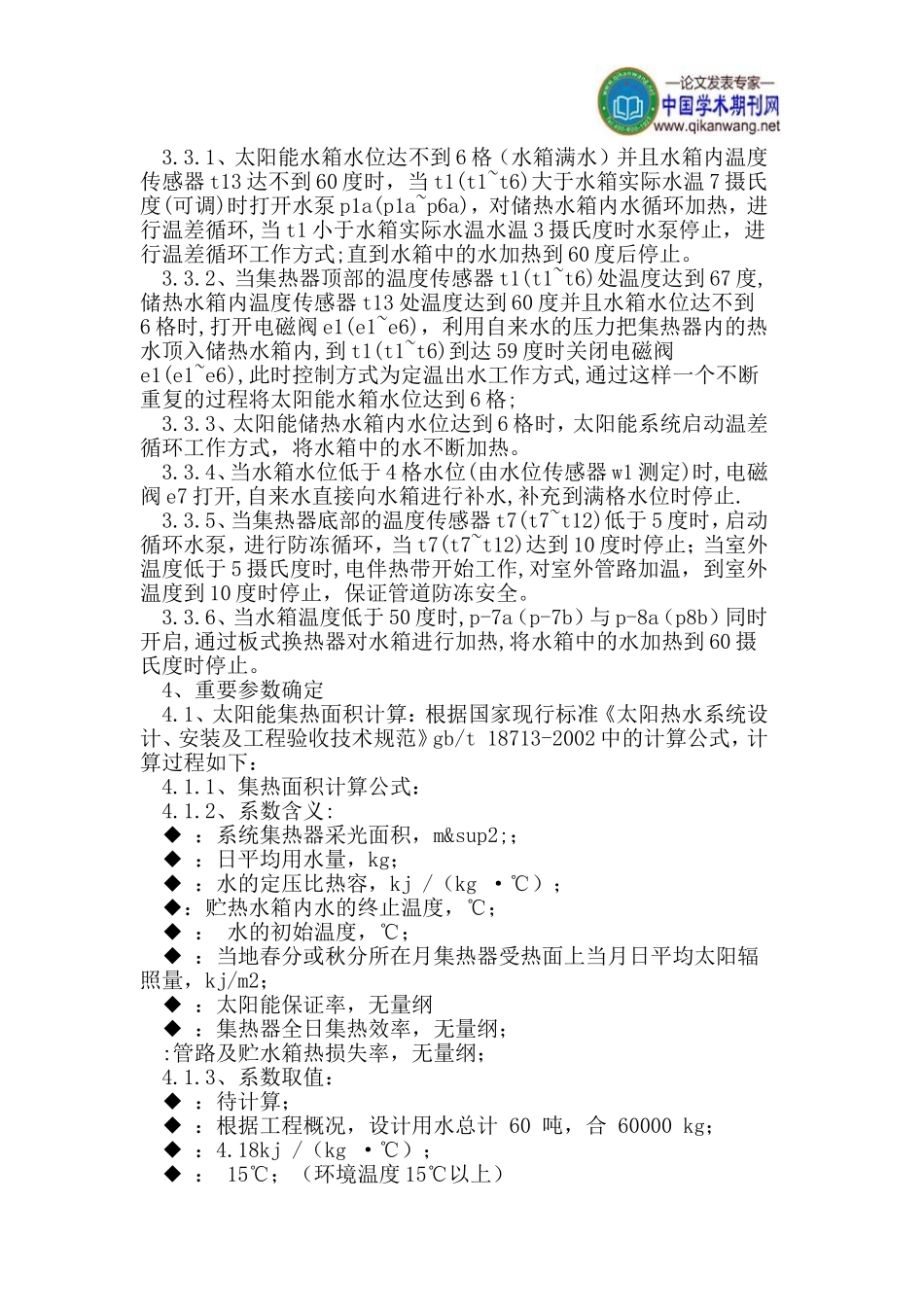

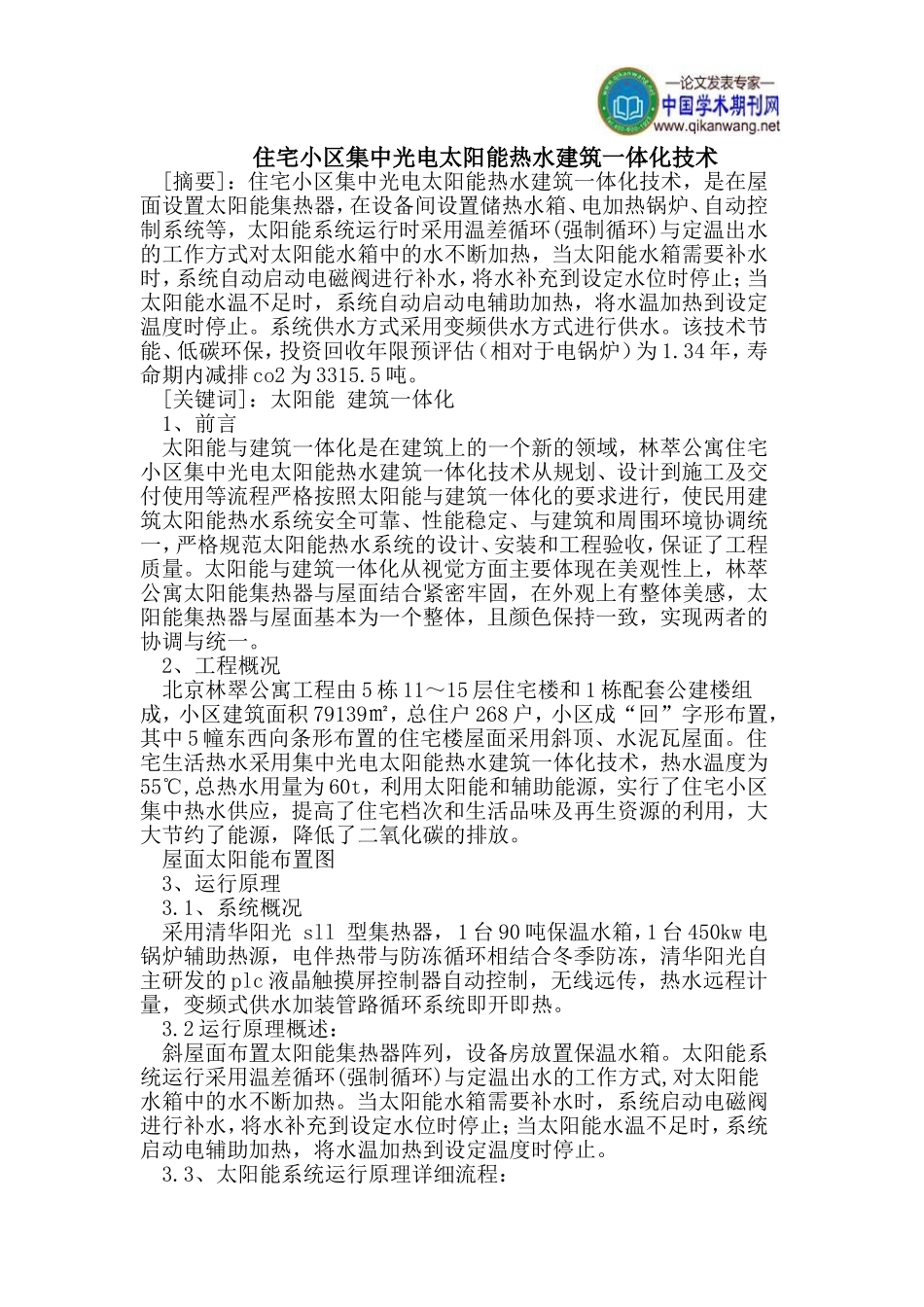

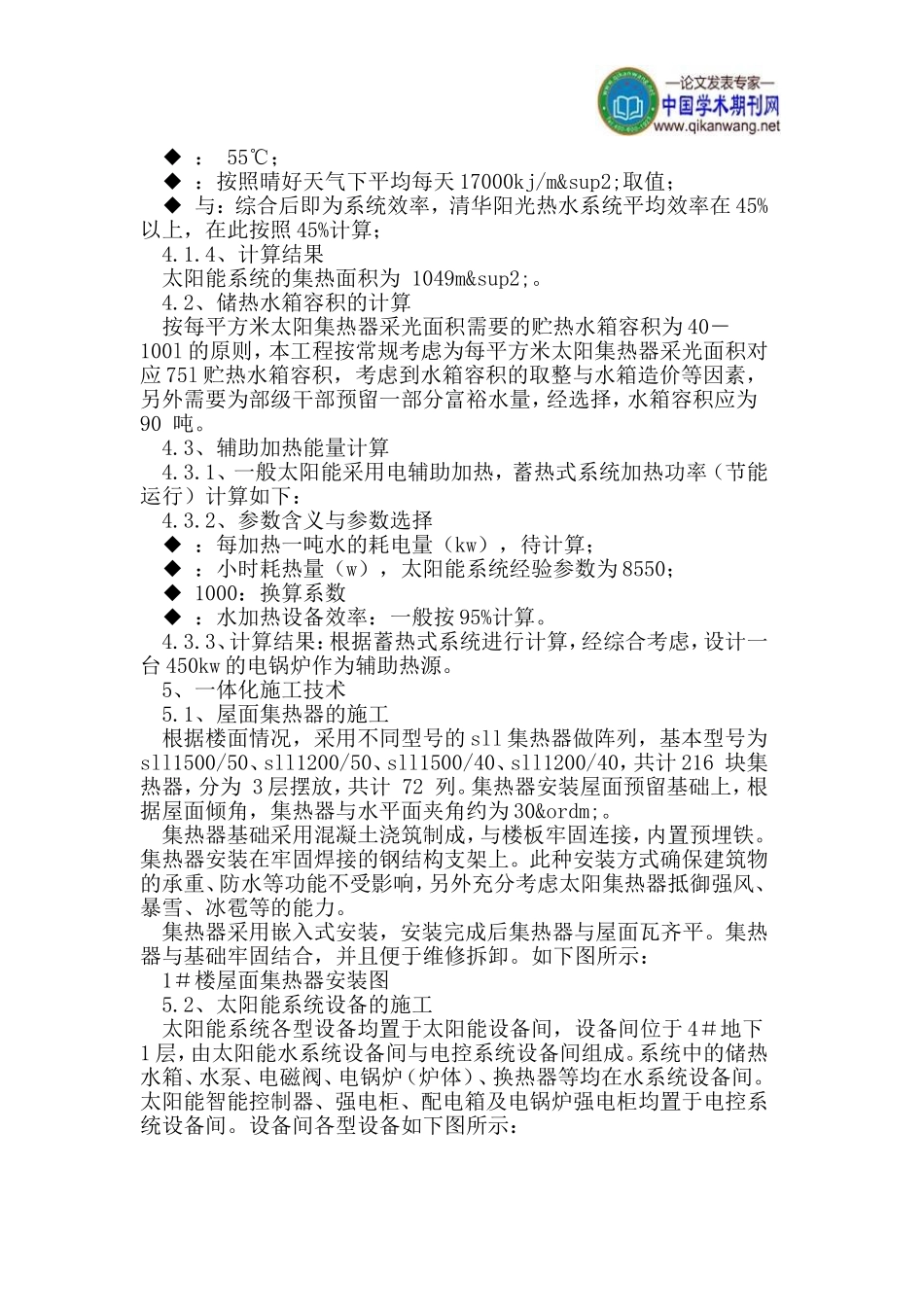

住宅小区集中光电太阳能热水建筑一体化技术[摘要]：住宅小区集中光电太阳能热水建筑一体化技术，是在屋面设置太阳能集热器，在设备间设置储热水箱、电加热锅炉、自动控制系统等，太阳能系统运行时采用温差循环(强制循环)与定温出水的工作方式对太阳能水箱中的水不断加热，当太阳能水箱需要补水时，系统自动启动电磁阀进行补水，将水补充到设定水位时停止；当太阳能水温不足时，系统自动启动电辅助加热，将水温加热到设定温度时停止。系统供水方式采用变频供水方式进行供水。该技术节能、低碳环保，投资回收年限预评估（相对于电锅炉）为1.34年，寿命期内减排co2为3315.5吨。[关键词]：太阳能建筑一体化1、前言太阳能与建筑一体化是在建筑上的一个新的领域，林萃公寓住宅小区集中光电太阳能热水建筑一体化技术从规划、设计到施工及交付使用等流程严格按照太阳能与建筑一体化的要求进行，使民用建筑太阳能热水系统安全可靠、性能稳定、与建筑和周围环境协调统一，严格规范太阳能热水系统的设计、安装和工程验收，保证了工程质量。太阳能与建筑一体化从视觉方面主要体现在美观性上，林萃公寓太阳能集热器与屋面结合紧密牢固，在外观上有整体美感，太阳能集热器与屋面基本为一个整体，且颜色保持一致，实现两者的协调与统一。2、工程概况北京林翠公寓工程由5栋11～15层住宅楼和1栋配套公建楼组成，小区建筑面积79139㎡，总住户268户，小区成“回”字形布置，其中5幢东西向条形布置的住宅楼屋面采用斜顶、水泥瓦屋面。住宅生活热水采用集中光电太阳能热水建筑一体化技术，热水温度为55℃,总热水用量为60t，利用太阳能和辅助能源，实行了住宅小区集中热水供应，提高了住宅档次和生活品味及再生资源的利用，大大节约了能源，降低了二氧化碳的排放。屋面太阳能布置图3、运行原理3.1、系统概况采用清华阳光sll型集热器，1台90吨保温水箱，1台450kw电锅炉辅助热源，电伴热带与防冻循环相结合冬季防冻，清华阳光自主研发的plc液晶触摸屏控制器自动控制，无线远传，热水远程计量，变频式供水加装管路循环系统即开即热。3.2运行原理概述：斜屋面布置太阳能集热器阵列，设备房放置保温水箱。太阳能系统运行采用温差循环(强制循环)与定温出水的工作方式,对太阳能水箱中的水不断加热。当太阳能水箱需要补水时，系统启动电磁阀进行补水，将水补充到设定水位时停止；当太阳能水温不足时，系统启动电辅助加热，将水温加热到设定温度时停止。3.3、太阳能系统运行原理详细流程：3.3.1、太阳能水箱水位达不到6格（水箱满水）并且水箱内温度传感器t13达不到60度时，当t1(t1~t6)大于水箱实际水温7摄氏度(可调)时打开水泵p1a(p1a~p6a)，对储热水箱内水循环加热，进行温差循环,当t1小于水箱实际水温水温3摄氏度时水泵停止，进行温差循环工作方式;直到水箱中的水加热到60度后停止。3.3.2、当集热器顶部的温度传感器t1(t1~t6)处温度达到67度,储热水箱内温度传感器t13处温度达到60度并且水箱水位达不到6格时,打开电磁阀e1(e1~e6)，利用自来水的压力把集热器内的热水顶入储热水箱内,到t1(t1~t6)到达59度时关闭电磁阀e1(e1~e6),此时控制方式为定温出水工作方式,通过这样一个不断重复的过程将太阳能水箱水位达到6格;3.3.3、太阳能储热水箱内水位达到6格时，太阳能系统启动温差循环工作方式，将水箱中的水不断加热。3.3.4、当水箱水位低于4格水位(由水位传感器w1测定)时,电磁阀e7打开,自来水直接向水箱进行补水,补充到满格水位时停止.3.3.5、当集热器底部的温度传感器t7(t7~t12)低于5度时，启动循环水泵，进行防冻循环，当t7(t7~t12)达到10度时停止；当室外温度低于5摄氏度时,电伴热带开始工作,对室外管路加温，到室外温度到10度时停止，保证管道防冻安全。3.3.6、当水箱温度低于50度时,p-7a（p-7b）与p-8a（p8b）同时开启,通过板式换热器对水箱进行加热,将水箱中的水加热到60摄氏度时停止。4、重要参数确定4.1、太阳能集热面积计算：根据国家现行标准《太阳热水系统设计、安装及工程验收技术规范》gb/t18713-2002中的计算公式，计算过程如下：4.1.1、集热面积计算公式：4.1.2、系数含义:◆：系统集热器采光面积，m&s...
