江苏省中考物理复习课件 杠杆 课件VIP免费

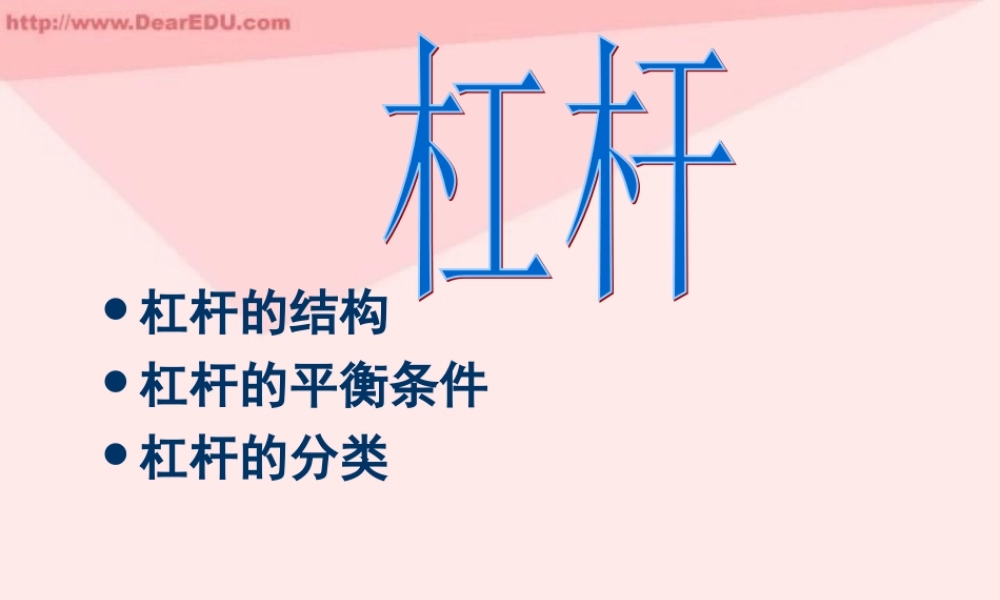

 杠杆的结构 杠杆的平衡条件 杠杆的分类人们很早就会使用杠杆了。三千多年前，古埃及人修建金字塔，就是靠杠杆搬动巨大石块的。 1.1. 杠杆：杠杆：一根在力的作用下可绕一固定点转动的硬棒称做杠杆。2.2. 关于杠杆的名词：关于杠杆的名词： 支点 O ：杠杆绕其转动的固定点 动力F1 ： 使杠杆转动的力阻力 F2 ： 阻碍杠杆转动的力 动力臂l1 ： 从支点到动力作用线的垂直距离 阻力臂 l2 ： 从支点到阻力作用线的垂直距离 画出如图所示的扳鱼网的杠杆示意图，并标出支点、动力、阻力、动力臂和阻力臂。杠杆的平衡条件：公式：F1l1=F2l2当杠杆处于静止状态或缓慢匀速转动时，杠杆就平衡了。动力× 动力臂= 阻力 × 阻力臂 杠杆的分类：动力臂> 阻力臂动力< 阻力省力杠杆动力臂< 阻力臂费力杠杆动力臂＝阻力臂动力＝阻力等臂杠杆动力> 阻力省力杠杆省力费距离 费力杠杆费力省距离等臂杠杆不省力不费距离都不省功 课堂训练1. 请画出图中杠杆所受力的力臂.2. 在下列机械中，①羊角锤②钓鱼竿③天平④行李车⑤筷子⑥道钉撬⑦定滑轮⑧动滑轮⑨缝纫机的脚踏板⑩ 镊子，它们中属于省力杠杆的 , 属于费力杠杆的是 ，属于等臂杠杆的是 .1 ① ④⑥⑧②⑤⑨⑩③⑦课堂训练课堂训练3. 在“研究杠杆的平衡条件”实验中：① 实验前要调节杠杆两端的平衡螺母，使杠杆在____ 位置平衡，这样做是 为了______________________________. 若发现杠杆左端低、右端高，这 时应将两端的螺母都向 __ 移 .② 杠杆的支点通过杠杆的重心，这样做的目的是________________________________________________ 。③ 实验中，我们是根据测得的数据，通过计算___________________________ 才归纳出杠杆的平衡条件是_________________________________________ 。从杠杆上方便地读出或测量出力臂 右水平使重力作用线通过支点，力臂为0 ，不影响杠杆平衡条件动力× 动力臂和阻力× 阻力臂 动力 × 动力臂= 阻力 × 阻力臂 (F1L1=F2L2 ) 于是，他们认为自己的猜想得到了验证，你认为他们的实验过程存在什么问题？ 4 ．在探究“杠杆的平衡条件”实验中，有一组同学猜想杠杆的平衡条件可能是“动力＋动力臂＝阻力＋阻力臂”。他们经过实验，获得了下述数据：动力F1/N动力臂L1/cm阻力 F2/N阻力臂 L2/cm4554课堂训练 课堂训练5. 做“研究杠杆平衡条件”实验前，发现杠杆左端低于右端，应将杠杆左端的螺母向...
