液压动力元件VIP免费

液压动力元件液压动力元件液压动力元件液压动力元件液压动力元件

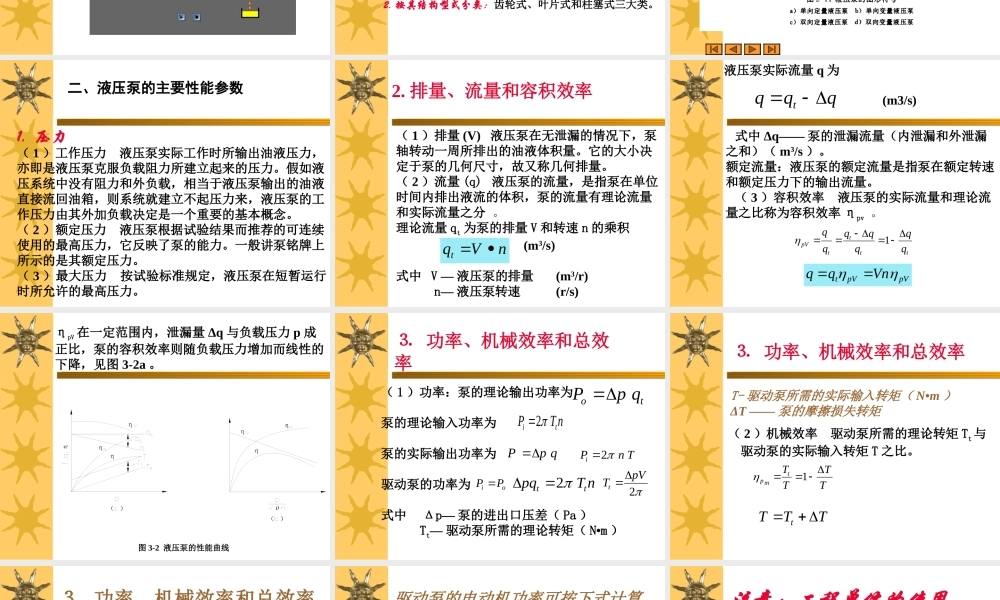

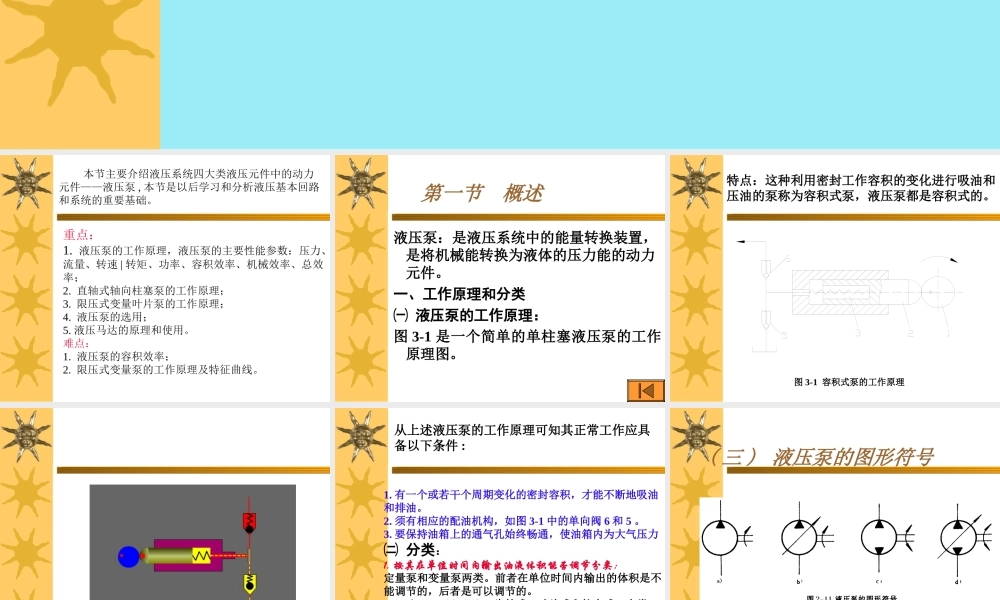

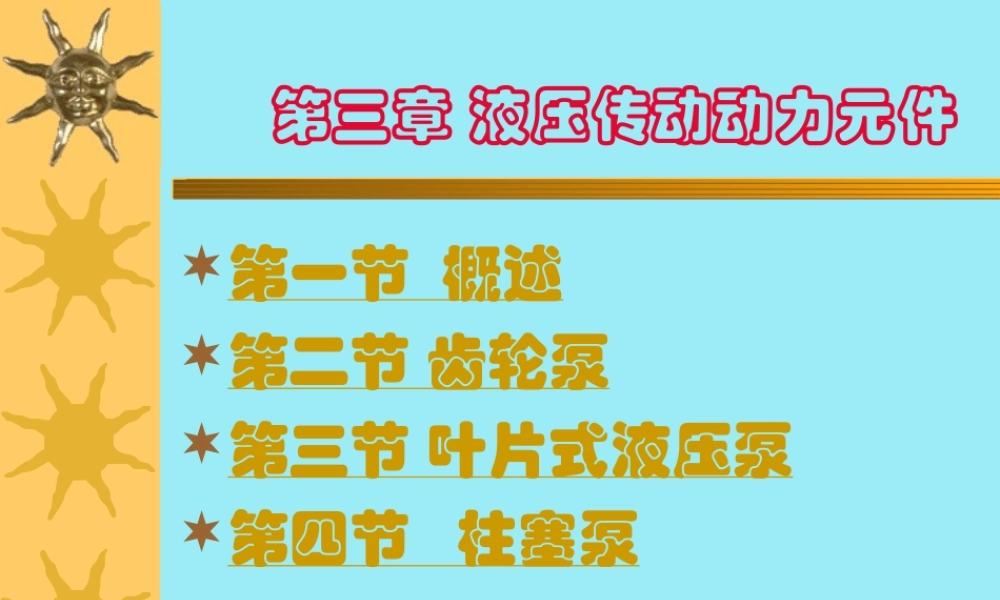

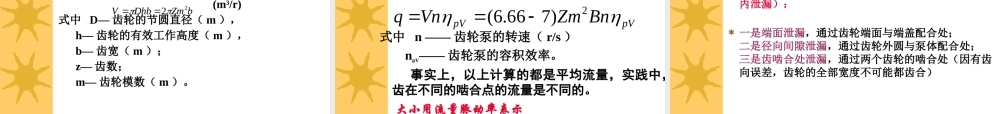

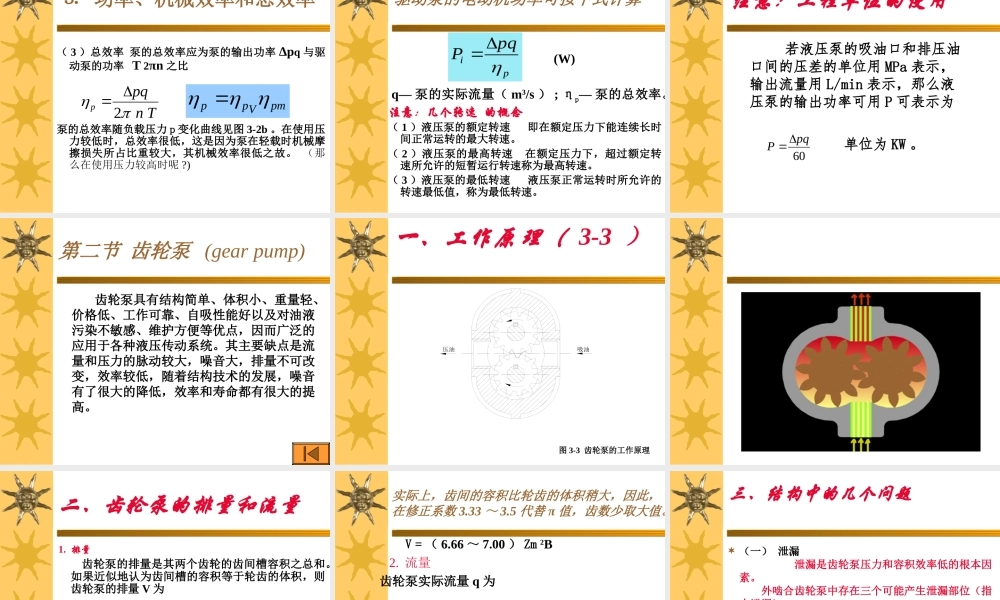

第三章 液压传动动力元件第一节 概述第二节 齿轮泵第三节 叶片式液压泵第四节 柱塞泵 本节主要介绍液压系统四大类液压元件中的动力元件——液压泵 , 本节是以后学习和分析液压基本回路和系统的重要基础。重点:1. 液压泵的工作原理,液压泵的主要性能参数:压力、流量、转速 | 转矩、功率、容积效率、机械效率、总效率;2. 直轴式轴向柱塞泵的工作原理;3. 限压式变量叶片泵的工作原理;4. 液压泵的选用;5. 液压马达的原理和使用。难点:1. 液压泵的容积效率;2. 限压式变量泵的工作原理及特征曲线。第一节 概述 液压泵:是液压系统中的能量转换装置,是将机械能转换为液体的压力能的动力元件。 一、工作原理和分类㈠ 液压泵的工作原理:图 3-1 是一个简单的单柱塞液压泵的工作原理图。 图 3-1 容积式泵的工作原理特点:这种利用密封工作容积的变化进行吸油和压油的泵称为容积式泵,液压泵都是容积式的。 1. 有一个或若干个周期变化的密封容积,才能不断地吸油和排油。2. 须有相应的配油机构,如图 3-1 中的单向阀 6 和 5 。3. 要保持油箱上的通气孔始终畅通,使油箱内为大气压力㈡ 分类:1. 按其在单位时间内输出油液体积能否调节分类:定量泵和变量泵两类。前者在单位时间内输出的体积是不能调节的,后者是可以调节的。2. 按其结构型式分类:齿轮式、叶片式和柱塞式三大类。从上述液压泵的工作原理可知其正常工作应具备以下条件 :( 三 ) 液压泵的图形符号二、液压泵的主要性能参数 1. 压力( 1 )工作压力 液压泵实际工作时所输出油液压力,亦即是液压泵克服负载阻力所建立起来的压力。假如液压系统中没有阻力和外负载,相当于液压泵输出的油液直接流回油箱,则系统就建立不起压力来,液压泵的工作压力由其外加负载决定是一个重要的基本概念。( 2 )额定压力 液压泵根据试验结果而推荐的可连续使用的最高压力,它反映了泵的能力。一般讲泵铭牌上所示的是其额定压力。( 3 )最大压力 按试验标准规定,液压泵在短暂运行时所允许的最高压力。( 1 )排量 (V) 液压泵在无泄漏的情况下,泵轴转动一周所排出的油液体积量。它的大小决定于泵的几何尺寸,故又称几何排量。( 2 )流量 (q) 液压泵的流量,是指泵在单位时间内排出液流的体积,泵的流量有理论流量和实际流量之分 。理论流量 qt 为泵的排量 V 和转速 n 的乘积 (m3/s) 式中 V — 液压泵的排量 (m3/r)...
