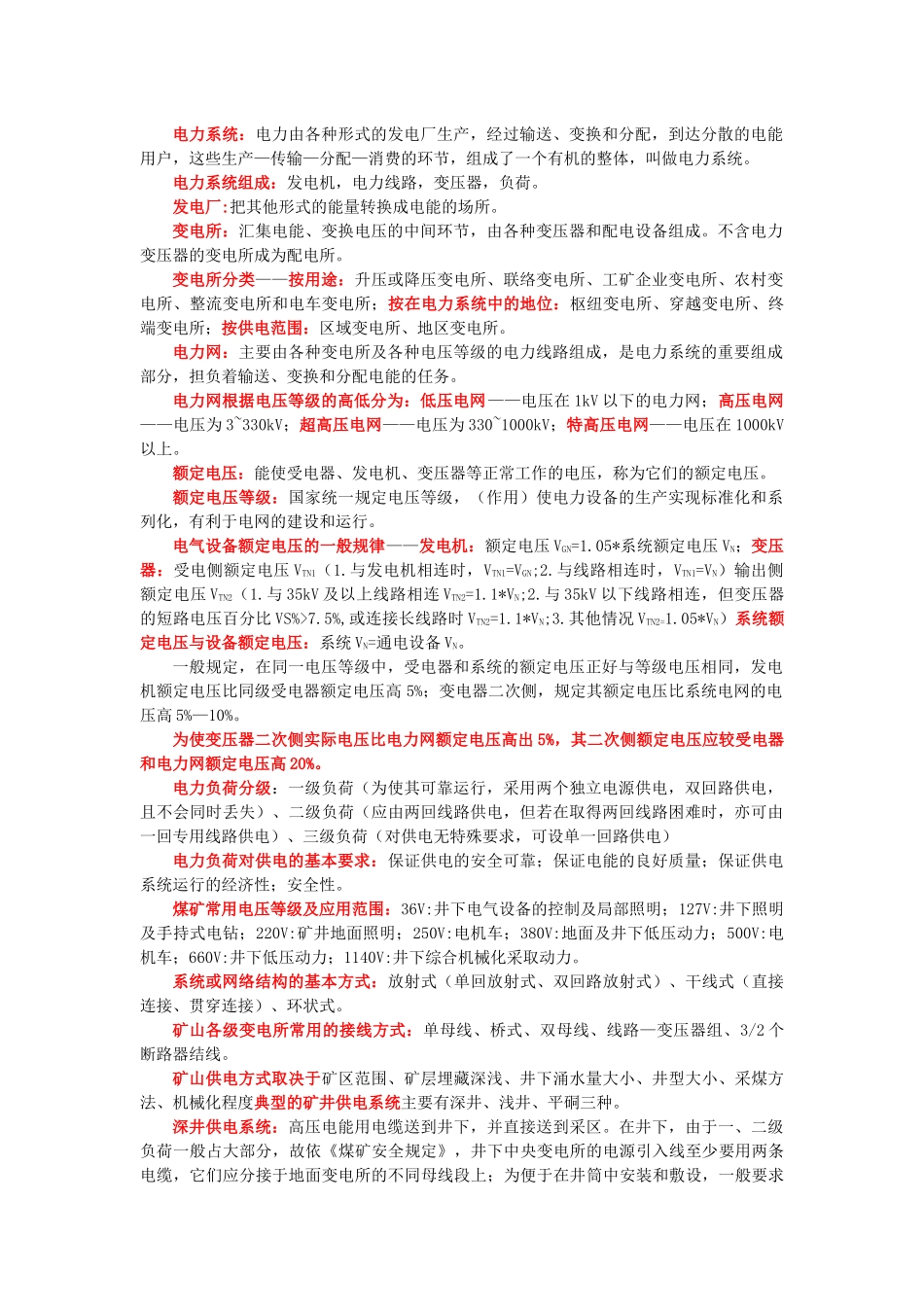

电力系统：电力由各种形式的发电厂生产，经过输送、变换和分配，到达分散的电能用户，这些生产—传输—分配—消费的环节，组成了一个有机的整体，叫做电力系统。电力系统组成：发电机，电力线路，变压器，负荷。发电厂:把其他形式的能量转换成电能的场所。变电所：汇集电能、变换电压的中间环节，由各种变压器和配电设备组成。不含电力变压器的变电所成为配电所。变电所分类——按用途：升压或降压变电所、联络变电所、工矿企业变电所、农村变电所、整流变电所和电车变电所；按在电力系统中的地位：枢纽变电所、穿越变电所、终端变电所；按供电范围：区域变电所、地区变电所。电力网：主要由各种变电所及各种电压等级的电力线路组成，是电力系统的重要组成部分，担负着输送、变换和分配电能的任务。电力网根据电压等级的高低分为：低压电网——电压在 1kV 以下的电力网；高压电网——电压为 3~330kV；超高压电网——电压为 330~1000kV；特高压电网——电压在 1000kV以上。额定电压：能使受电器、发电机、变压器等正常工作的电压，称为它们的额定电压。额定电压等级：国家统一规定电压等级，（作用）使电力设备的生产实现标准化和系列化，有利于电网的建设和运行。电气设备额定电压的一般规律——发电机：额定电压 VGN=1.05*系统额定电压 VN；变压器：受电侧额定电压 VTN1（1.与发电机相连时，VTN1=VGN;2.与线路相连时，VTN1=VN）输出侧额定电压 VTN2（1.与 35kV 及以上线路相连 VTN2=1.1*VN;2.与 35kV 以下线路相连，但变压器的短路电压百分比 VS%>7.5%,或连接长线路时 VTN2=1.1*VN;3.其他情况 VTN2=1.05*VN）系统额定电压与设备额定电压：系统 VN=通电设备 VN。一般规定，在同一电压等级中，受电器和系统的额定电压正好与等级电压相同，发电机额定电压比同级受电器额定电压高 5%；变电器二次侧，规定其额定电压比系统电网的电压高 5%—10%。为使变压器二次侧实际电压比电力网额定电压高出 5%，其二次侧额定电压应较受电器和电力网额定电压高 20%。电力负荷分级：一级负荷（为使其可靠运行，采用两个独立电源供电，双回路供电，且不会同时丢失）、二级负荷（应由两回线路供电，但若在取得两回线路困难时，亦可由一回专用线路供电）、三级负荷（对供电无特殊要求，可设单一回路供电）电力负荷对供电的基本要求：保证供电的安全可靠；保证电能的良好质量；保证供电系统运行的经济性；安全性。煤矿常用电压等级及应用范围：36V...
