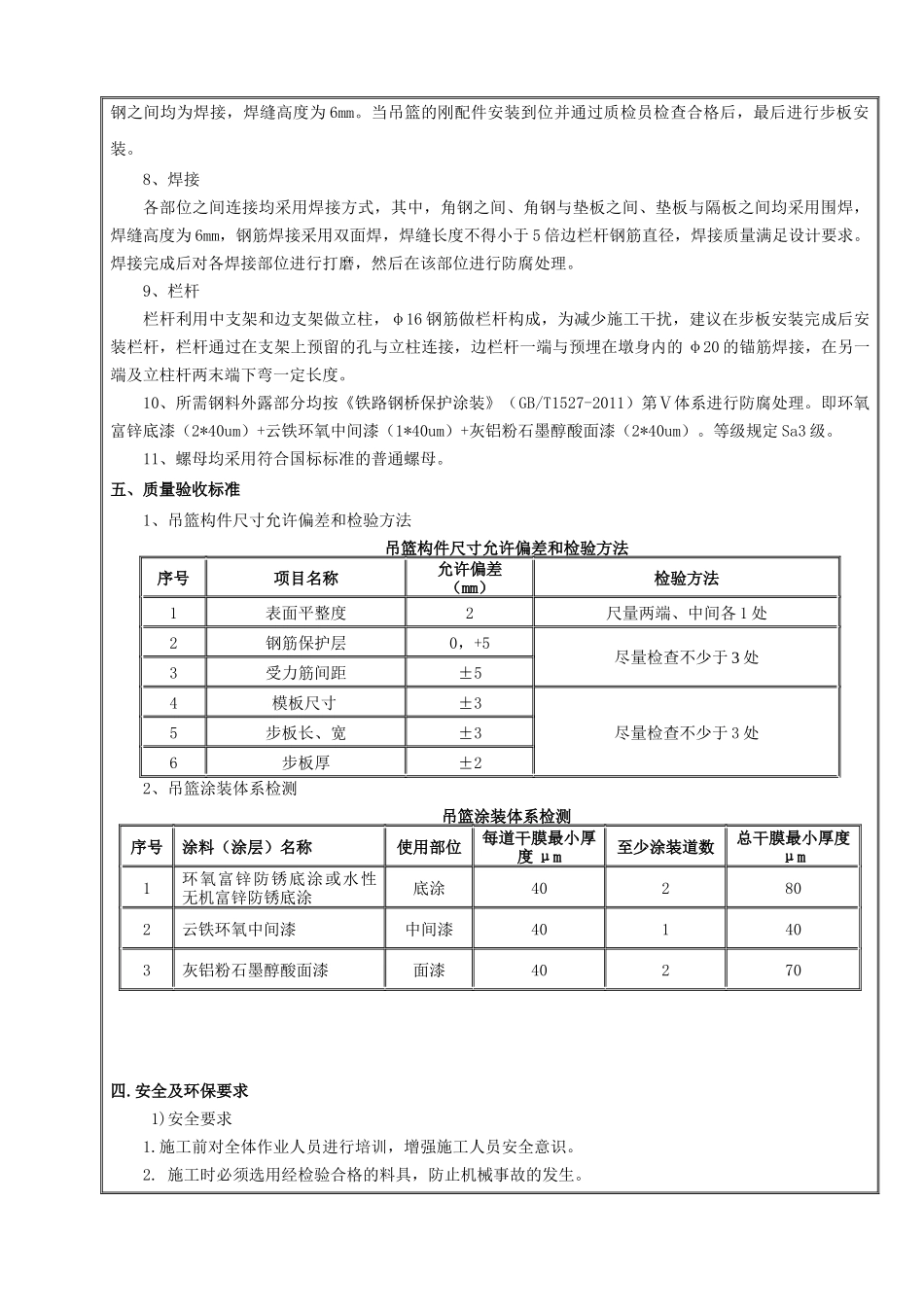

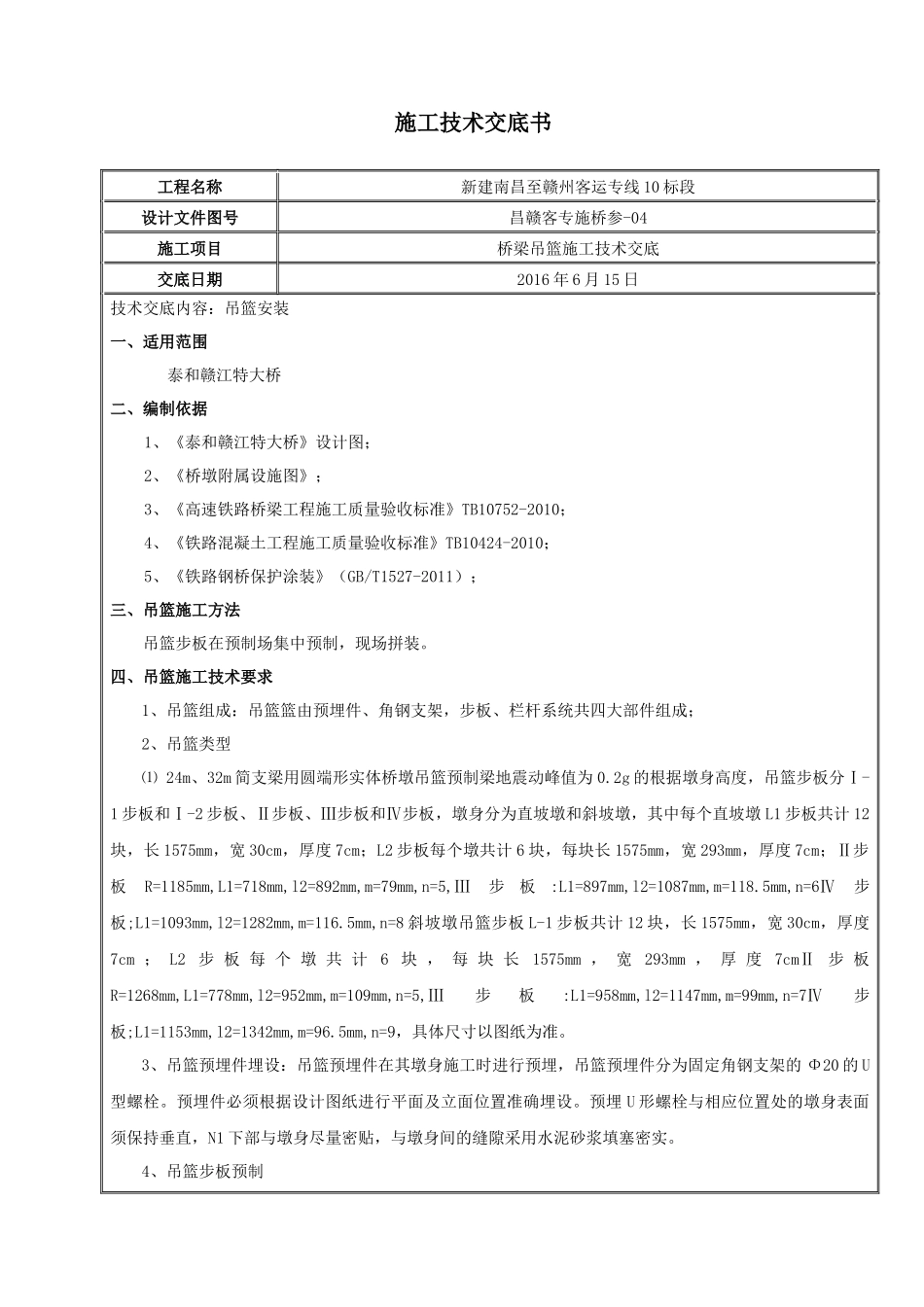

施工技术交底书 工程名称新建南昌至赣州客运专线 10 标段设计文件图号昌赣客专施桥参-04施工项目桥梁吊篮施工技术交底交底日期2016 年 6 月 15 日技术交底内容：吊篮安装一、适用范围 泰和赣江特大桥二、编制依据1、《泰和赣江特大桥》设计图；2、《桥墩附属设施图》；3、《高速铁路桥梁工程施工质量验收标准》TB10752-2010；4、《铁路混凝土工程施工质量验收标准》TB10424-2010；5、《铁路钢桥保护涂装》（GB/T1527-2011）；三、吊篮施工方法 吊篮步板在预制场集中预制，现场拼装。四、吊篮施工技术要求1、吊篮组成：吊篮篮由预埋件、角钢支架，步板、栏杆系统共四大部件组成；2、吊篮类型⑴ 24m、32m 简支梁用圆端形实体桥墩吊篮预制梁地震动峰值为 0.2g 的根据墩身高度，吊篮步板分Ⅰ-1 步板和Ⅰ-2 步板、Ⅱ步板、Ⅲ步板和Ⅳ步板，墩身分为直坡墩和斜坡墩，其中每个直坡墩 L1 步板共计 12块，长 1575mm，宽 30cm，厚度 7cm；L2 步板每个墩共计 6 块，每块长 1575mm，宽 293mm，厚度 7cm；Ⅱ步板R=1185mm,L1=718mm,l2=892mm,m=79mm,n=5,Ⅲ步板:L1=897mm,l2=1087mm,m=118.5mm,n=6Ⅳ步板;L1=1093mm,l2=1282mm,m=116.5mm,n=8 斜坡墩吊篮步板 L-1 步板共计 12 块，长 1575mm，宽 30cm，厚度7cm ； L2 步 板 每 个 墩 共 计 6 块 ， 每 块 长 1575mm ， 宽 293mm ， 厚 度 7cmⅡ 步 板R=1268mm,L1=778mm,l2=952mm,m=109mm,n=5,Ⅲ步板:L1=958mm,l2=1147mm,m=99mm,n=7Ⅳ步板;L1=1153mm,l2=1342mm,m=96.5mm,n=9，具体尺寸以图纸为准。3、吊篮预埋件埋设：吊篮预埋件在其墩身施工时进行预埋，吊篮预埋件分为固定角钢支架的 Φ20 的 U型螺栓。预埋件必须根据设计图纸进行平面及立面位置准确埋设。预埋 U 形螺栓与相应位置处的墩身表面须保持垂直，N1 下部与墩身尽量密贴，与墩身间的缝隙采用水泥砂浆填塞密实。4、吊篮步板预制吊篮步板根据每座桥统计的不同类型步板在预制场集中预制。⑴ 模板工程① 模板为机械厂加工定型钢模板，模板进场后先对模板进行检查验收，合格后方可投入使用。② 模板除锈、涂刷脱模剂后（脱模剂采用色拉油），开始安装模板。③ 钢筋骨架入模后，控制好保护层厚度。⑵ 钢筋工程步板中，严格按照步板设计图纸进行加工钢筋，钢筋加工好后进行安装做成钢筋网片，把制作合格的钢筋网片放入模具内，保证钢筋网片位于模具中部。⑶ 混凝土浇筑及养护混凝土浇筑...
