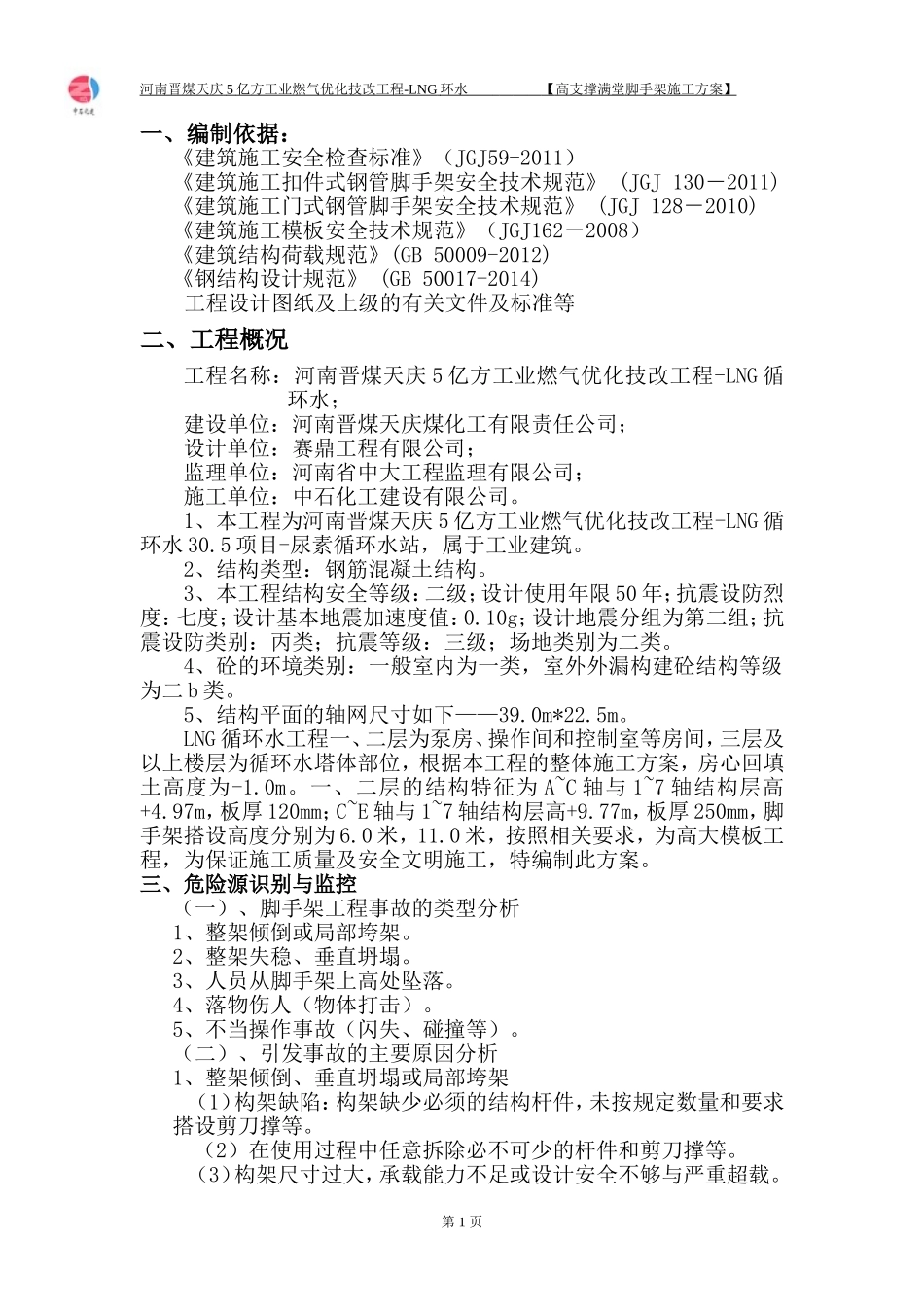

第 1 页河南晋煤天庆 5 亿方工业燃气优化技改工程 -LNG 环水 【 高支撑满堂 脚手架施工方案】 一、编制依据： 《建筑施工安全检查标准》（JGJ59-2011） 《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ 130－2011) 《建筑施工门式钢管脚手架安全技术规范》 (JGJ 128－2010) 《建筑施工模板安全技术规范》（JGJ162－2008） 《建筑结构荷载规范》(GB 50009-2012) 《钢结构设计规范》 (GB 50017-2014)工程设计图纸及上级的有关文件及标准等二、工程概况工程名称：河南晋煤天庆 5 亿方工业燃气优化技改工程-LNG 循环水； 建设单位：河南晋煤天庆煤化工有限责任公司； 设计单位：赛鼎工程有限公司；监理单位：河南省中大工程监理有限公司；施工单位：中石化工建设有限公司。1、本工程为河南晋煤天庆 5 亿方工业燃气优化技改工程-LNG 循环水 30.5 项目-尿素循环水站，属于工业建筑。2、结构类型：钢筋混凝土结构。3、本工程结构安全等级：二级；设计使用年限 50 年；抗震设防烈度：七度；设计基本地震加速度值：0.10g；设计地震分组为第二组；抗震设防类别：丙类；抗震等级：三级；场地类别为二类。4、砼的环境类别：一般室内为一类，室外外漏构建砼结构等级为二 b 类。 5、结构平面的轴网尺寸如下——39.0m*22.5m。 LNG 循环水工程一、二层为泵房、操作间和控制室等房间，三层及以上楼层为循环水塔体部位，根据本工程的整体施工方案，房心回填土高度为-1.0m。一、二层的结构特征为 A~C 轴与 1~7 轴结构层高+4.97m，板厚 120mm；C~E 轴与 1~7 轴结构层高+9.77m，板厚 250mm，脚手架搭设高度分别为 6.0 米，11.0 米，按照相关要求，为高大模板工程，为保证施工质量及安全文明施工，特编制此方案。三、危险源识别与监控（一）、脚手架工程事故的类型分析1、整架倾倒或局部垮架。2、整架失稳、垂直坍塌。3、人员从脚手架上高处坠落。4、落物伤人（物体打击）。5、不当操作事故（闪失、碰撞等）。（二）、引发事故的主要原因分析1、整架倾倒、垂直坍塌或局部垮架 （1）构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设剪刀撑等。 （2）在使用过程中任意拆除必不可少的杆件和剪刀撑等。 （3）构架尺寸过大，承载能力不足或设计安全不够与严重超载。第 2 页河南晋煤天庆 5 亿方工业燃气优化技改工程 -LNG 环水 【 高支撑满堂 脚手架施工方案】 （4）脚手架基础（如所支撑的地面强...
