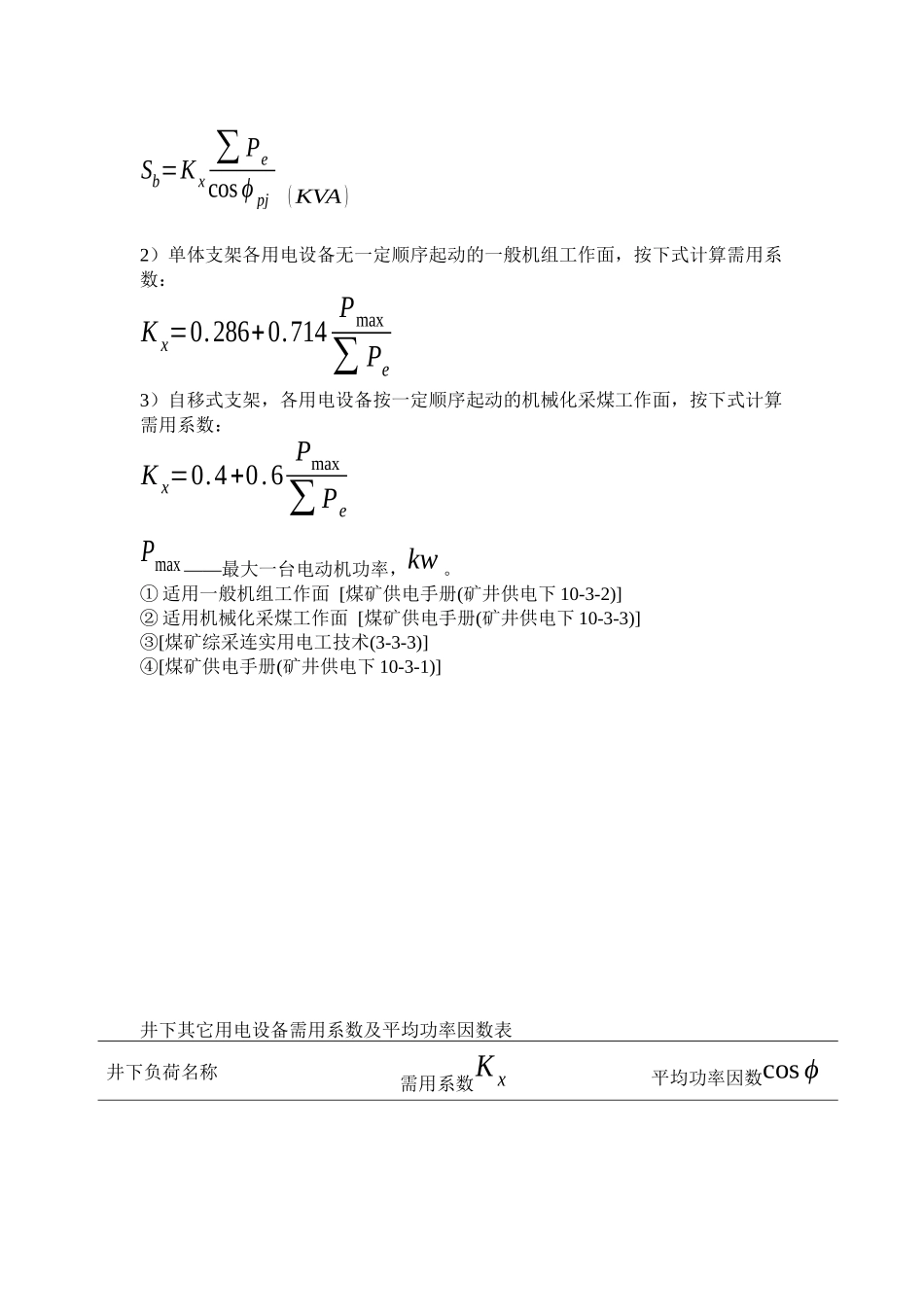

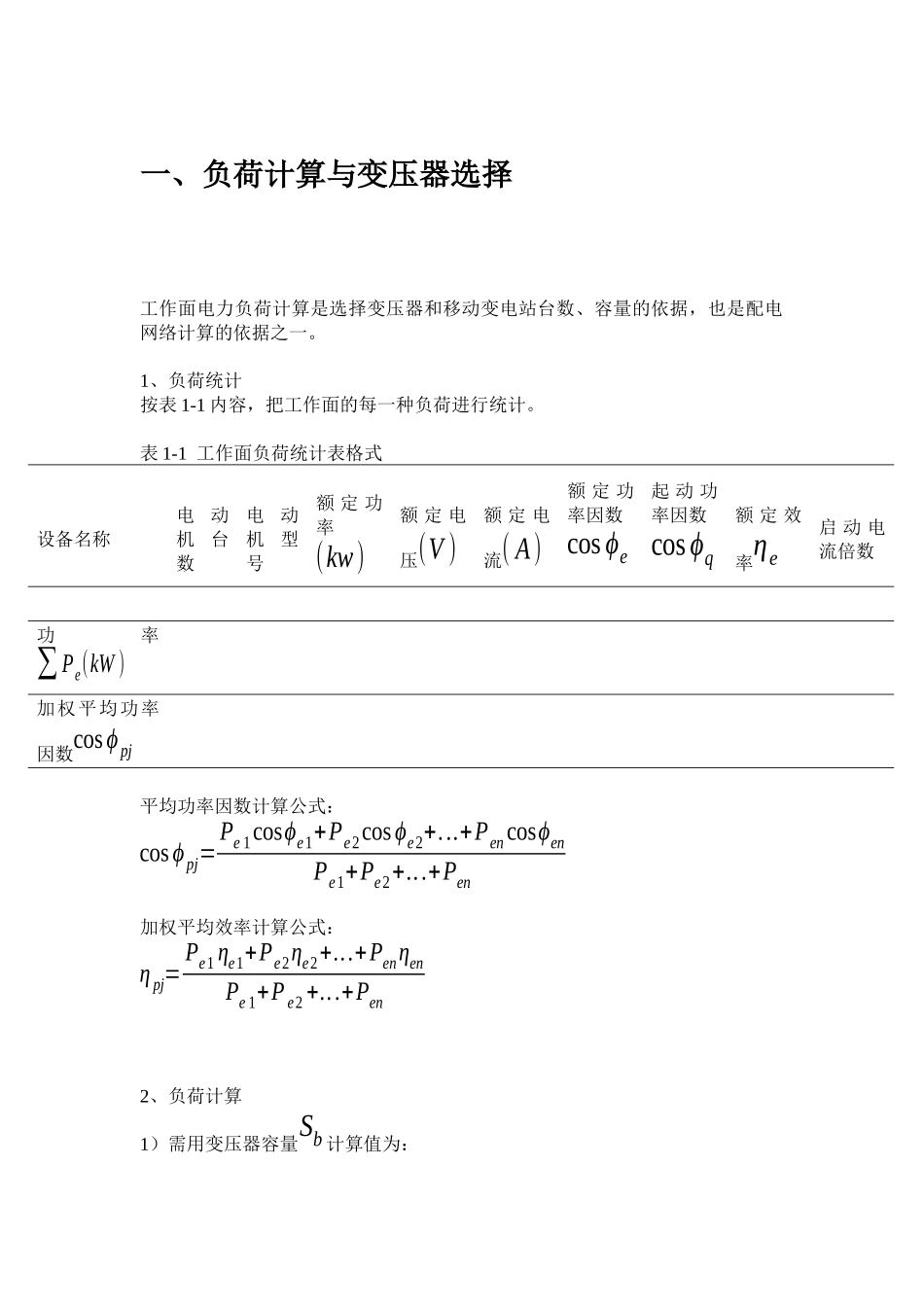

一、负荷计算与变压器选择工作面电力负荷计算是选择变压器和移动变电站台数、容量的依据，也是配电网络计算的依据之一。1、负荷统计按表 1-1 内容，把工作面的每一种负荷进行统计。表 1-1 工作面负荷统计表格式设备名称电动机台数电动机型号额 定 功率(kw)额 定 电压(V )额 定 电流( A)额 定 功率因数cos ϕe起 动 功率因数cosϕq额 定 效率ηe启 动 电流倍数功 率∑ Pe(kW )加权平均功率因数cosϕpj平均功率因数计算公式：cos ϕpj=Pe 1cosϕe1+Pe2cos ϕe2+...+PencosϕenPe1+Pe2+...+Pen加权平均效率计算公式：η pj=Pe1 ηe1+Pe2ηe2+...+PenηenPe 1+P e2 +...+Pen2、负荷计算1）需用变压器容量Sb 计算值为：Sb=K x ∑ Pecos ϕ pj ( KVA )2）单体支架各用电设备无一定顺序起动的一般机组工作面，按下式计算需用系数：K x=0.286+0.714Pmax∑ Pe3）自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，按下式计算需用系数：K x=0.4+0.6Pmax∑ PePmax ——最大一台电动机功率，kw 。① 适用一般机组工作面 [煤矿供电手册(矿井供电下 10-3-2)]② 适用机械化采煤工作面 [煤矿供电手册(矿井供电下 10-3-3)][③ 煤矿综采连实用电工技术(3-3-3)][④ 煤矿供电手册(矿井供电下 10-3-1)]井下其它用电设备需用系数及平均功率因数表井下负荷名称需用系数K x平均功率因数cos ϕ综采工作面：综合机械化工作面（自移支架）一般机械化工作面（单体支架）一 般 机 械 化 工 作 面 （ 倾 斜 机 采面）缓倾斜煤层（炮采工作面）急倾斜工作面（炮采工作面）掘进工作面：采用掘进机的非掘进机的电机车：架线式电机车蓄电池电机车其它运输设备（如输送机、绞车等）井底车场：无主排水设备有主排水设备0.4+0.6 Pmax/∑ Pe0.286+0.714 Pmax/∑ Pe0.6~0.750.4 ~0.50.5~0.60.50.3~0.40.5~0.650.80.50.6~0.70.75~0.85 0.70.6~0.70.6~0.70.60.70.6~0.70.60.90.90.70.70.8二、高压电缆选择计算和校验1、按长时负荷电流选择电缆截面长时负荷电流计算方法：I g= ∑ Pe⋅k x×103√3U ecosϕ pj ηpj∑ Pe——高压电缆所带的设备额定功率之和kw ；（见变压器负荷统计中的结果）k x ——需用系数；计算和选取方法同前。（见变压器负荷统计中的结果）Ue ——高压电缆额定电压(V) 10000V 、6000V ；cos ϕ pj——加权平均功率因数； （见变压器负荷统计中的结果）η pj—...
