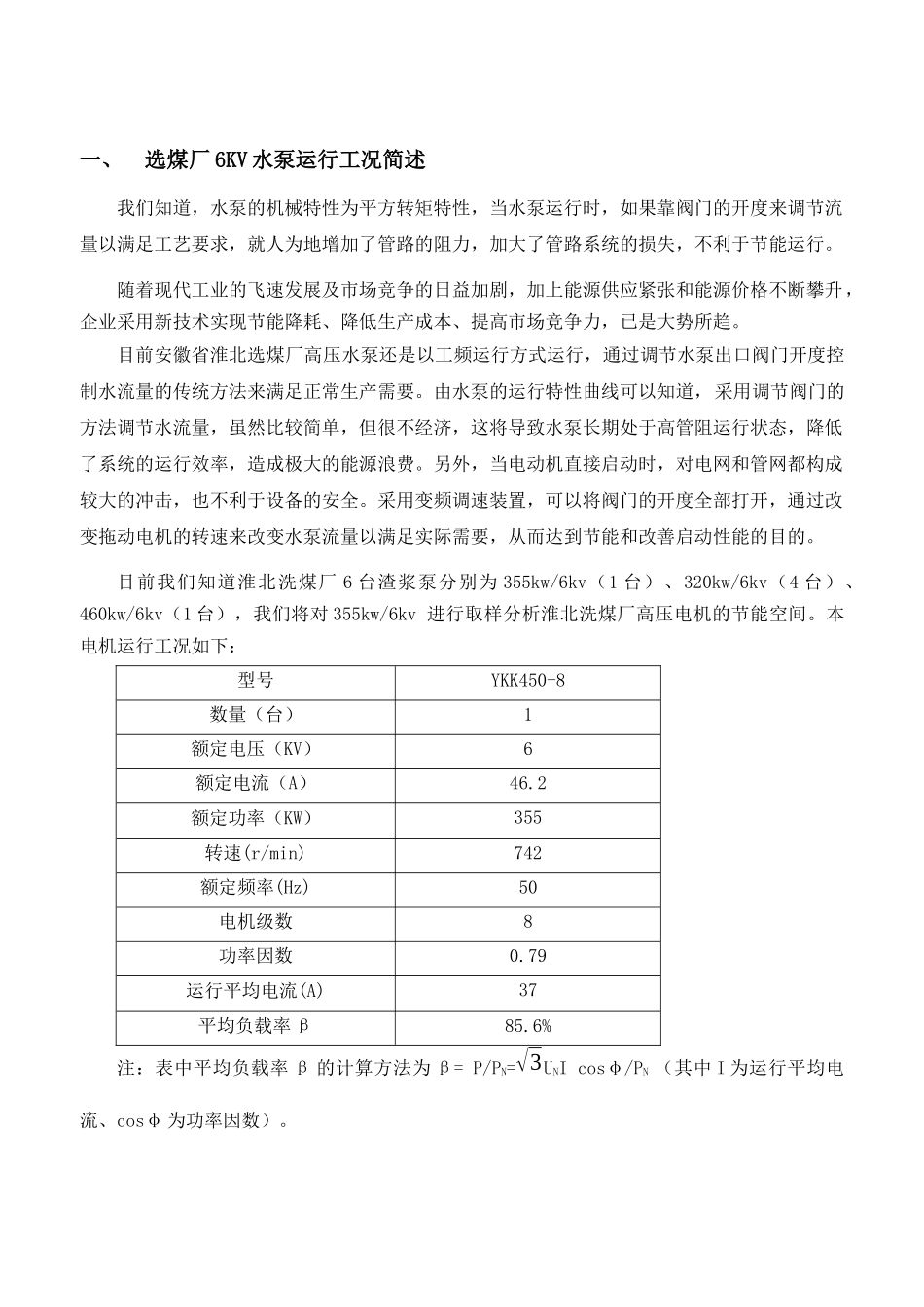

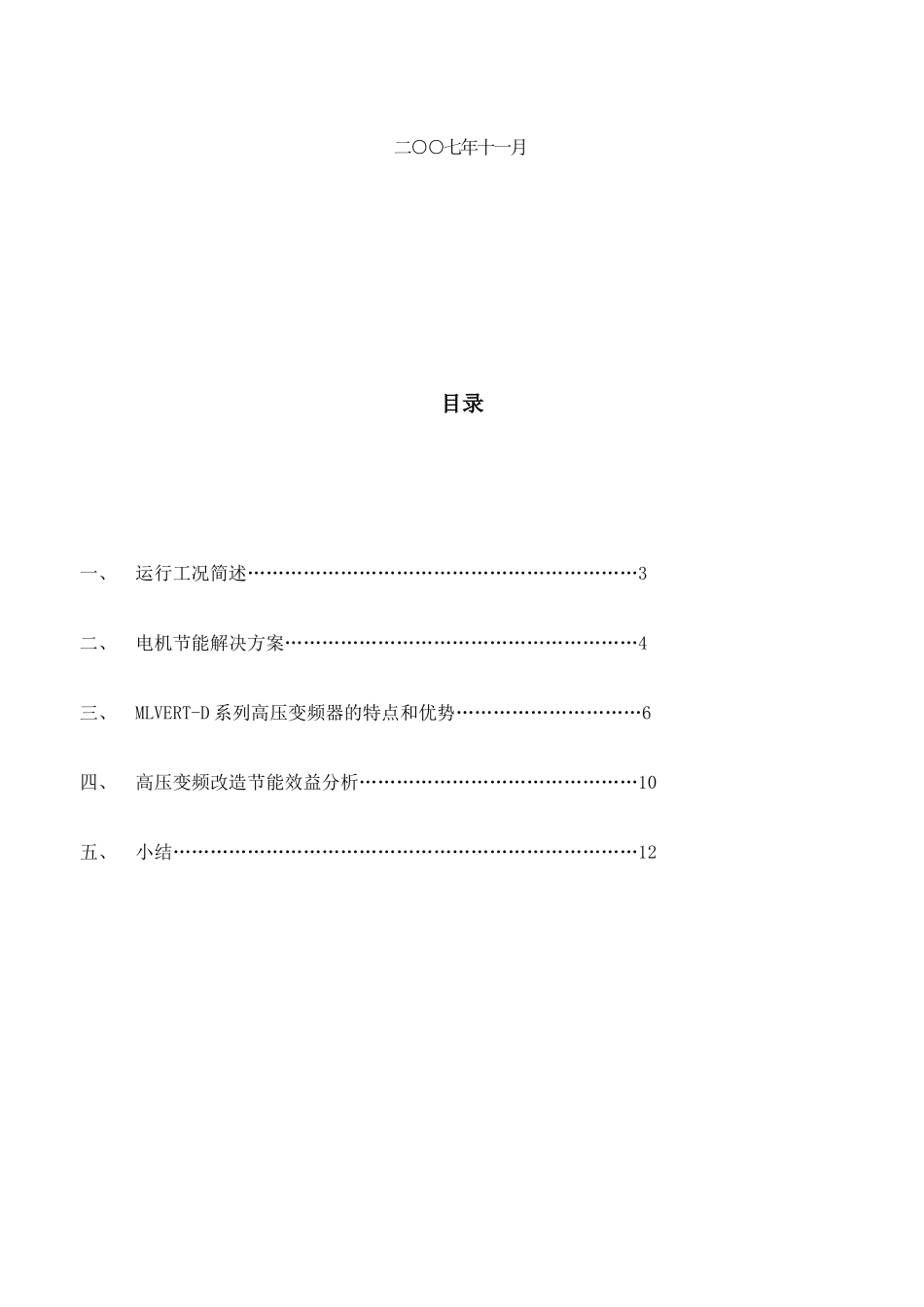

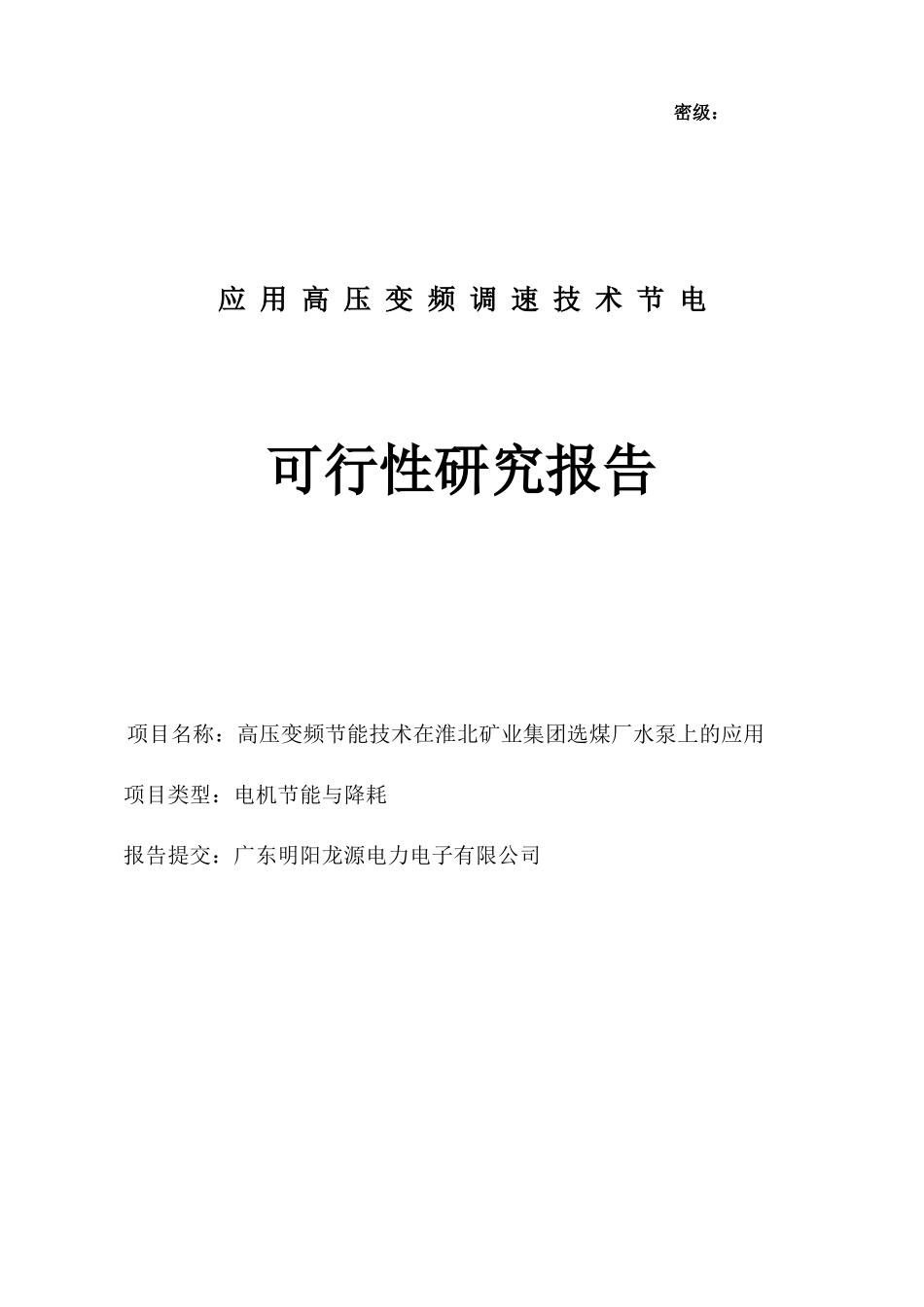

密级: 应 用 高 压 变 频 调 速 技 术 节 电可行性研究报告项目名称:高压变频节能技术在淮北矿业集团选煤厂水泵上的应用项目类型:电机节能与降耗报告提交:广东明阳龙源电力电子有限公司 二○○七年十一月目录一、运行工况简述………………………………………………………3二、电机节能解决方案…………………………………………………4三、MLVERT-D 系列高压变频器的特点和优势…………………………6四、高压变频改造节能效益分析………………………………………10五、小结…………………………………………………………………12一、选煤厂 6KV 水泵运行工况简述我们知道,水泵的机械特性为平方转矩特性,当水泵运行时,如果靠阀门的开度来调节流量以满足工艺要求,就人为地增加了管路的阻力,加大了管路系统的损失,不利于节能运行。随着现代工业的飞速发展及市场竞争的日益加剧,加上能源供应紧张和能源价格不断攀升,企业采用新技术实现节能降耗、降低生产成本、提高市场竞争力,已是大势所趋。目前安徽省淮北选煤厂高压水泵还是以工频运行方式运行,通过调节水泵出口阀门开度控制水流量的传统方法来满足正常生产需要。由水泵的运行特性曲线可以知道,采用调节阀门的方法调节水流量,虽然比较简单,但很不经济,这将导致水泵长期处于高管阻运行状态,降低了系统的运行效率,造成极大的能源浪费。另外,当电动机直接启动时,对电网和管网都构成较大的冲击,也不利于设备的安全。采用变频调速装置,可以将阀门的开度全部打开,通过改变拖动电机的转速来改变水泵流量以满足实际需要,从而达到节能和改善启动性能的目的。目前我们知道淮北洗煤厂 6 台渣浆泵分别为 355kw/6kv(1 台)、320kw/6kv(4 台)、460kw/6kv(1 台),我们将对 355kw/6kv 进行取样分析淮北洗煤厂高压电机的节能空间。本电机运行工况如下:型号YKK450-8数量(台)1额定电压(KV)6额定电流(A)46.2额定功率(KW)355转速(r/min)742额定频率(Hz)50电机级数8功率因数0.79运行平均电流(A)37平均负载率 β85.6%注:表中平均负载率 β 的计算方法为 β= P/PN=√3UNI cosφ/PN (其中 I 为运行平均电流、cosφ 为功率因数)。QF进线断路器QS2出线刀闸QS3旁路刀闸QS1进线刀闸6KV 电源MMLVERT -D06 系列变频器二、电机节能解决方案采用高压变频调速装置进行水流量调节,可提高设备的装备和控制水平,与传统阀门节流调节方式相比具有更好的...
