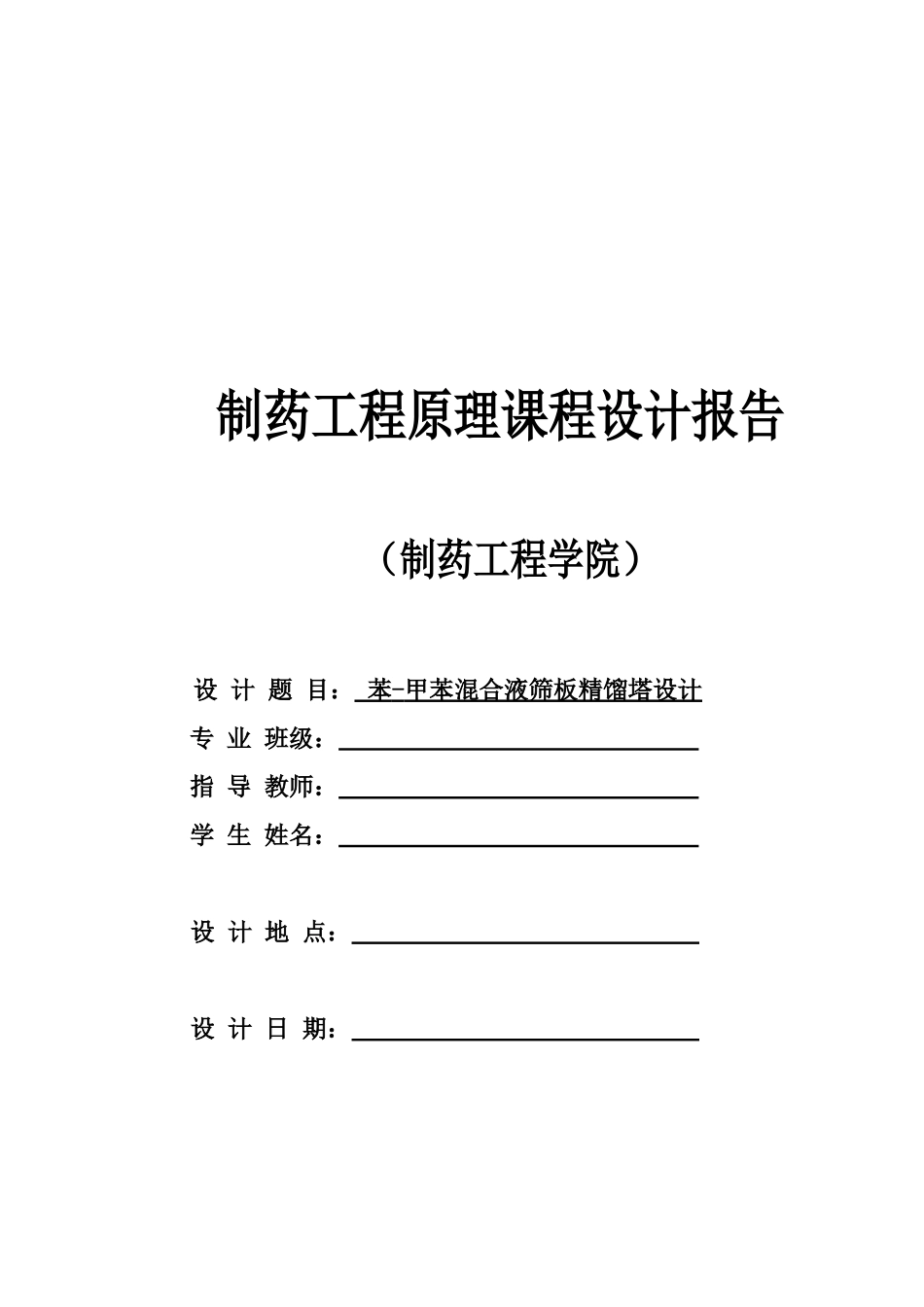

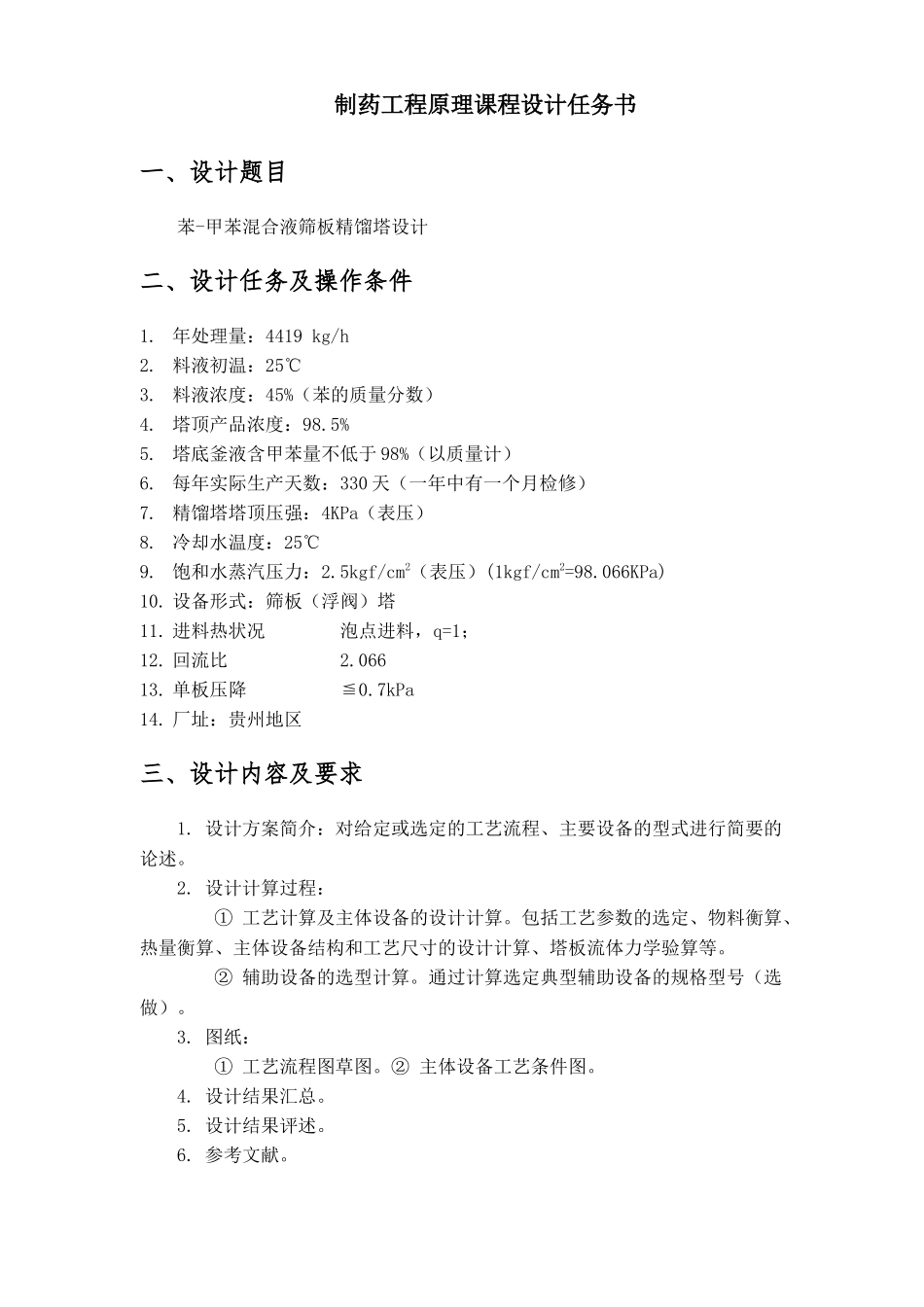

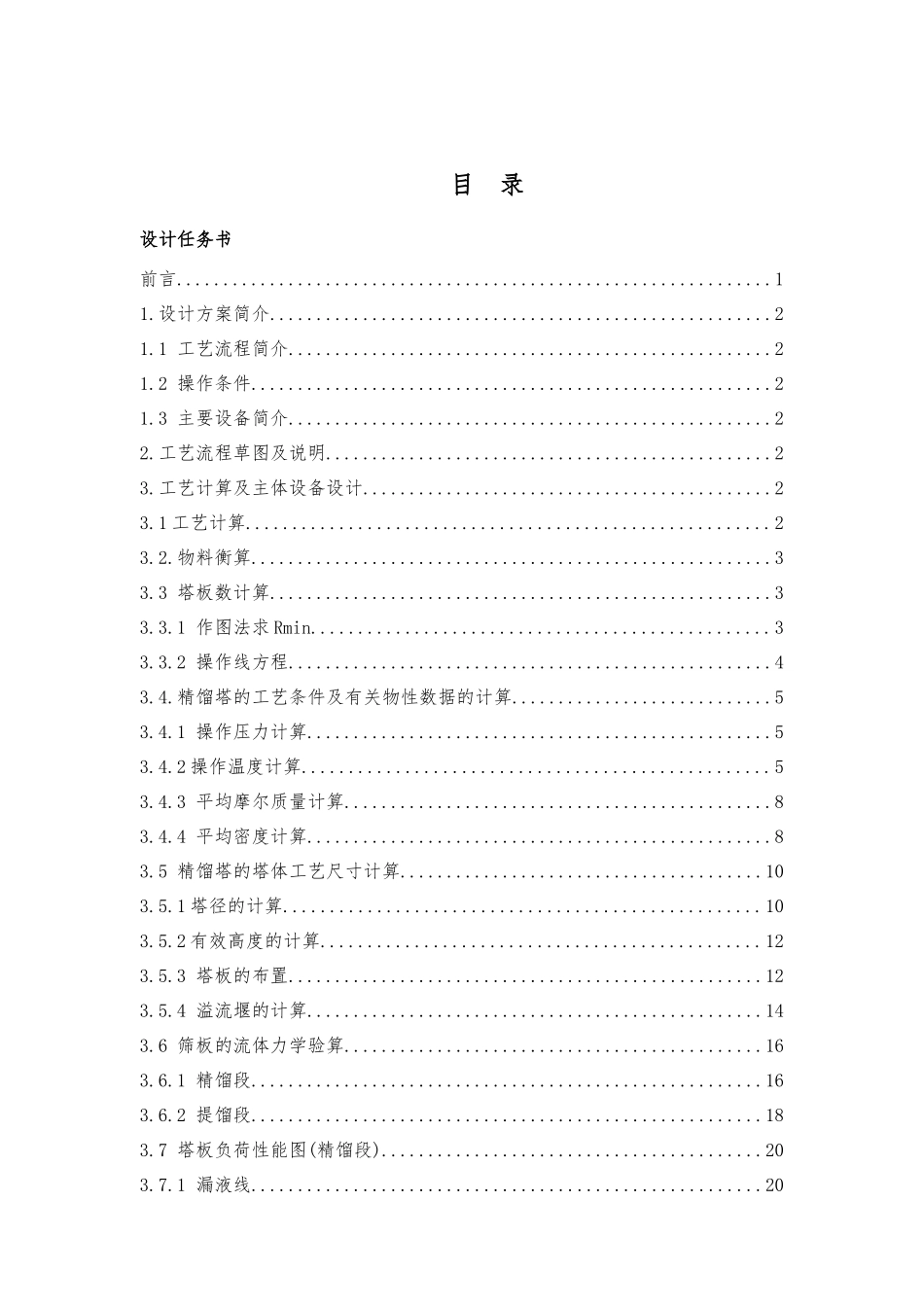

制药工程原理课程设计报告（制药工程学院）设 计 题 目： 苯 - 甲苯混合液筛板精馏塔设计 专 业 班级： 指 导 教师： 学 生 姓名： 设 计 地 点： 设 计 日 期： 制药工程原理课程设计任务书一、设计题目苯-甲苯混合液筛板精馏塔设计二、设计任务及操作条件1. 年处理量：4419 kg/h2. 料液初温：25℃3. 料液浓度：45%（苯的质量分数）4. 塔顶产品浓度：98.5% 5. 塔底釜液含甲苯量不低于 98%（以质量计）6. 每年实际生产天数：330 天（一年中有一个月检修）7. 精馏塔塔顶压强：4KPa（表压）8. 冷却水温度：25℃9. 饱和水蒸汽压力：2.5kgf/cm2（表压）(1kgf/cm2=98.066KPa)10. 设备形式：筛板（浮阀）塔11. 进料热状况 泡点进料，q=1；12. 回流比 2.06613. 单板压降 ≦0.7kPa14. 厂址：贵州地区三、设计内容及要求1. 设计方案简介：对给定或选定的工艺流程、主要设备的型式进行简要的论述。2. 设计计算过程： ① 工艺计算及主体设备的设计计算。包括工艺参数的选定、物料衡算、热量衡算、主体设备结构和工艺尺寸的设计计算、塔板流体力学验算等。 ② 辅助设备的选型计算。通过计算选定典型辅助设备的规格型号（选做）。3. 图纸： ① 工艺流程图草图。② 主体设备工艺条件图。4. 设计结果汇总。5. 设计结果评述。6. 参考文献。目 录设计任务书前言................................................................11.设计方案简介......................................................21.1 工艺流程简介....................................................21.2 操作条件........................................................21.3 主要设备简介....................................................22.工艺流程草图及说明................................................23.工艺计算及主体设备设计............................................23.1 工艺计算........................................................23.2.物料衡算........................................................33.3 塔板数计算......................................................33.3.1 作图法求 Rmin.................................................33.3.2 操作线方程....................................................43.4.精馏塔的工艺条件及有关物性数据的计算.......
