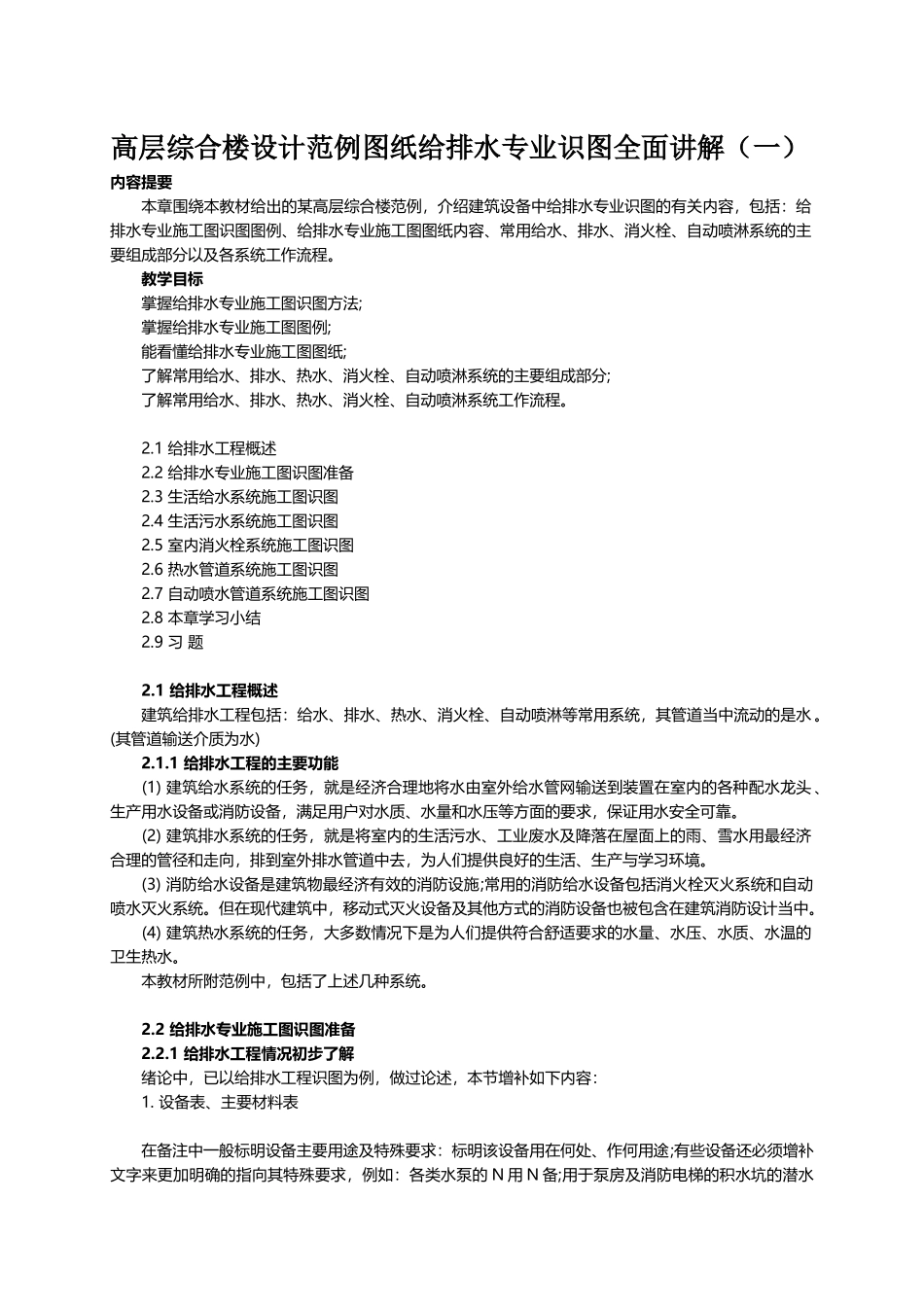

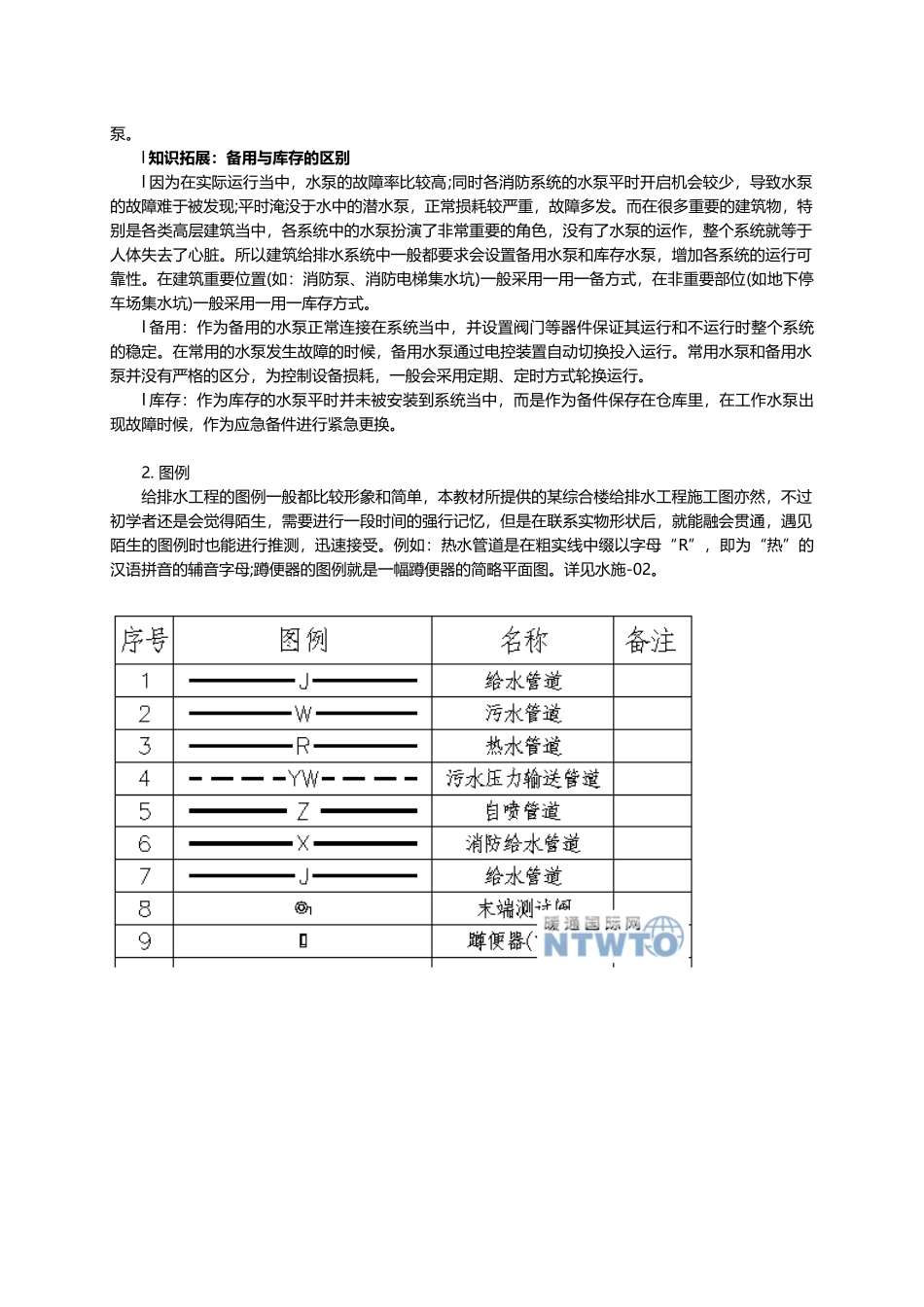

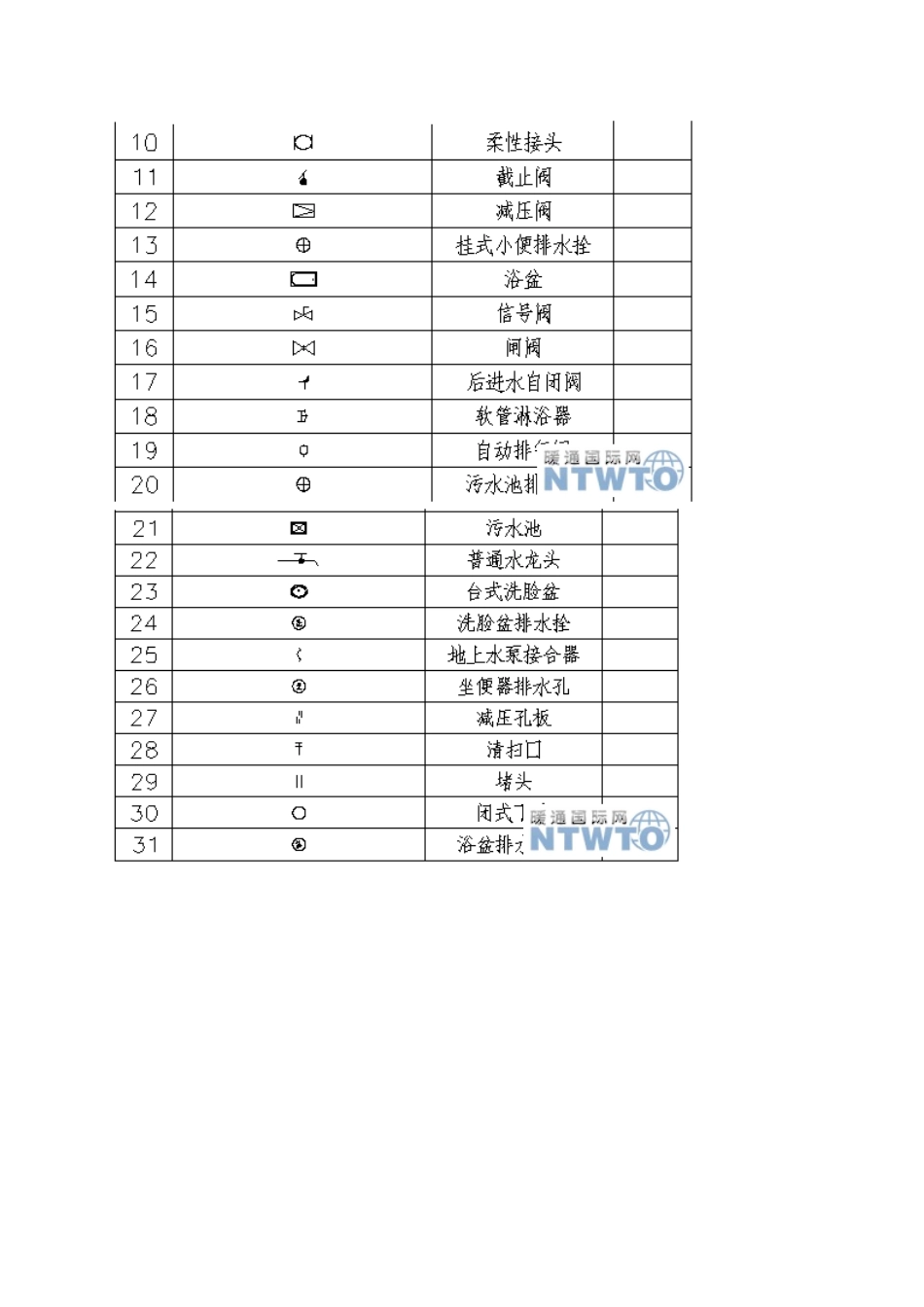

高层综合楼设计范例图纸给排水专业识图全面讲解（一）内容提要 本章围绕本教材给出的某高层综合楼范例，介绍建筑设备中给排水专业识图的有关内容，包括：给排水专业施工图识图图例、给排水专业施工图图纸内容、常用给水、排水、消火栓、自动喷淋系统的主要组成部分以及各系统工作流程。 教学目标 掌握给排水专业施工图识图方法; 掌握给排水专业施工图图例; 能看懂给排水专业施工图图纸; 了解常用给水、排水、热水、消火栓、自动喷淋系统的主要组成部分; 了解常用给水、排水、热水、消火栓、自动喷淋系统工作流程。 2.1 给排水工程概述 2.2 给排水专业施工图识图准备 2.3 生活给水系统施工图识图 2.4 生活污水系统施工图识图 2.5 室内消火栓系统施工图识图 2.6 热水管道系统施工图识图 2.7 自动喷水管道系统施工图识图 2.8 本章学习小结 2.9 习 题 2.1 给排水工程概述 建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水 。(其管道输送介质为水) 2.1.1 给排水工程的主要功能 (1) 建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头 、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。 (2) 建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。 (3) 消防给水设备是建筑物最经济有效的消防设施;常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。 (4) 建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。 本教材所附范例中，包括了上述几种系统。 2.2 给排水专业施工图识图准备 2.2.1 给排水工程情况初步了解 绪论中，已以给排水工程识图为例，做过论述，本节增补如下内容： 1. 设备表、主要材料表 在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途;有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的 N 用 N 备;用于泵房及消防电梯的积水坑的潜水泵。 l 知识拓展：备用与库存的区别 l 因为在实际运行当中，水泵的故障率比较高;同时各消防系统的水泵平时开启机会较少，导致...
