风电工程电气监理细则(DOC35页)VIP免费

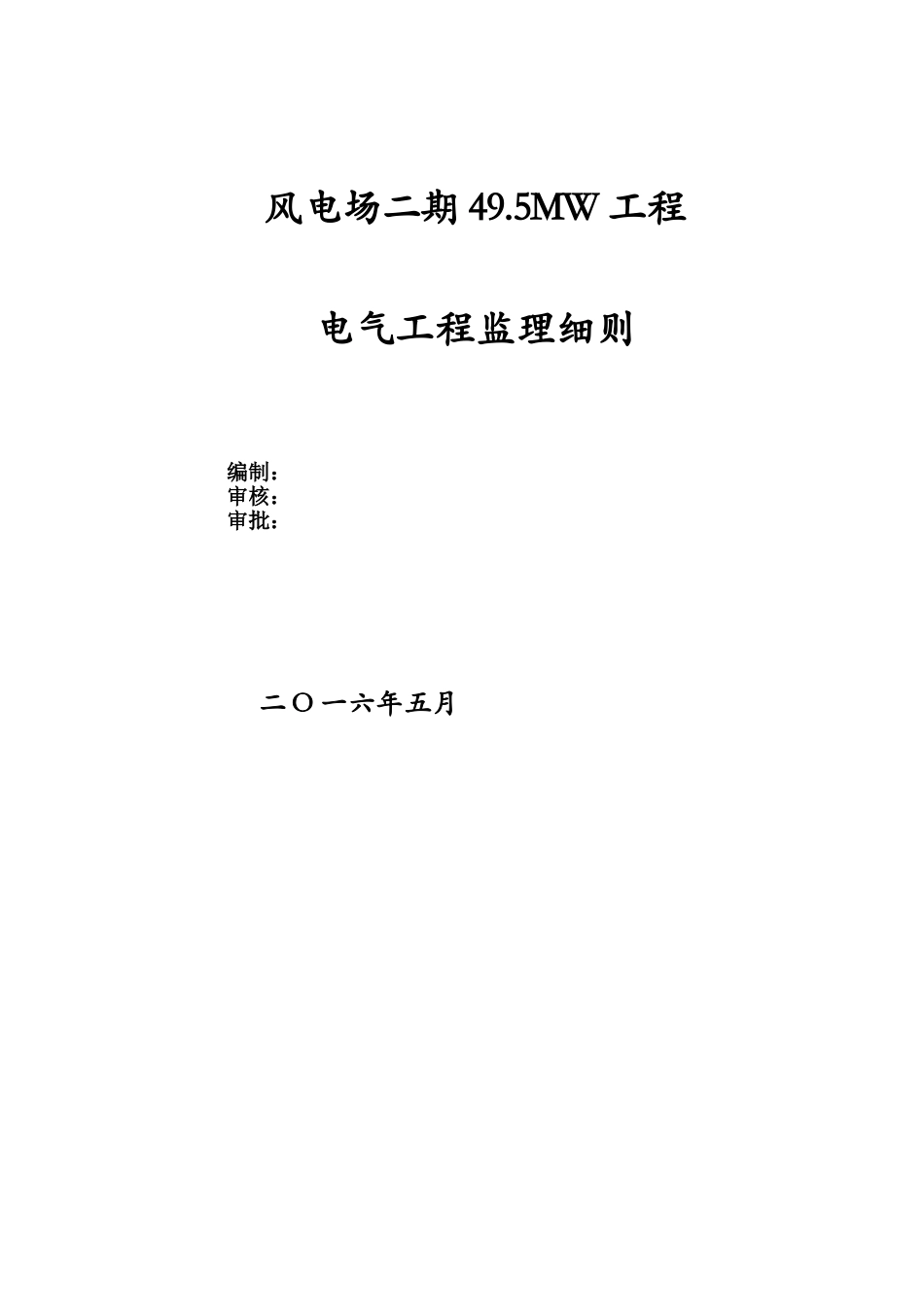

风电场二期 49.5MW 工程电气工程监理细则 编制： 审核： 审批： 二 O 一六年五月目 录一、工程概况…………………………………………………………11．工程概况………………………………………………………12．电气工程概况…………………………………………………1二、编制依据………………………………………………………… 6三、质量控制目标…………………………………………………… 7四、监理工作流程…………………………………………………… 8五、质量控制要点…………………………………………………… 81．事前控制……………………………………………………………82．事中控制……………………………………………………………11 2.1 GIS 设备安装…………………………………………… 11 2.2 变压器安装………………………………………………12 2.3 母线安装…………………………………………………13 2.4 配管配线…………………………………………………13 2.5 电缆敷设…………………………………………………16 2.6 开关柜及动力箱盘安装…………………………………19 2.7 接地装置安装……………………………………………22 2.8 集电线路施工……………………………………………25 2.9 盘柜、低压电器交接试验………………………………27 2.10 工程交接验收………………………………………… 283．事中控制监理控制方法…………………………………………284．事后控制……………………………………………………………29六、竣工验收及交工资料…………………………………………… 32风电场二期 49.5MW 工程电气工程监理细则一、工程概况1．工程概况略2．电气工程概况本期工程 25 台 2.0MW 风电机组（其中一台降功率至 1.5MW），风力发电机组发出电量经箱变升压至 35KV 由 2 回集电线路引入110KV 升压站；升压站 110KV 主接线为单母线接线，110KV 出线 1回，本期新增 110KV 主变进线 1 回。35KV 侧采用单母线分段接线方式，一期工程为Ⅰ段母线，二期工程为Ⅱ段母线，两段母线之间通过母线联络柜相连。升压站电气设备总台数 11 台套，2.1 35 千伏集电线路35KV 集电线路有 A、B 两回路主线及 2 回支线。每回线路接纳7 台及以下风机的部分，采用 LGJ-150/25 型导线，接纳 7 台以上风机的部分采用 LGJ-240/30 型导线，支线全部采用 LGJ-150/25 型导线。本...
