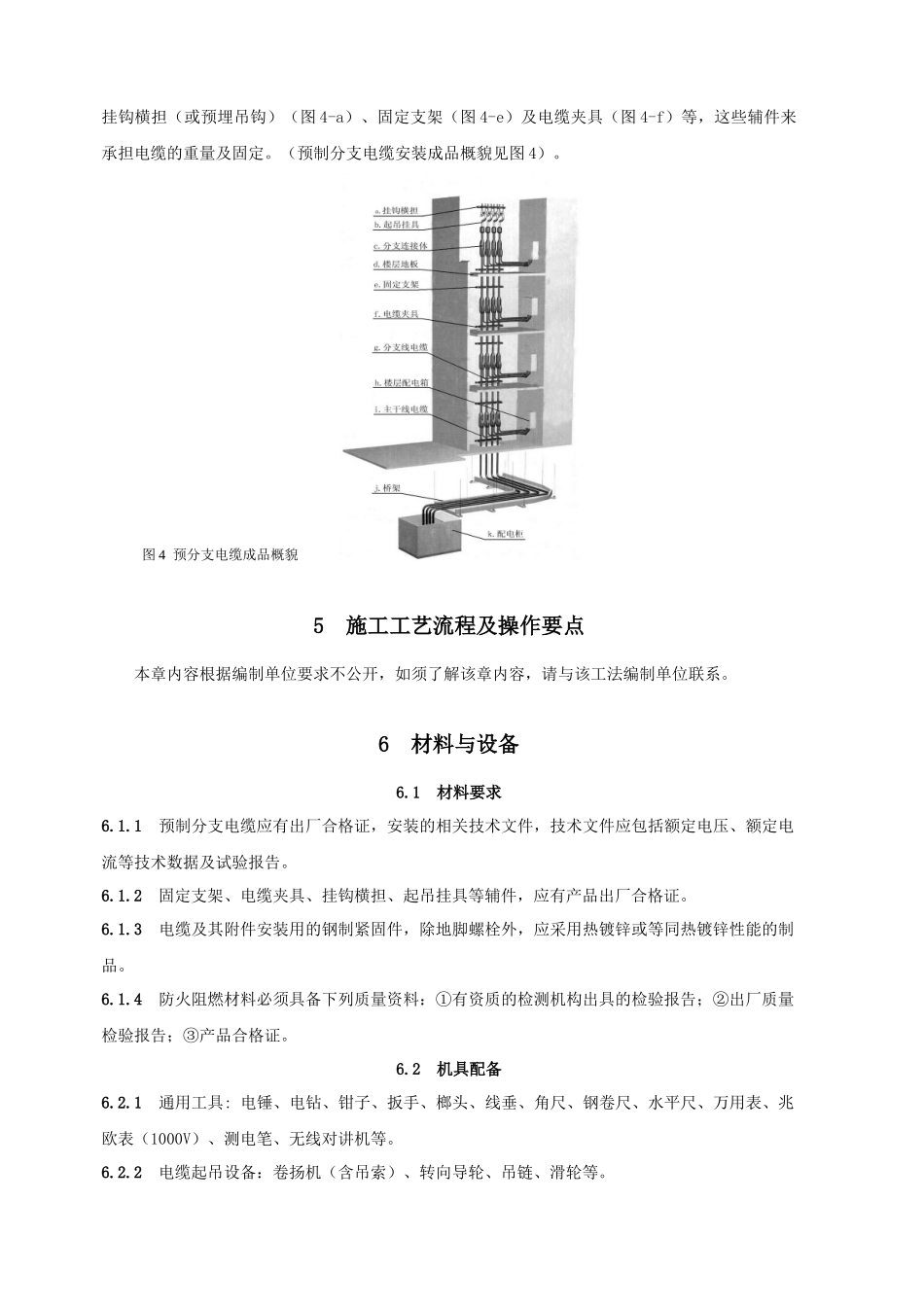

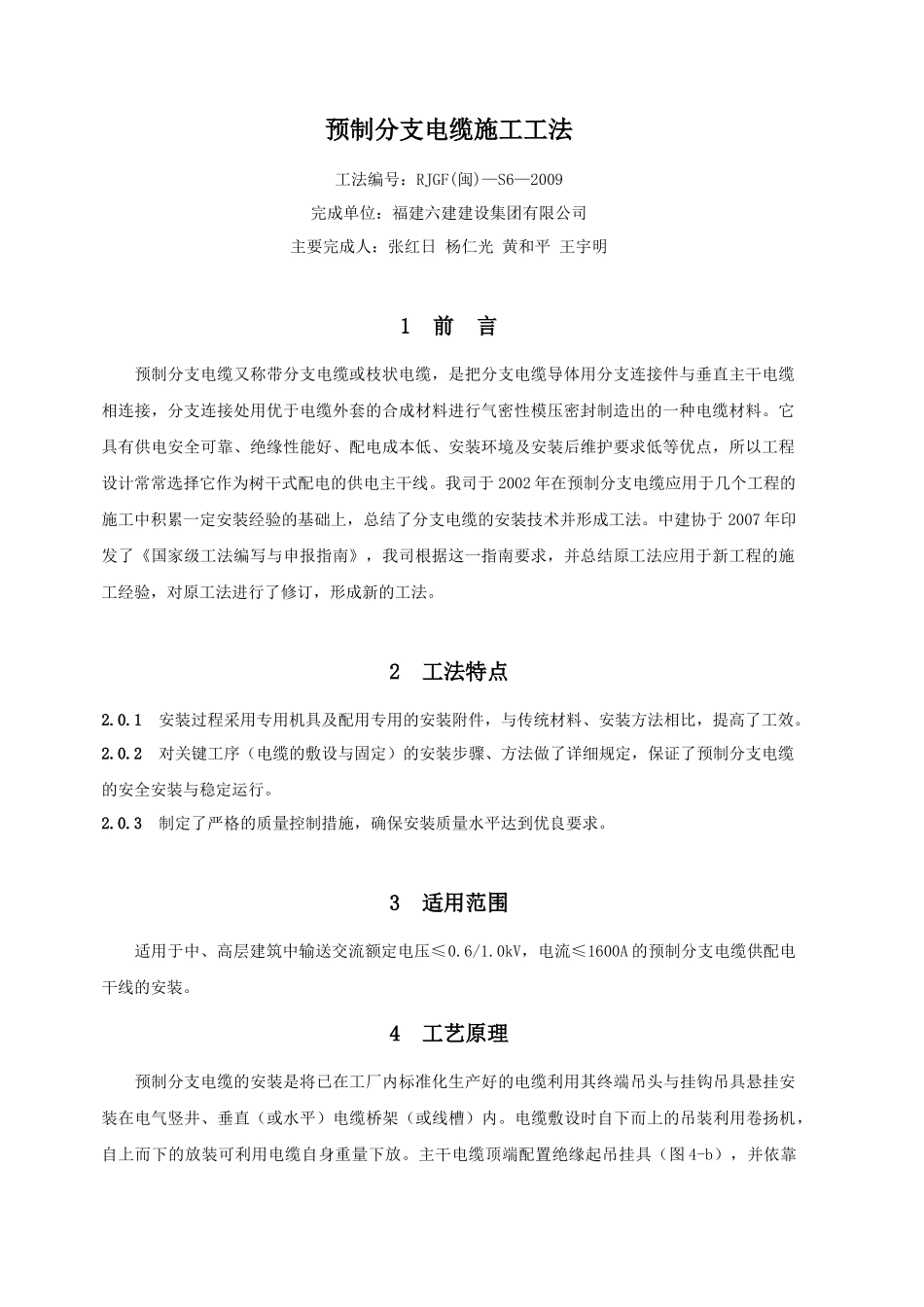

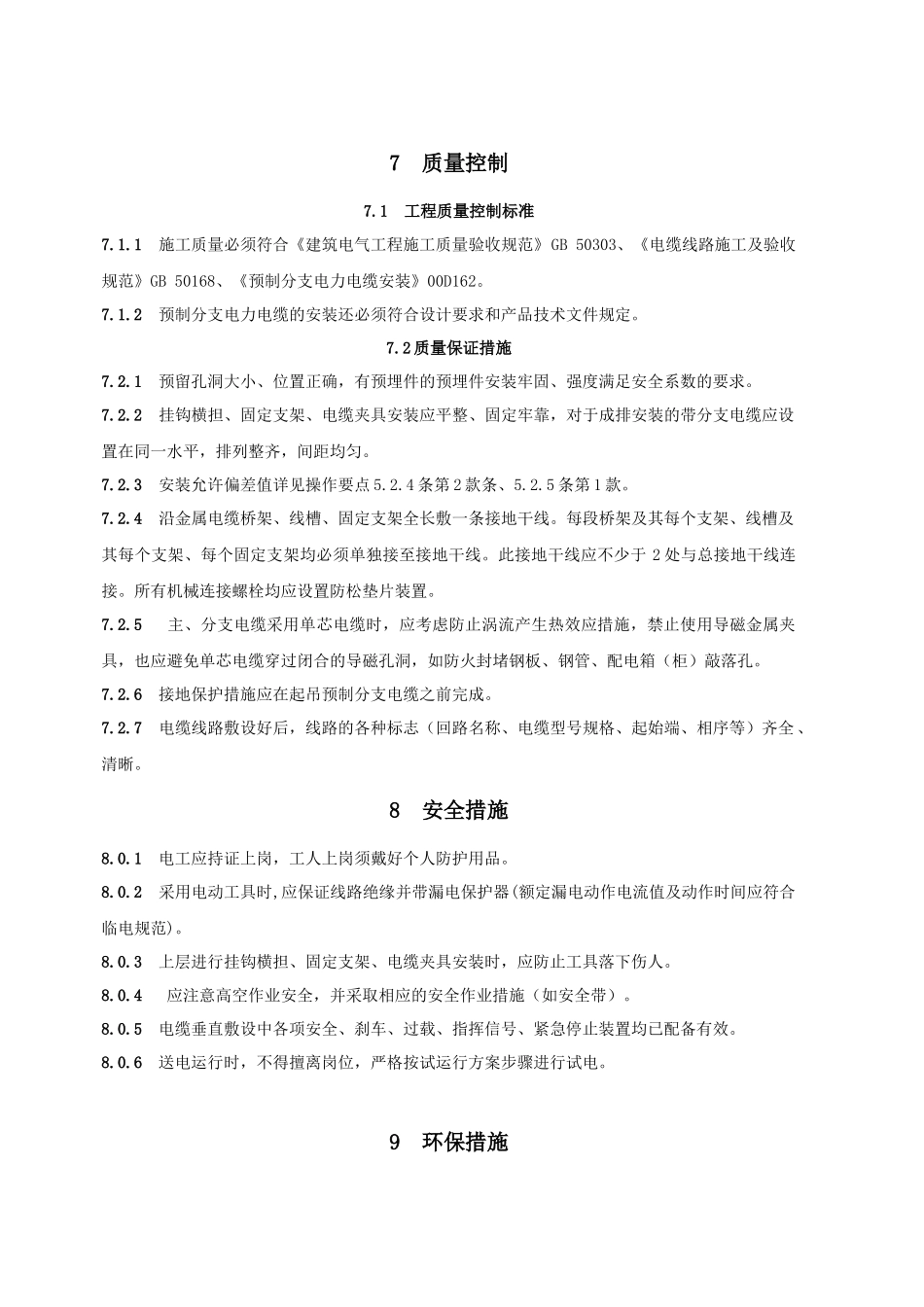

预制分支电缆施工工法工法编号：RJGF(闽)—S6—2009完成单位：福建六建建设集团有限公司主要完成人：张红日 杨仁光 黄和平 王宇明1 前 言预制分支电缆又称带分支电缆或枝状电缆，是把分支电缆导体用分支连接件与垂直主干电缆相连接，分支连接处用优于电缆外套的合成材料进行气密性模压密封制造出的一种电缆材料。它具有供电安全可靠、绝缘性能好、配电成本低、安装环境及安装后维护要求低等优点，所以工程设计常常选择它作为树干式配电的供电主干线。我司于 2002 年在预制分支电缆应用于几个工程的施工中积累一定安装经验的基础上，总结了分支电缆的安装技术并形成工法。中建协于 2007 年印发了《国家级工法编写与申报指南》，我司根据这一指南要求，并总结原工法应用于新工程的施工经验，对原工法进行了修订，形成新的工法。2 工法特点2.0.1 安装过程采用专用机具及配用专用的安装附件，与传统材料、安装方法相比，提高了工效。2.0.2 对关键工序（电缆的敷设与固定）的安装步骤、方法做了详细规定，保证了预制分支电缆的安全安装与稳定运行。 2.0.3 制定了严格的质量控制措施，确保安装质量水平达到优良要求。3 适用范围适用于中、高层建筑中输送交流额定电压≤0.6/1.0kV，电流≤1600A 的预制分支电缆供配电干线的安装。4 工艺原理预制分支电缆的安装是将已在工厂内标准化生产好的电缆利用其终端吊头与挂钩吊具悬挂安装在电气竖井、垂直（或水平）电缆桥架（或线槽）内。电缆敷设时自下而上的吊装利用卷扬机，自上而下的放装可利用电缆自身重量下放。主干电缆顶端配置绝缘起吊挂具（图 4-b），并依靠挂钩横担（或预埋吊钩）（图 4-a）、固定支架（图 4-e）及电缆夹具（图 4-f）等，这些辅件来承担电缆的重量及固定。（预制分支电缆安装成品概貌见图 4）。图 4 预分支电缆成品概貌5 施工工艺流程及操作要点本章内容根据编制单位要求不公开，如须了解该章内容，请与该工法编制单位联系。6 材料与设备6.1 材料要求6.1.1 预制分支电缆应有出厂合格证，安装的相关技术文件，技术文件应包括额定电压、额定电流等技术数据及试验报告。6.1.2 固定支架、电缆夹具、挂钩横担、起吊挂具等辅件，应有产品出厂合格证。6.1.3 电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应采用热镀锌或等同热镀锌性能的制品。6.1.4 防火阻燃材料必须具备下列质量资料：①有资质的检测机构出具的检验报告；②出厂质量检验报告；③产品合格证...
