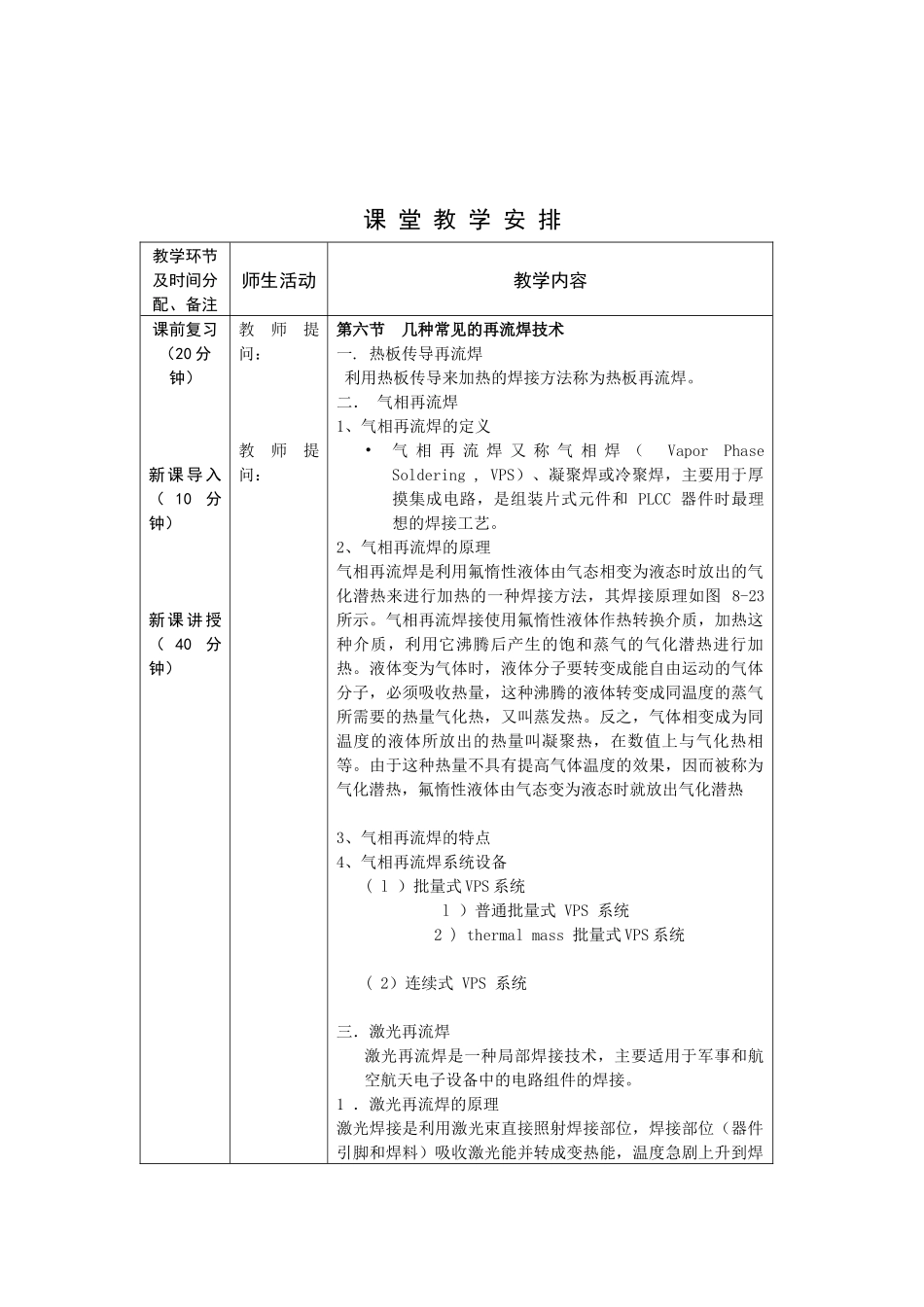

泰州机电高等职业技术学校教案课题序号1授 课 班 级08 电子大专授课课时2授 课 形 式新授授课章节名称8.5 几种常见的再流焊技术使用教具传统教具教学目的了解几种常见的再流焊技术；教学重点教学难点更新、补充、删节内容课外作业教学后记通过实习演示，教学效果良好 授课主要内容或板书设计第六节 几种常见的再流焊技术一. 热板传导再流焊 利用热板传导来加热的焊接方法称为热板再流焊。二． 气相再流焊1、气相再流焊的定义2、气相再流焊的原理3、气相再流焊的特点4、气相再流焊系统设备三．激光再流焊1 ．激光再流焊的原理 2 ．激光再流焊的特点3 ．激光再流焊的工艺流程四 ．再流焊接方法的性能比较课 堂 教 学 安 排教学环节及时间分配、备注师生活动教学内容课前复习（20 分钟）新 课 导 入（ 10分钟）新 课 讲 授（ 40分钟）教师提问：教师提问：第六节 几种常见的再流焊技术一. 热板传导再流焊 利用热板传导来加热的焊接方法称为热板再流焊。二． 气相再流焊1、气相再流焊的定义•气 相 再 流 焊 又 称 气 相 焊 （ Vapor Phase Soldering , VPS）、凝聚焊或冷聚焊，主要用于厚摸集成电路，是组装片式元件和 PLCC 器件时最理想的焊接工艺。2、气相再流焊的原理气相再流焊是利用氟惰性液体由气态相变为液态时放出的气化潜热来进行加热的一种焊接方法，其焊接原理如图 8-23 所示。气相再流焊接使用氟惰性液体作热转换介质，加热这种介质，利用它沸腾后产生的饱和蒸气的气化潜热进行加热。液体变为气体时，液体分子要转变成能自由运动的气体分子，必须吸收热量，这种沸腾的液体转变成同温度的蒸气所需要的热量气化热，又叫蒸发热。反之，气体相变成为同温度的液体所放出的热量叫凝聚热，在数值上与气化热相等。由于这种热量不具有提高气体温度的效果，因而被称为气化潜热，氟惰性液体由气态变为液态时就放出气化潜热3、气相再流焊的特点4、气相再流焊系统设备( l ）批量式 VPS 系统 l ）普通批量式 VPS 系统 2 ) thermal mass 批量式 VPS 系统 ( 2）连续式 VPS 系统三．激光再流焊激光再流焊是一种局部焊接技术，主要适用于军事和航空航天电子设备中的电路组件的焊接。1 ．激光再流焊的原理 激光焊接是利用激光束直接照射焊接部位，焊接部位（器件引脚和焊料）吸收激光能并转成变热能，温度急剧上升到焊布 置 作 业（ 20分钟）教 师 布 置作 业 并 讲...
