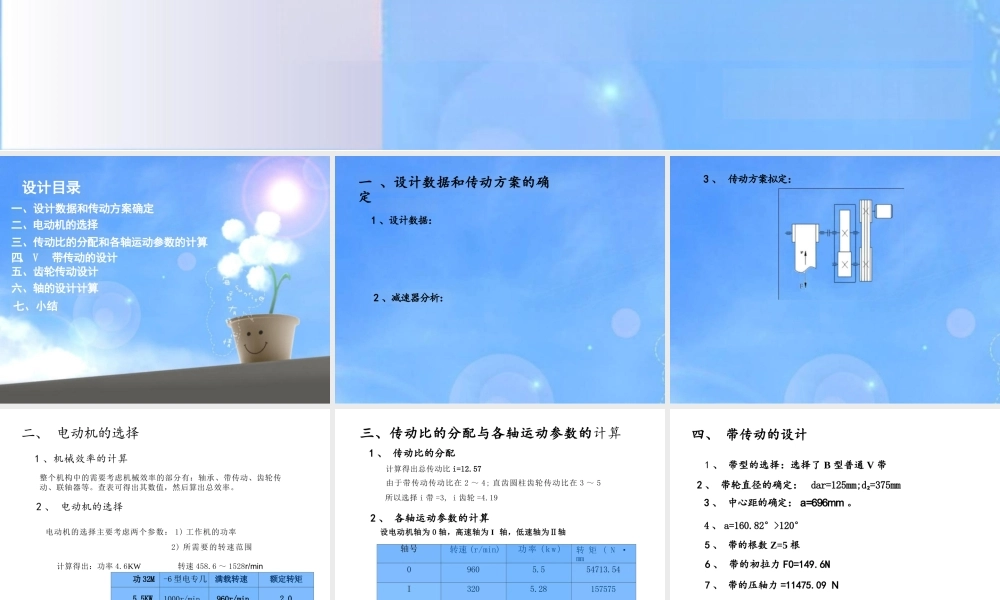

机械设计基础课程设计设计目录一、设计数据和传动方案确定二、电动机的选择三、传动比的分配和各轴运动参数的计算四、 V 带传动的设计五、齿轮传动设计六、轴的设计计算七、小结一 、设计数据和传动方案的确定1 、设计数据：2 、减速器分析：3 、 传动方案拟定：F二、 电动机的选择1 、机械效率的计算整个机构中的需要考虑机械效率的部分有：轴承、带传动、齿轮传 动、联轴器等。查表可得出其数值，然后算出总效率。2 、 电动机的选择电动机的选择主要考虑两个参数： 1) 工作机的功率2) 所需要的转速范围计算得出：功率 4.6KW 转速 458.6 ～ 1528r/min功 32M-6 型电专几满载转速额定转矩5.5KW1000r/min960r/min2.0三、传动比的分配与各轴运动参数的计算1 、 传动比的分配计算得出总传动比 i=12.57由于带传动传动比在 2 ～ 4; 直齿圆柱齿轮传动比在 3 ～ 5所以选择 i 带 =3, i 齿轮 =4.192 、 各轴运动参数的计算设电动机轴为 0 轴，高速轴为 I 轴，低速轴为Ⅱ轴轴号转速 (r/min)功 率 ( k w )转 矩 ( N · mm09605.554713.54I3205.28157575Ⅱ26.375.23四、 带传动的设计1 、 带型的选择：选择了 B 型普通 V 带2 、 带轮直径的确定： dar=125mm;d₂=375mm3 、 中心距的确定： a=696mm 。4 、 a=160.82°>120°5 、 带的根数 Z=5 根6 、 带的初拉力 F0=149.6N7 、 带的压轴力 =11475.09 N1 、齿轮材料的选择材料250属于选择 45钢60, 小齿轮调b质，大齿65轮正火。a朴齿轮齿面155.7硬度为 24HBS , 大闭式软齿齿轮志面硬2 4面齿轮。度 为 1 7 0D2~21MMBSO 【m22 、齿轮的设计计算与校核由于是闭式软齿面传动，所以按照齿面接触疲劳强度计算。五、齿轮的设计按照齿根弯曲疲劳强度计算。校核合格0 ~其余各轴段直径可根据各轴肩以及轴承安装高度确定。各轴段长度可根据轴上安装零件确定2 、 高速轴的设计计算与低速轴类似六、轴的设计计算1 、 低速轴的设计计算轴最小直径的计算：七 、 小结单级直齿圆柱齿轮减速器的课程设计，将机械设计基础课程中的知识系统的综合在一起。通过这几周的数据计算和 一周的绘图，对我的提高很大。在设计和绘图过程中，我也 明白了国标在机械设计中的重要性。虽然这次课程设计还有 很多不足，我会在日后的学习中更加努力。最后感谢各位实 习老师的指导和同学们的帮助，谢谢大家 !!
