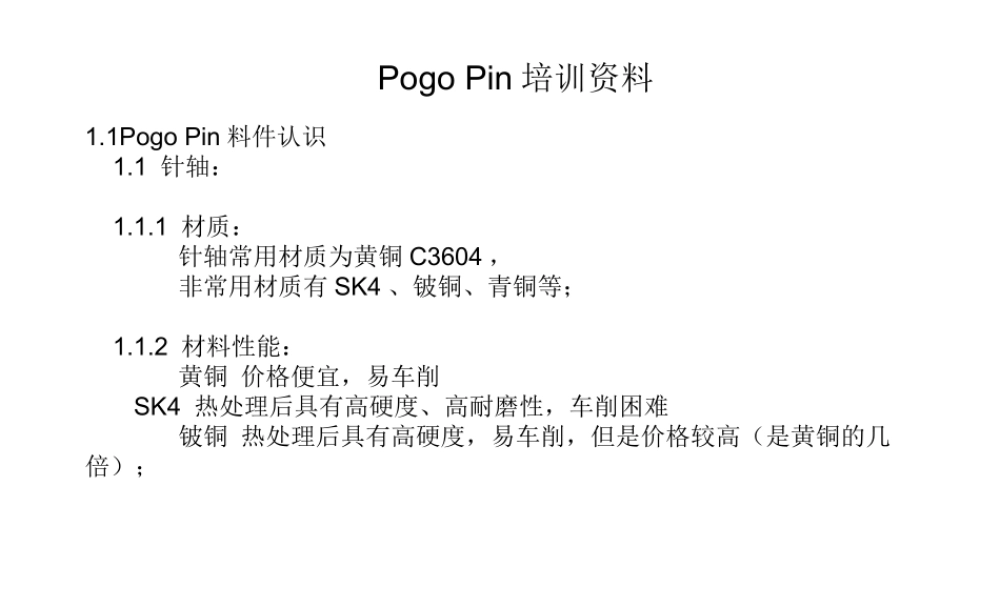

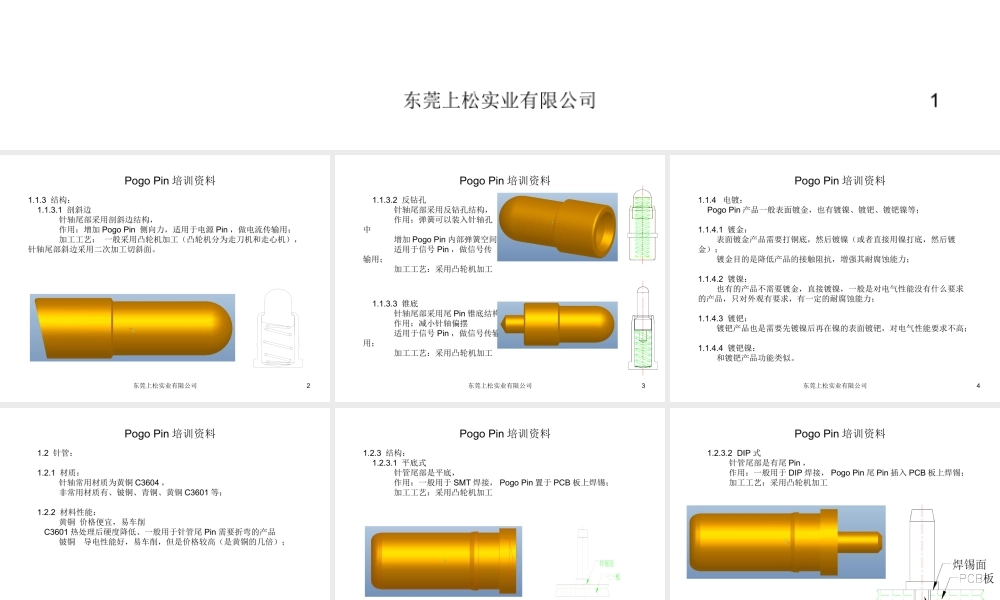

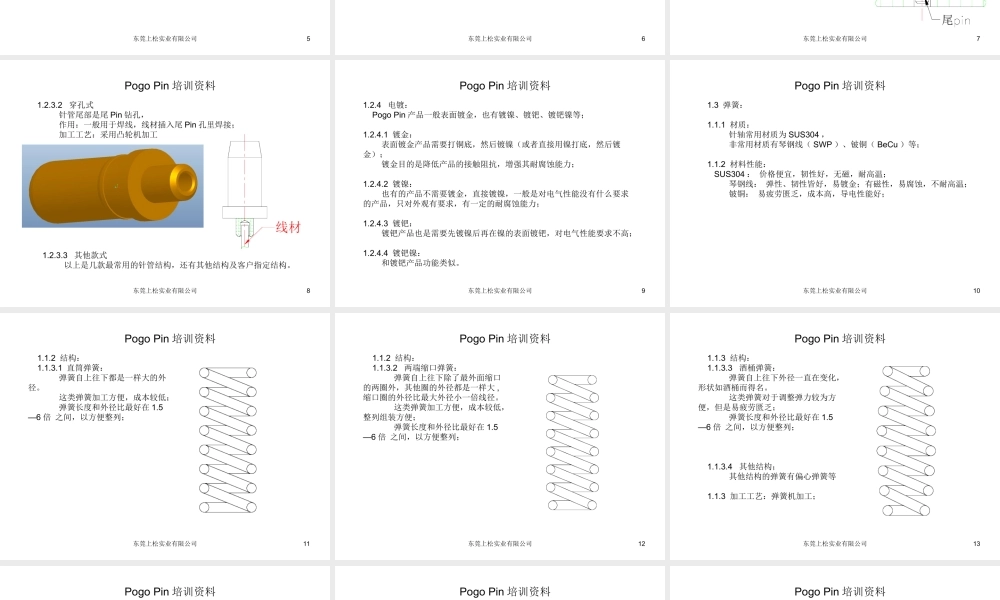

东莞上松实业有限公司1Pogo Pin 培训资料1.1Pogo Pin 料件认识 1.1 针轴： 1.1.1 材质： 针轴常用材质为黄铜 C3604 ， 非常用材质有 SK4 、铍铜、青铜等； 1.1.2 材料性能： 黄铜 价格便宜，易车削 SK4 热处理后具有高硬度、高耐磨性，车削困难 铍铜 热处理后具有高硬度，易车削，但是价格较高（是黄铜的几倍）； 东莞上松实业有限公司2Pogo Pin 培训资料1.1.3 结构： 1.1.3.1 剖斜边 针轴尾部采用剖斜边结构， 作用：增加 Pogo Pin 侧向力，适用于电源 Pin ，做电流传输用； 加工工艺： 一般采用凸轮机加工（凸轮机分为走刀机和走心机），针轴尾部斜边采用二次加工切斜面。 东莞上松实业有限公司3Pogo Pin 培训资料 1.1.3.2 反钻孔 针轴尾部采用反钻孔结构， 作用：弹簧可以装入针轴孔中 增加 Pogo Pin 内部弹簧空间， 适用于信号 Pin ，做信号传输用； 加工工艺：采用凸轮机加工 1.1.3.3 锥底 针轴尾部采用尾 Pin 锥底结构， 作用：减小针轴偏摆 适用于信号 Pin ，做信号传输用； 加工工艺：采用凸轮机加工 东莞上松实业有限公司4Pogo Pin 培训资料1.1.4 电镀： Pogo Pin 产品一般表面镀金，也有镀镍、镀钯、镀钯镍等；1.1.4.1 镀金： 表面镀金产品需要打铜底，然后镀镍（或者直接用镍打底，然后镀金）； 镀金目的是降低产品的接触阻抗，增强其耐腐蚀能力；1.1.4.2 镀镍： 也有的产品不需要镀金，直接镀镍，一般是对电气性能没有什么要求的产品，只对外观有要求，有一定的耐腐蚀能力；1.1.4.3 镀钯： 镀钯产品也是需要先镀镍后再在镍的表面镀钯，对电气性能要求不高；1.1.4.4 镀钯镍： 和镀钯产品功能类似。 东莞上松实业有限公司5Pogo Pin 培训资料 1.2 针管： 1.2.1 材质： 针轴常用材质为黄铜 C3604 ， 非常用材质有、铍铜、青铜、黄铜 C3601 等； 1.2.2 材料性能： 黄铜 价格便宜，易车削 C3601 热处理后硬度降低、一般用于针管尾 Pin 需要折弯的产品 铍铜 导电性能好，易车削，但是价格较高（是黄铜的几倍）； 东莞上松实业有限公司6Pogo Pin 培训资料1.2.3 结构： 1.2.3.1 平底式 针管尾部是平底， 作用：一般用于 SMT 焊接， Pogo Pin 置于 PCB 板上焊锡； 加工工艺：采用凸轮机加工 东莞上松实业有限公司7Pogo Pin 培训资料 1.2.3.2 DIP 式 针管尾部是有尾 Pin ， 作用：一般用于 DIP 焊接， Pogo...
