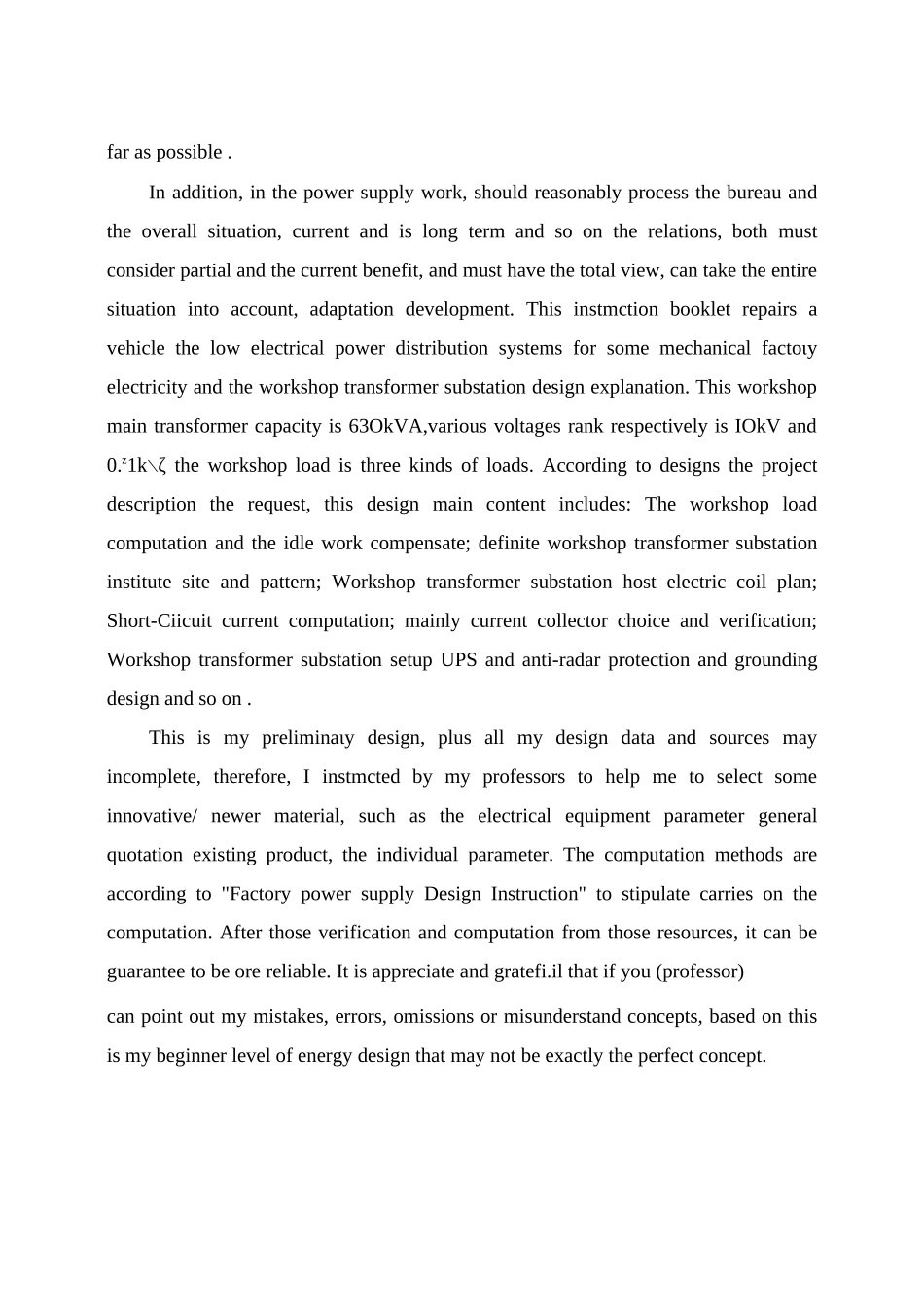

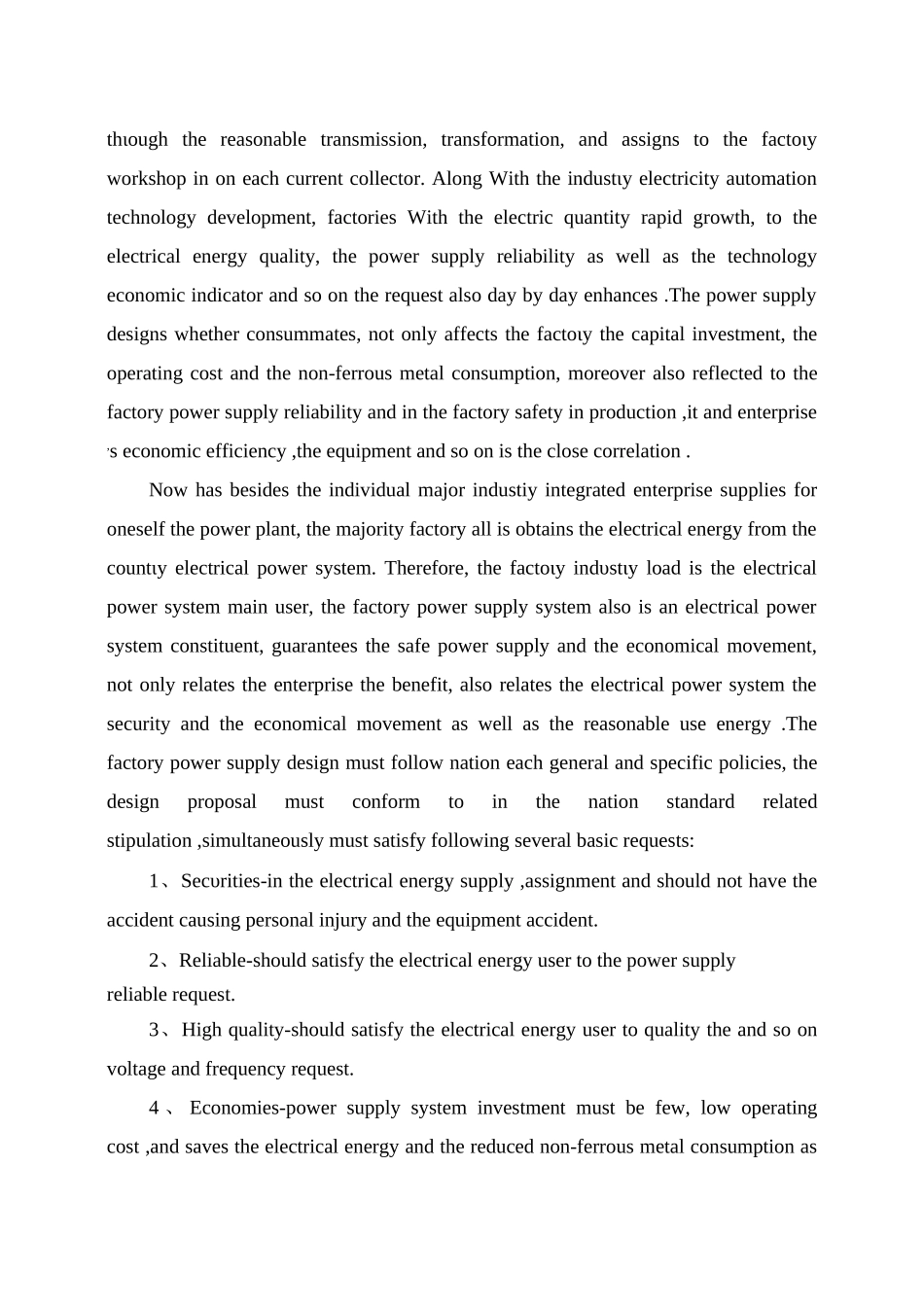

言电能是工业生产的主要动力能源，工厂供电设计的任务是从电力系统取得电源，经过 合理的传输、变换、分配到工厂车间中每一个用电设备上，随着工业电气自动化技术的发 展，工厂用电量快速增长，对电能质量、供电可靠性以及技术经济指标等的要求也日益提 高，供电设计是否完善，不仅影响工厂的基本建设投资、运行费用和有色金属消耗量，而 且也反映到工厂的可靠性和工厂的安全生产上，它与企业的经济效益、设备和人身安全等 是密切相关的。现在除个别大型工业联合企业有自备电厂外，绝大多数工厂都是从国家电力系统取得 电能的，因此，工厂工业负荷是电力系统的主要用户，工厂供电系统也是电力系统的一个 组成部分，保证安全供电和经济运行，不仅关系到企业的利益，也关系到电力系统的安全 和经济运行以及合理利用能源。工厂供电设计必须遵循国家的各项方针政策，设计方案必须符合国家标准中的有关规 定，同时必须满足以下几项基本要求：1、安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。2、可靠应满足能用户对供电可靠性的要求。3、优质应满足电能用户对电压和频率等质量的要求。4、经济供电系统的投资要少，运行费用低，并尽可能工节约电能和减少有色金属消耗量。此外，在供电工作中，应合理地处理局和全局、当前和长远等关系，既要照顾局部和 当前和利益，又要有全局观点，能顾全大局，适应发展。本说明书为某机械制造厂电修低配系统及车间变电所设计说明，该车间的主变压器容 量为63OkVA,各电压等级分别为 IokV 和 0.4kV,车间的负荷均属三类负荷，根据设计任 务书的要求，本设计的主要内容包括：车间的负荷计算及无功补偿，确定车间变电所的所 址和型式，车间变电所的主纬线方案，短路电流计算，主要用电设备选择和校验，车间变 电所整定继电保护和防雷保护及接地装置的设计等。由于本人初步设计，设计资料欠周全，电气设备的参数一般引用现有产品，个别参数 在指导老师指导下，选用较新数据，计算所用方法依照《工厂供电设计指导》规定进行计 算的，在保证可靠性的前提下，经计算和校验，本人水平有限和不完善之处，错漏难免， 请指导老师指正，本人不胜感激。PrefaceElectrical energy is the main motivate part of the industrial production. Factories supply power design duty to obtain power source fiom the electrical power system, pass 前thιough the reasona...
