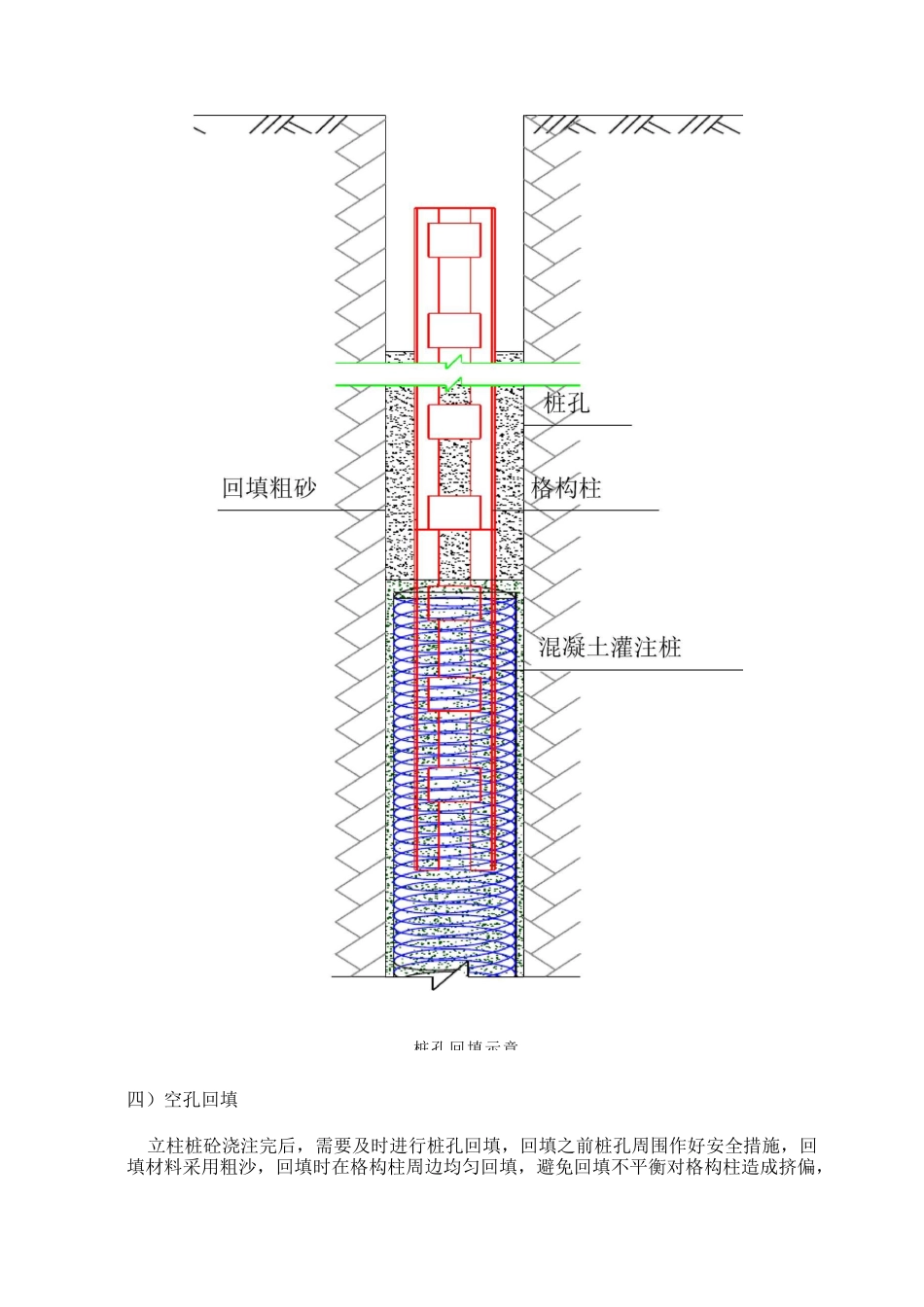

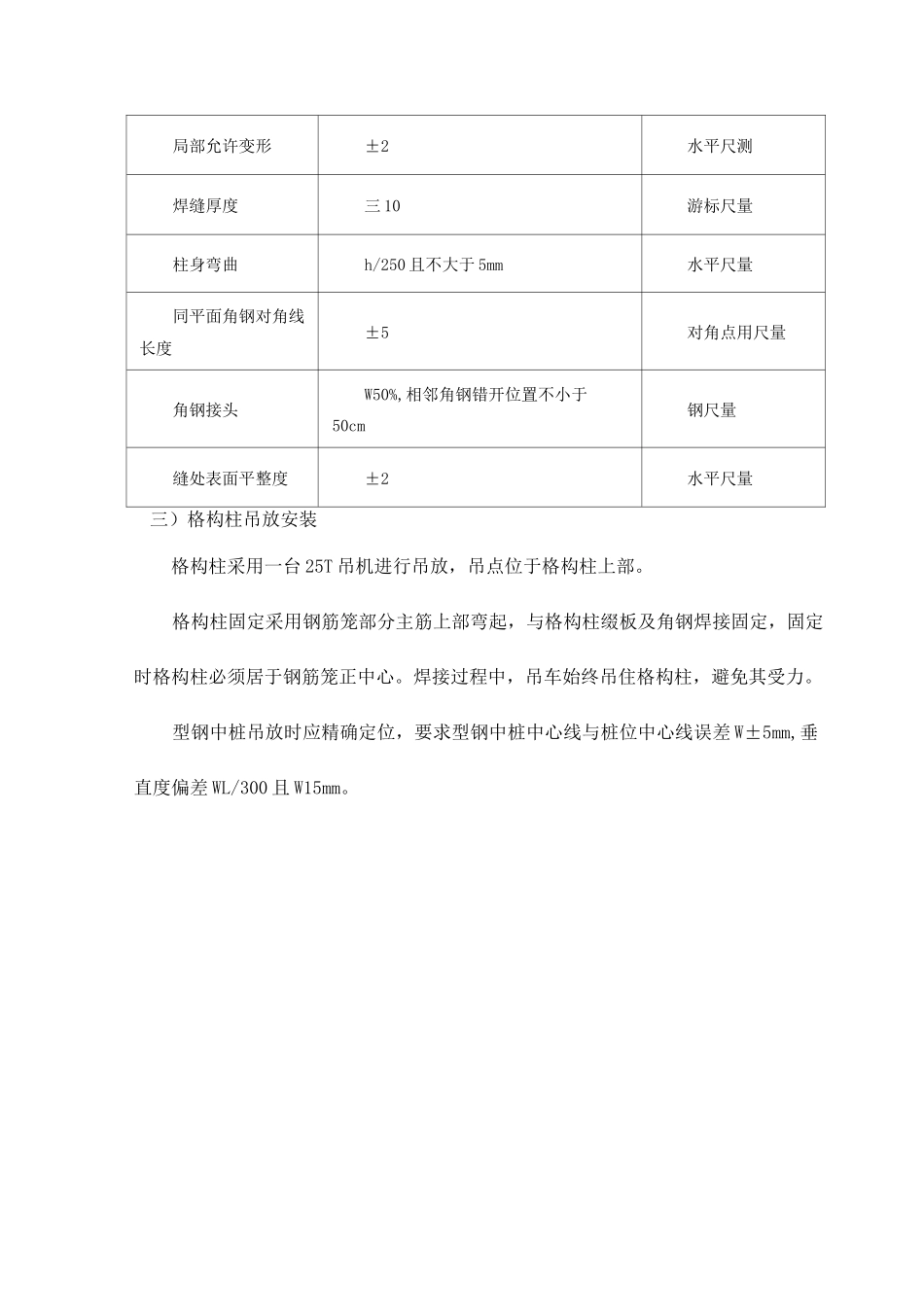

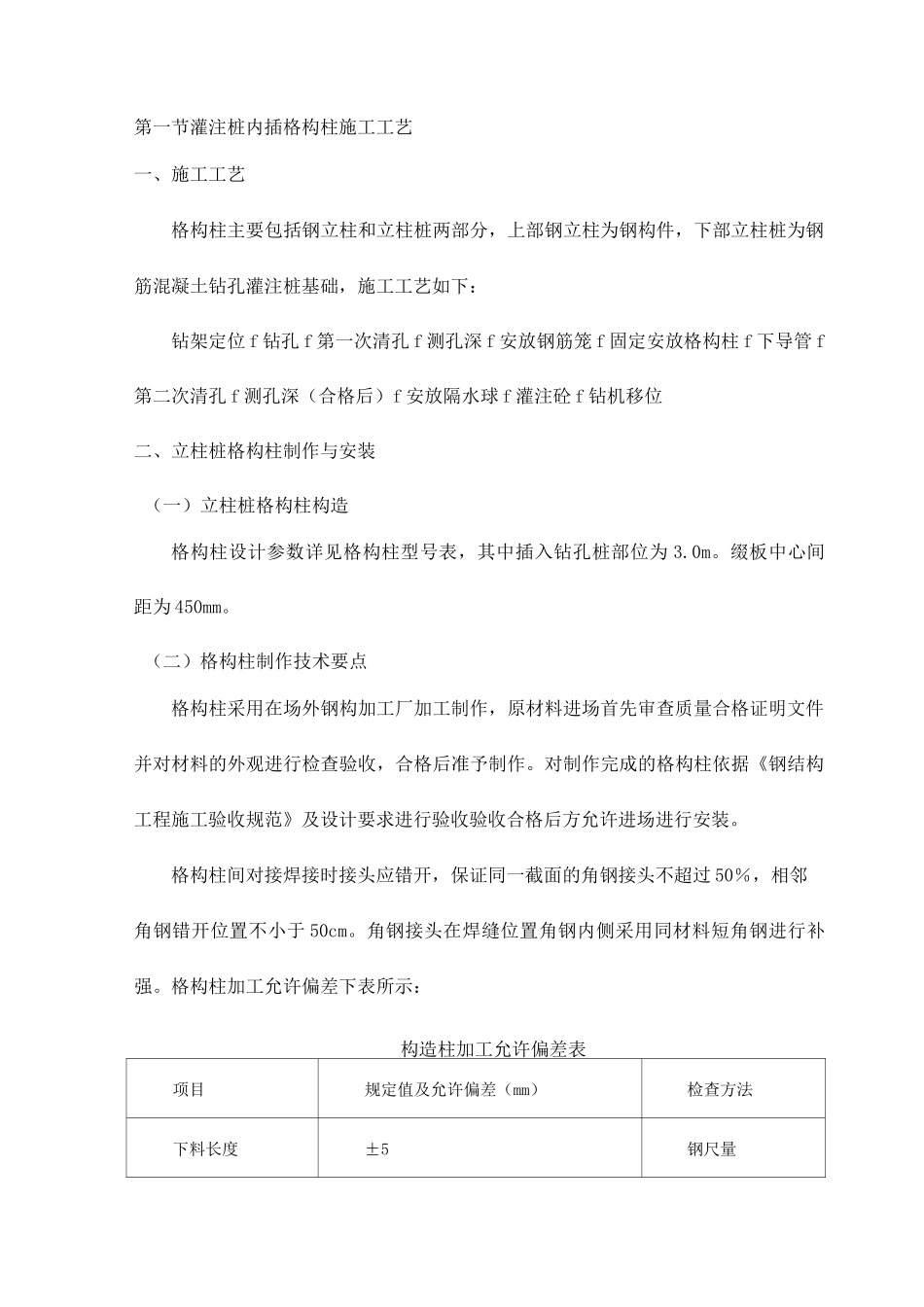

第一节灌注桩内插格构柱施工工艺一、施工工艺格构柱主要包括钢立柱和立柱桩两部分，上部钢立柱为钢构件，下部立柱桩为钢筋混凝土钻孔灌注桩基础，施工工艺如下：钻架定位 f 钻孔 f 第一次清孔 f 测孔深 f 安放钢筋笼 f 固定安放格构柱 f 下导管 f第二次清孔 f 测孔深（合格后）f 安放隔水球 f 灌注砼 f 钻机移位二、立柱桩格构柱制作与安装（一）立柱桩格构柱构造格构柱设计参数详见格构柱型号表，其中插入钻孔桩部位为 3.0m。缀板中心间距为 450mm。（二）格构柱制作技术要点格构柱采用在场外钢构加工厂加工制作，原材料进场首先审查质量合格证明文件并对材料的外观进行检查验收，合格后准予制作。对制作完成的格构柱依据《钢结构工程施工验收规范》及设计要求进行验收验收合格后方允许进场进行安装。格构柱间对接焊接时接头应错开，保证同一截面的角钢接头不超过 50％，相邻角钢错开位置不小于 50cm。角钢接头在焊缝位置角钢内侧采用同材料短角钢进行补强。格构柱加工允许偏差下表所示：构造柱加工允许偏差表项目规定值及允许偏差（mm）检查方法下料长度±5钢尺量局部允许变形±2水平尺测焊缝厚度三 10游标尺量柱身弯曲h/250 且不大于 5mm水平尺量同平面角钢对角线长度±5对角点用尺量角钢接头W50%,相邻角钢错开位置不小于50cm钢尺量缝处表面平整度±2水平尺量三）格构柱吊放安装格构柱采用一台 25T 吊机进行吊放，吊点位于格构柱上部。格构柱固定采用钢筋笼部分主筋上部弯起，与格构柱缀板及角钢焊接固定，固定时格构柱必须居于钢筋笼正中心。焊接过程中，吊车始终吊住格构柱，避免其受力。型钢中桩吊放时应精确定位，要求型钢中桩中心线与桩位中心线误差 W±5mm,垂直度偏差 WL/300 且 W15mm。四）空孔回填立柱桩砼浇注完后，需要及时进行桩孔回填，回填之前桩孔周围作好安全措施，回填材料采用粗沙，回填时在格构柱周边均匀回填，避免回填不平衡对格构柱造成挤偏，桩孔回填示意回填一定要密实。三、施工保证措施（一）格构柱定位、固定与吊装由于现场场地标高与立柱顶标高。立柱安装后无法在顶端进行固定，为保证立柱的垂直度，格构柱安装工程质量控制工序如下：确定定位点 f 定位器就位 f 格构柱就位 f 格构柱与钢筋笼焊接 f 垂直度控制 f（导向架）格构柱定位 f 垂直度复测 f 下导管1、确定定位点：格构柱桩钻孔完成后，将钻孔周边泥浆、土等清理干净、测量员计算好格构柱四边中点延长线四个...
