九年级物理全册 第十八章 第3节测量小灯泡的电功率习题课件 (新版)新人教版 课件VIP免费

九年级物理全册 第十八章 第3节测量小灯泡的电功率习题课件 (新版)新人教版 课件九年级物理全册 第十八章 第3节测量小灯泡的电功率习题课件 (新版)新人教版 课件九年级物理全册 第十八章 第3节测量小灯泡的电功率习题课件 (新版)新人教版 课件九年级物理全册 第十八章 第3节测量小灯泡的电功率习题课件 (新版)新人教版 课件

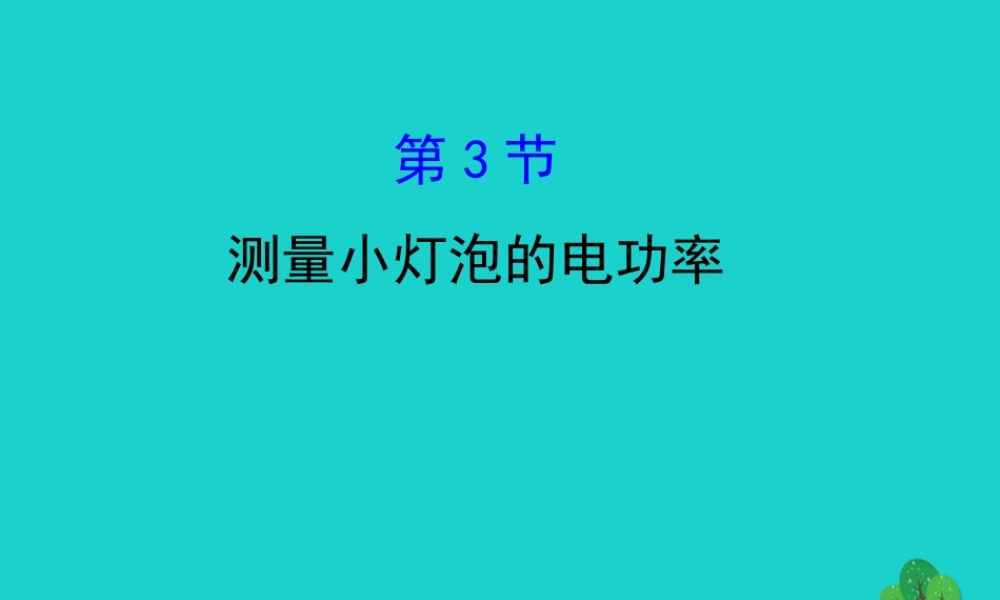

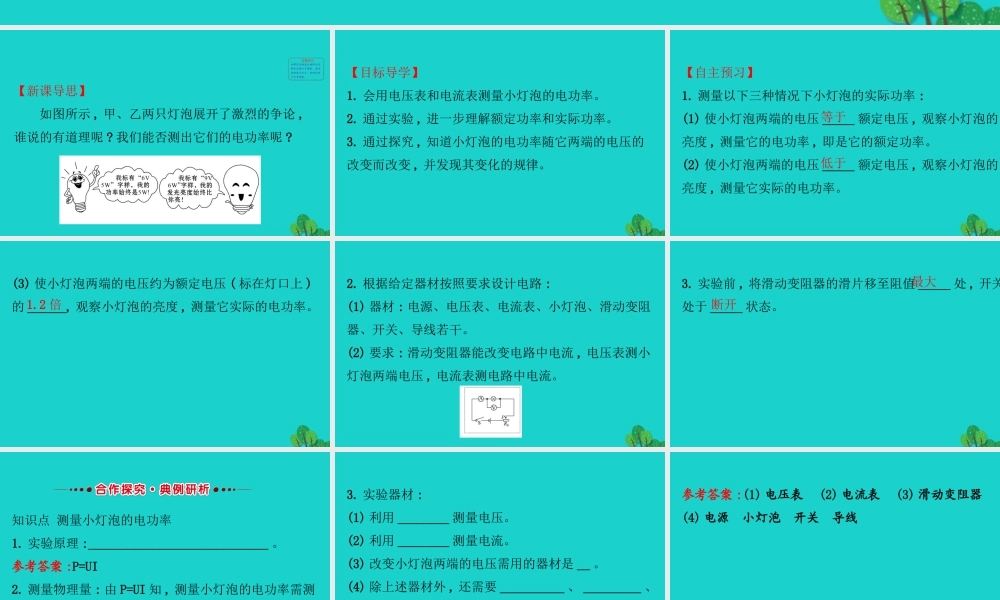

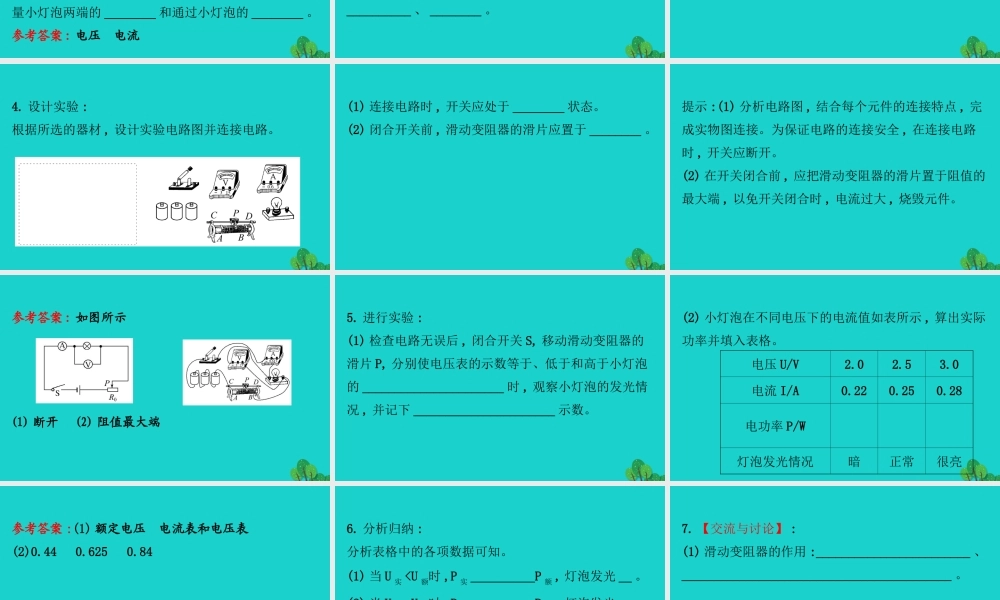

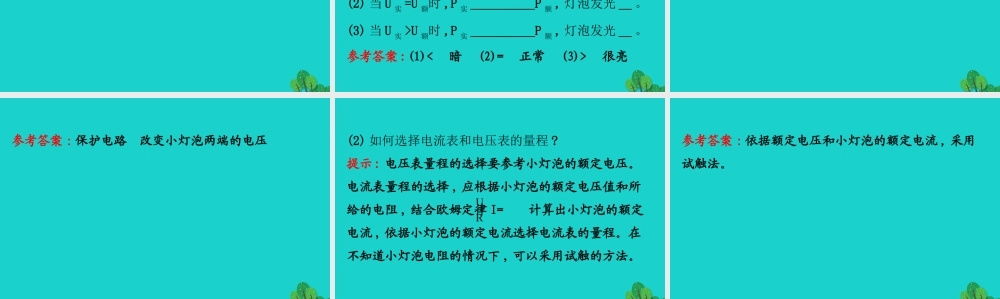

第 3 节 测量小灯泡的电功率 【新课导思】 如图所示 , 甲、乙两只灯泡展开了激烈的争论 ,谁说的有道理呢 ? 我们能否测出它们的电功率呢 ?【目标导学】1. 会用电压表和电流表测量小灯泡的电功率。2. 通过实验 , 进一步理解额定功率和实际功率。3. 通过探究 , 知道小灯泡的电功率随它两端的电压的改变而改变 , 并发现其变化的规律。 【自主预习】1. 测量以下三种情况下小灯泡的实际功率 :(1) 使小灯泡两端的电压 _____ 额定电压 , 观察小灯泡的亮度 , 测量它的电功率 , 即是它的额定功率。(2) 使小灯泡两端的电压 _____ 额定电压 , 观察小灯泡的亮度 , 测量它实际的电功率。等于低于(3) 使小灯泡两端的电压约为额定电压 ( 标在灯口上 )的 ______, 观察小灯泡的亮度 , 测量它实际的电功率。1.2 倍2. 根据给定器材按照要求设计电路 :(1) 器材 : 电源、电压表、电流表、小灯泡、滑动变阻器、开关、导线若干。(2) 要求 : 滑动变阻器能改变电路中电流 , 电压表测小灯泡两端电压 , 电流表测电路中电流。3. 实验前 , 将滑动变阻器的滑片移至阻值 _____ 处 , 开关处于 _____ 状态。 最大断开 知识点 测量小灯泡的电功率1. 实验原理 :____________________________ 。参考答案 :P=UI2. 测量物理量 : 由 P=UI 知 , 测量小灯泡的电功率需测量小灯泡两端的 ________ 和通过小灯泡的 ________ 。参考答案 : 电压 电流3. 实验器材 :(1) 利用 ________ 测量电压。(2) 利用 ________ 测量电流。(3) 改变小灯泡两端的电压需用的器材是 __ 。(4) 除上述器材外 , 还需要 __________ 、 _________ 、__________ 、 ________ 。参考答案 :(1) 电压表 (2) 电流表 (3) 滑动变阻器(4) 电源 小灯泡 开关 导线4. 设计实验 :根据所选的器材 , 设计实验电路图并连接电路。(1) 连接电路时 , 开关应处于 ________ 状态。(2) 闭合开关前 , 滑动变阻器的滑片应置于 ________ 。提示 :(1) 分析电路图 , 结合每个元件的连接特点 , 完成实物图连接。为保证电路的连接安全 , 在连接电路时 , 开关应断开。(2) 在开关闭合前 , 应把滑动变阻器的滑片置于阻值的最大端 , 以免开关闭合时 , 电流过大 , 烧毁元件。参考答案 : 如图所示(1) 断开 (2) 阻值最大端5. 进行实验 :(1) 检查电路无误后 , 闭合开关 S, 移动滑动...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理全册 第十八章 第3节测量小灯泡的电功率习题课件 (新版)新人教版 课件
