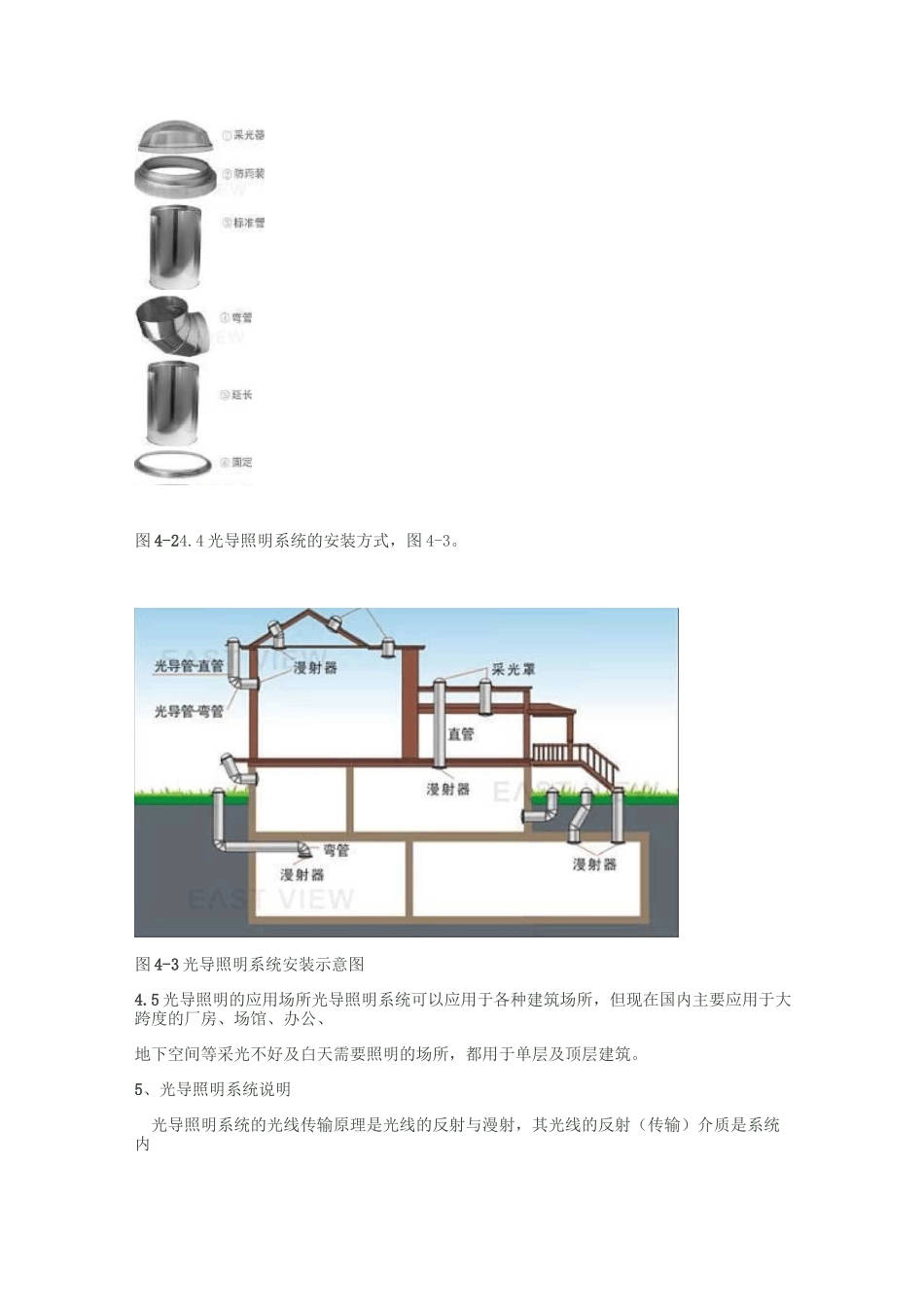

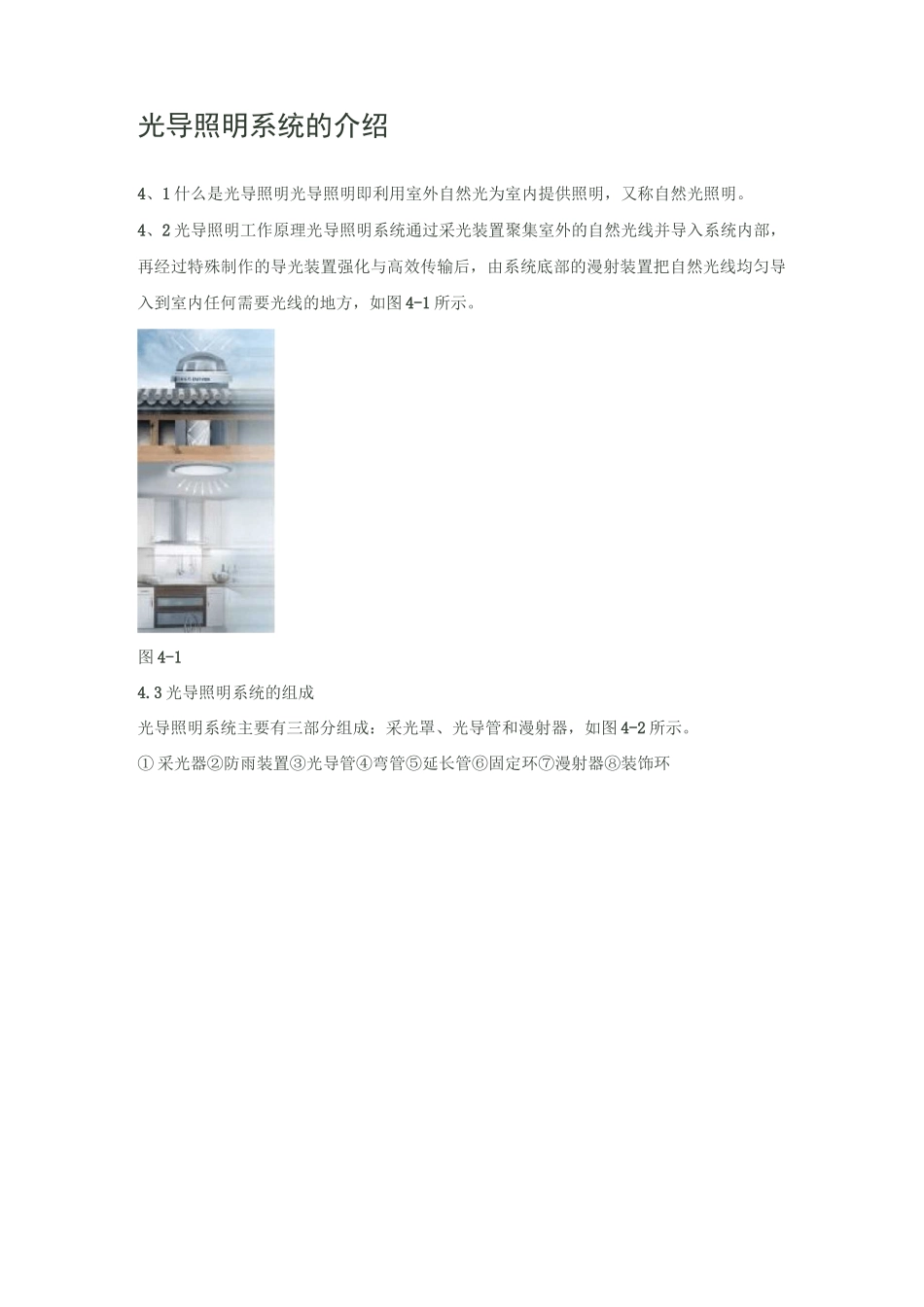

光导照明系统的介绍4、1 什么是光导照明光导照明即利用室外自然光为室内提供照明，又称自然光照明。4、2 光导照明工作原理光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内任何需要光线的地方，如图 4-1 所示。图 4-14.3 光导照明系统的组成光导照明系统主要有三部分组成：采光罩、光导管和漫射器，如图 4-2 所示。① 采光器②防雨装置③光导管④弯管⑤延长管⑥固定环⑦漫射器⑧装饰环图 4-24.4 光导照明系统的安装方式，图 4-3。图 4-3 光导照明系统安装示意图4.5 光导照明的应用场所光导照明系统可以应用于各种建筑场所，但现在国内主要应用于大跨度的厂房、场馆、办公、地下空间等采光不好及白天需要照明的场所，都用于单层及顶层建筑。5、光导照明系统说明光导照明系统的光线传输原理是光线的反射与漫射，其光线的反射（传输）介质是系统内部的光导管（高反射材料），所以对光导管的反射率要求很高（图 5-1）。图 5-1 材料反射率与系统总反射率的关系曲线图（10 次反射）说明：由上图可以看出，系统的效率与反射材料反射率的 n 次方成正比。所以光导管的反射率不宜低于 95%。否则利用光导管导光价值不大。光导照明系统的发光效率还与光导管的直径大小和管道的长短有关，如图 5-2 和图 5-3 所示。^-2 管钾孫魏孵茨系峨图髄財曲说明：上图所示，导光管长度为 3 米，采光罩透光率为 88%，室内漫射器透光率为 86%光导管反射率为 95%。光导管反射率为 95%。综上所述，光导管直径越大，管道长度越短，系统发光效率越高。此外，光导管的放置方式和弯转次数也对系统的发光效率有影响，上述光导管为竖直放置光线在水平光导管内反射次数增加，光损加大，系统发光效率降低，所以水平管道传输不宜超过 3.0m。另根据实验，系统每增加一个弯头，其光效降低 10-15%，所以光导管弯头不宜超过 2 个。光导照明各系统照度参考值：Lm加斗 m5m6m1061265L1S66邓249111岳 2S5321395537311S3SI46202250622512681561?324832151217-54172443119210S694915383S31719662432S34709315177113792727682303170109760.57?314431541361231160'IEXr-GC_50A561814046243512251561S?524613125S332S210146S-S9?122554430(519(513610e光导管系统型号长度0.6EV-GC330A———0.6EV-GC4D0A1EV-GC53OA——:—6、光导照明设计光导照明系统即自...
