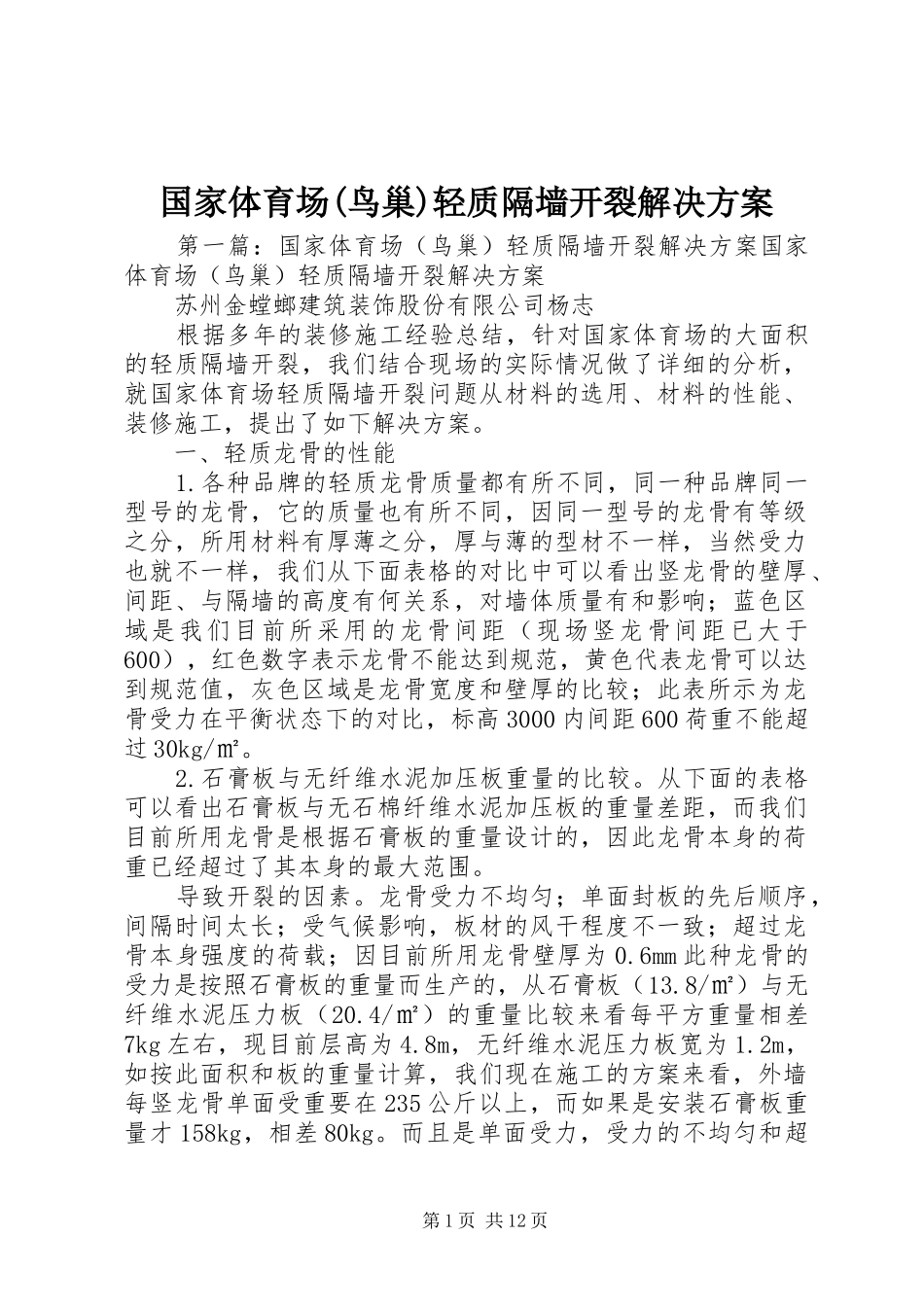

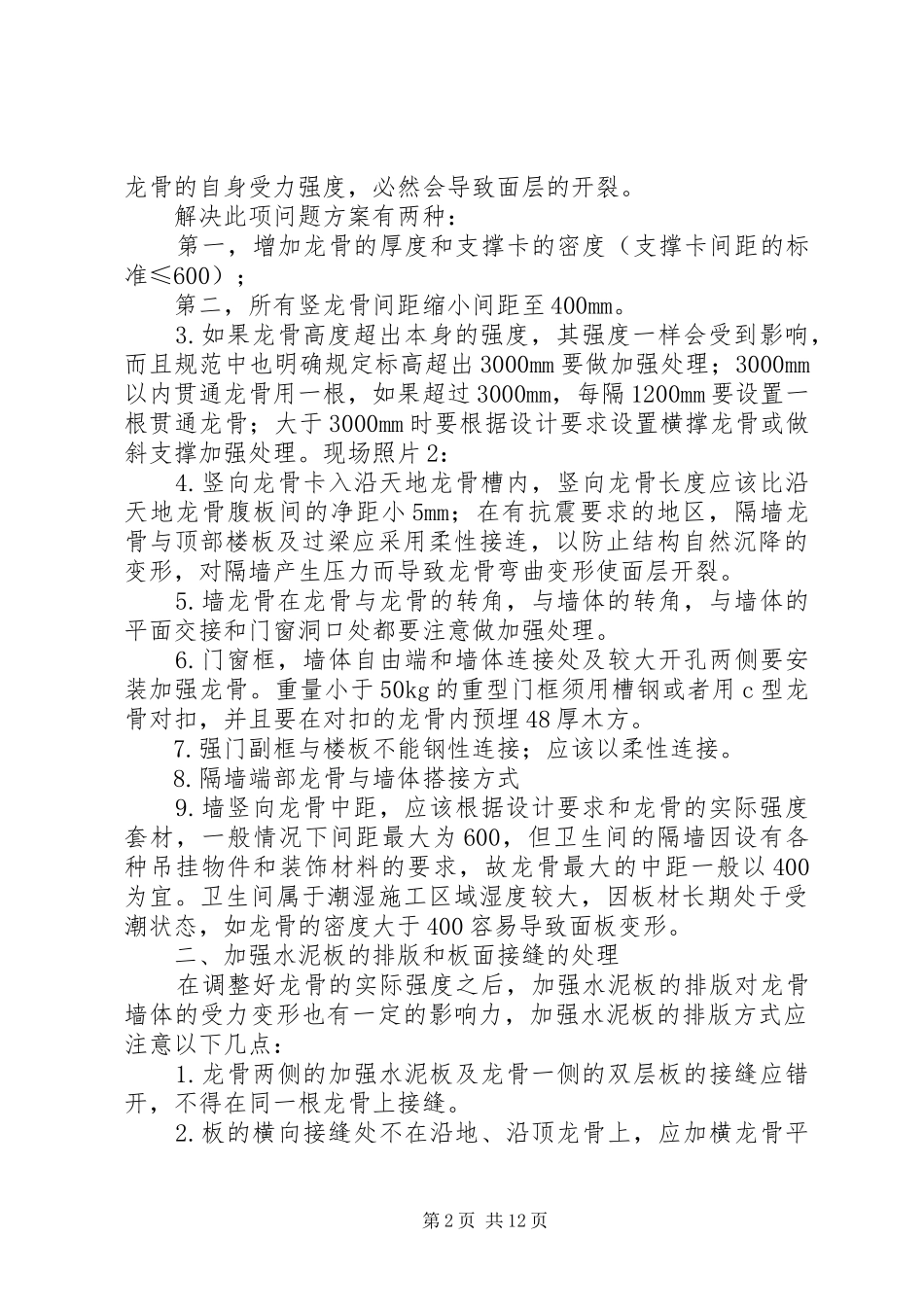

国家体育场(鸟巢)轻质隔墙开裂解决方案第一篇：国家体育场（鸟巢）轻质隔墙开裂解决方案国家体育场（鸟巢）轻质隔墙开裂解决方案苏州金螳螂建筑装饰股份有限公司杨志根据多年的装修施工经验总结，针对国家体育场的大面积的轻质隔墙开裂，我们结合现场的实际情况做了详细的分析，就国家体育场轻质隔墙开裂问题从材料的选用、材料的性能、装修施工，提出了如下解决方案。一、轻质龙骨的性能1.各种品牌的轻质龙骨质量都有所不同，同一种品牌同一型号的龙骨，它的质量也有所不同，因同一型号的龙骨有等级之分，所用材料有厚薄之分，厚与薄的型材不一样，当然受力也就不一样，我们从下面表格的对比中可以看出竖龙骨的壁厚、间距、与隔墙的高度有何关系，对墙体质量有和影响；蓝色区域是我们目前所采用的龙骨间距（现场竖龙骨间距已大于600），红色数字表示龙骨不能达到规范，黄色代表龙骨可以达到规范值，灰色区域是龙骨宽度和壁厚的比较；此表所示为龙骨受力在平衡状态下的对比，标高3000内间距600荷重不能超过30kg/㎡。2.石膏板与无纤维水泥加压板重量的比较。从下面的表格可以看出石膏板与无石棉纤维水泥加压板的重量差距，而我们目前所用龙骨是根据石膏板的重量设计的，因此龙骨本身的荷重已经超过了其本身的最大范围。导致开裂的因素。龙骨受力不均匀；单面封板的先后顺序，间隔时间太长；受气候影响，板材的风干程度不一致；超过龙骨本身强度的荷载；因目前所用龙骨壁厚为0.6mm此种龙骨的受力是按照石膏板的重量而生产的，从石膏板（13.8/㎡）与无纤维水泥压力板（20.4/㎡）的重量比较来看每平方重量相差7kg左右，现目前层高为4.8m，无纤维水泥压力板宽为1.2m，如按此面积和板的重量计算，我们现在施工的方案来看，外墙每竖龙骨单面受重要在235公斤以上，而如果是安装石膏板重量才158kg，相差80kg。而且是单面受力，受力的不均匀和超第1页共12页龙骨的自身受力强度，必然会导致面层的开裂。解决此项问题方案有两种：第一，增加龙骨的厚度和支撑卡的密度（支撑卡间距的标准≤600）；第二，所有竖龙骨间距缩小间距至400mm。3.如果龙骨高度超出本身的强度，其强度一样会受到影响，而且规范中也明确规定标高超出3000mm要做加强处理；3000mm以内贯通龙骨用一根，如果超过3000mm，每隔1200mm要设置一根贯通龙骨；大于3000mm时要根据设计要求设置横撑龙骨或做斜支撑加强处理。现场照片2：4.竖向龙骨卡入沿天地龙骨槽内，竖向龙骨长度应该比沿天地龙骨腹板间的净距小5mm；在有抗震要求的地区，隔墙龙骨与顶部楼板及过梁应采用柔性接连，以防止结构自然沉降的变形，对隔墙产生压力而导致龙骨弯曲变形使面层开裂。5.墙龙骨在龙骨与龙骨的转角，与墙体的转角，与墙体的平面交接和门窗洞口处都要注意做加强处理。6.门窗框，墙体自由端和墙体连接处及较大开孔两侧要安装加强龙骨。重量小于50kg的重型门框须用槽钢或者用c型龙骨对扣，并且要在对扣的龙骨内预埋48厚木方。7.强门副框与楼板不能钢性连接；应该以柔性连接。8.隔墙端部龙骨与墙体搭接方式9.墙竖向龙骨中距，应该根据设计要求和龙骨的实际强度套材，一般情况下间距最大为600，但卫生间的隔墙因设有各种吊挂物件和装饰材料的要求，故龙骨最大的中距一般以400为宜。卫生间属于潮湿施工区域湿度较大，因板材长期处于受潮状态，如龙骨的密度大于400容易导致面板变形。二、加强水泥板的排版和板面接缝的处理在调整好龙骨的实际强度之后，加强水泥板的排版对龙骨墙体的受力变形也有一定的影响力，加强水泥板的排版方式应注意以下几点：1.龙骨两侧的加强水泥板及龙骨一侧的双层板的接缝应错开，不得在同一根龙骨上接缝。2.板的横向接缝处不在沿地、沿顶龙骨上，应加横龙骨平第2页共12页衡固定。3.隔墙长度超过10m，在无门窗洞口的情况下一定要设置伸缩缝。4.金特板之间的拼缝采用金特专用腻子处理；根据设计图纸和实际施工情况，对板材进行切割和开孔必要时现场做倒角，金特板两长边出厂时就已经做好倒角处理，但当墙体高于板长时，金特板水平接缝的短边必须现场倒角，以便更好的处理接缝。工艺程序是：第一道腻子干后——第二道腻子，同时贴...
