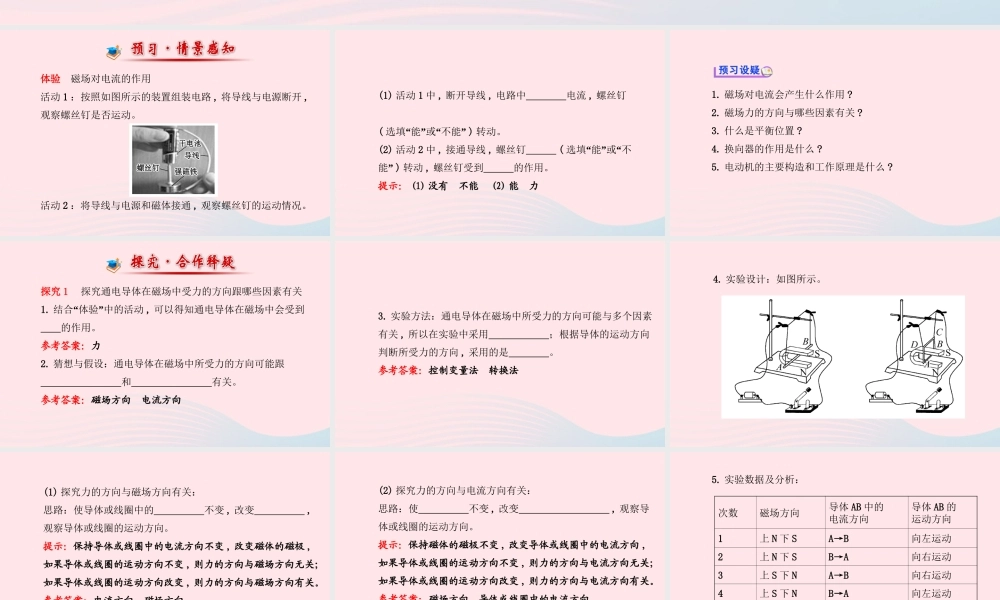

17.2 探究电动机转动的原理体验 磁场对电流的作用活动 1 ：按照如图所示的装置组装电路 , 将导线与电源断开 ,观察螺丝钉是否运动。活动 2 ：将导线与电源和磁体接通 , 观察螺丝钉的运动情况。(1) 活动 1 中 , 断开导线 , 电路中 电流 , 螺丝钉( 选填“能”或“不能” ) 转动。(2) 活动 2 中 , 接通导线 , 螺丝钉 ( 选填“能”或“不能” ) 转动 , 螺丝钉受到 的作用。提示： (1) 没有 不能 (2) 能 力1. 磁场对电流会产生什么作用 ?2. 磁场力的方向与哪些因素有关 ?3. 什么是平衡位置 ?4. 换向器的作用是什么 ?5. 电动机的主要构造和工作原理是什么 ?探究 1 探究通电导体在磁场中受力的方向跟哪些因素有关1. 结合“体验”中的活动 , 可以得知通电导体在磁场中会受到 的作用。参考答案：力2. 猜想与假设：通电导体在磁场中所受力的方向可能跟 和 有关。参考答案：磁场方向 电流方向3. 实验方法：通电导体在磁场中所受力的方向可能与多个因素有关 , 所以在实验中采用 ；根据导体的运动方向判断所受力的方向 , 采用的是 。参考答案：控制变量法 转换法 4. 实验设计：如图所示。(1) 探究力的方向与磁场方向有关：思路：使导体或线圈中的 不变 , 改变 ,观察导体或线圈的运动方向。提示：保持导体或线圈中的电流方向不变 , 改变磁体的磁极 ,如果导体或线圈的运动方向不变 , 则力的方向与磁场方向无关；如果导体或线圈的运动方向改变 , 则力的方向与磁场方向有关。参考答案：电流方向 磁场方向(2) 探究力的方向与电流方向有关：思路：使 不变 , 改变 , 观察导体或线圈的运动方向。提示：保持磁体的磁极不变 , 改变导体或线圈中的电流方向 ,如果导体或线圈的运动方向不变 , 则力的方向与电流方向无关；如果导体或线圈的运动方向改变 , 则力的方向与电流方向有关。参考答案：磁场方向 导体或线圈中的电流方向5. 实验数据及分析：分析数据可知通电导体在磁场中受到的力的方向与 有关。次数磁场方向导体 AB 中的电流方向导体 AB 的运动方向1上 N 下 SA→B向左运动2上 N 下 SB→A向右运动3上 S 下 NA→B向右运动4上 S 下 NB→A向左运动提示：分析 1 和 2( 或 3 和 4) 组实验 , 磁场方向相同时 , 改变导体中的电流方向 , 导体的运动方向也随之改变 , 即受力方向与导体中的电流方向有关；分析 1 和 3( 或 2 和 4...
