八年级物理下册(71 探究电阻上的电流与两端电压的关系)课件 人教新课标版 课件VIP免费

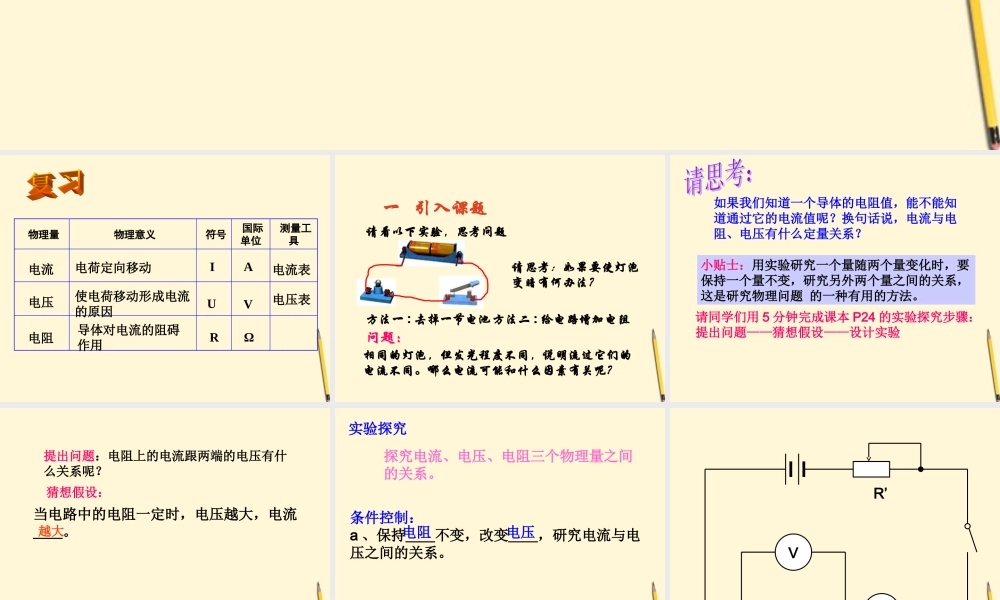

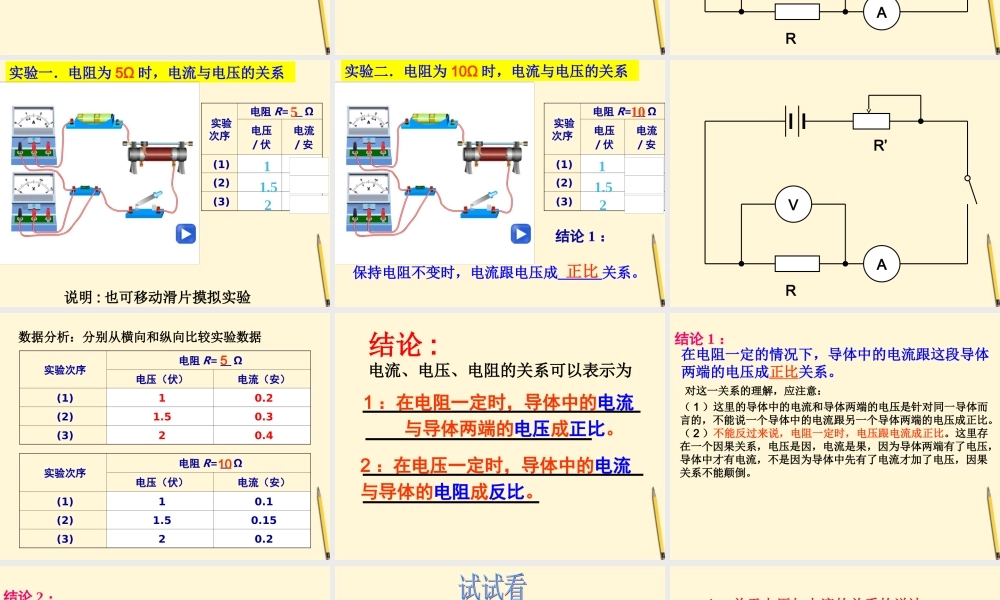

人教版新教材同步教学课件第七章 欧姆定律一 探究电阻上的电流跟两端电压的关系 物理量物理意义符号国际单位测量工具电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ 一 引入课题 请看以下实验，思考问题请思考：如果要使灯泡变暗有何办法？方法一 : 去掉一节电池方法二 : 给电路增加电阻问题：相同的灯泡，但发光程度不同，说明流过它们的电流不同。哪么电流可能和什么因素有关呢？ 小贴士：用实验研究一个量随两个量变化时，要保持一个量不变，研究另外两个量之间的关系，这是研究物理问题 的一种有用的方法。请同学们用 5 分钟完成课本 P24 的实验探究步骤：提出问题——猜想假设——设计实验如果我们知道一个导体的电阻值，能不能知道通过它的电流值呢？换句话说，电流与电阻、电压有什么定量关系？ 当电路中的电阻一定时，电压越大，电流＿＿。 提出问题：电阻上的电流跟两端的电压有什么关系呢？猜想假设：越大 实验探究 探究电流、电压、电阻三个物理量之间的关系。 条件控制：a 、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。电阻电压 VARR’ 实验一．电阻为 5Ω 时，电流与电压的关系 说明 : 也可移动滑片摸拟实验实验次序电阻 R= ＿ Ω电压/ 伏电流/ 安(1)(2)(3)521.51 实验二．电阻为 10Ω 时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论 1 ：正比实验次序电阻 R= ＿ Ω电压/ 伏电流/ 安(1)(2)(3)1021.51 VARR’ 实验次序电阻 R= ＿ Ω电压（伏）电流（安）(1)10.2(2)1.50.3(3)20.4实验次序电阻 R= ＿ Ω电压（伏）电流（安）(1)10.1(2)1.50.15(3)20.2510数据分析：分别从横向和纵向比较实验数据 结论 :电流、电压、电阻的关系可以表示为1 ：在电阻一定时，导体中的电流 与导体两端的电压成正比。2 ：在电压一定时，导体中的电流与导体的电阻成反比。 在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比关系。结论 1 ：对这一关系的理解，应注意：（ 1 ）这里的导体中的电流和导体两端的电压是针对同一导体而言的，不能说一个导体中的电流跟另一个导体两端的电压成正比。（ 2 ）不能反过来说，电阻一定时，电压跟电流成正比。这里存在一个因果关系，电压是因，电流是果，因为导体两端有了电压，导体中才有电流，不是因为导体中先有了电流才加了电压，因果关系不能颠倒。 结论 2...
