吉林省农安县九年级物理全册 19.2家庭电路中电流过大的原因课件 (新版)新人教版 课件VIP免费

吉林省农安县九年级物理全册 19.2家庭电路中电流过大的原因课件 (新版)新人教版 课件吉林省农安县九年级物理全册 19.2家庭电路中电流过大的原因课件 (新版)新人教版 课件吉林省农安县九年级物理全册 19.2家庭电路中电流过大的原因课件 (新版)新人教版 课件吉林省农安县九年级物理全册 19.2家庭电路中电流过大的原因课件 (新版)新人教版 课件吉林省农安县九年级物理全册 19.2家庭电路中电流过大的原因课件 (新版)新人教版 课件

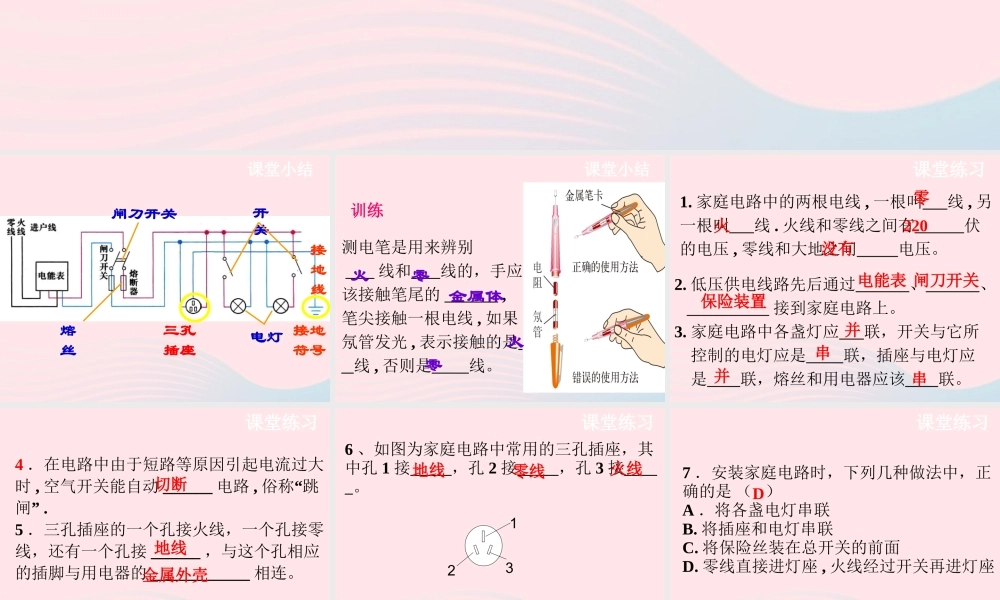

家庭电路中电流过大的原因 三孔插座接地线接地符号闸刀开关熔 丝电灯开关课堂小结课堂小结测电笔是用来辨别 线和 线的,手应 该接触笔尾的 ,笔尖接触一根电线 , 如果氖管发光 , 表示接触的是 线 , 否则是 线。火零金属体火零训练1. 家庭电路中的两根电线 , 一根叫 线 , 另一根叫 线 . 火线和零线之间有 伏的电压 , 零线和大地之间 电压。 零火220没有2. 低压供电线路先后通过 、 、 接到家庭电路上。3. 家庭电路中各盏灯应 联,开关与它所 控制的电灯应是 联,插座与电灯应 是 联,熔丝和用电器应该 联。闸刀开关保险装置并串并串电能表课堂练习4 .在电路中由于短路等原因引起电流过大时 , 空气开关能自动 ______ 电路 ,“俗称 跳”闸 .5 .三孔插座的一个孔接火线,一个孔接零线,还有一个孔接 ______ ,与这个孔相应的插脚与用电器的 ____________ 相连。切断地线金属外壳课堂练习6 、如图为家庭电路中常用的三孔插座,其中孔 1 接 ,孔 2 接 ,孔 3 接 。123地线零线火线课堂练习7 .安装家庭电路时,下列几种做法中,正 确的是 ( )A .将各盏电灯串联B. 将插座和电灯串联C. 将保险丝装在总开关的前面D. 零线直接进灯座 , 火线经过开关再进灯座D课堂练习 我国城乡许多地区进行家庭供电线路的改造,主要内容是把电线换成更粗的,电能表换成标定电流更大的,请你说一说这种改造的必要性。 想想议议根据你对家庭电路的了解,你能知道家中电器的电功率与电流的关系吗 ? 根据 P =UI ,可以得到 家庭电路中的电压是一定的, U = 220 V ,所以 用电器总电功率 P 越大,电路中的电流 I 就越大。 UPI  1 .家庭电路中的总功率: P = P1+ P2 + …+ Pn 2 .用电器的总功率过大是家庭电路中电流过大的原因之一。一、家用电器的总功率对家庭电路的影响一、家用电器的总功率对家庭电路的影响3 .用电器的总功率过大的危害 家庭电路中,若同时接入过多的用电器,将会造成电路总功率过大,使干路中的电流过大,根据焦耳定律,可知干路导线中将产生大量的热量容易引发火灾。用电器总功率过大,容易发生火灾。 例题.炎炎夏日即将来临,明明家新购置了一台1 kW 的空调。已知他家原有用电器的总功率是5600W ,电能表上标有“ 220 V 10 ( 40 ) A” 的字样。请你通过计算说明: ( 1 )使用这台空调时,通过它的电流是多少? ( ...
