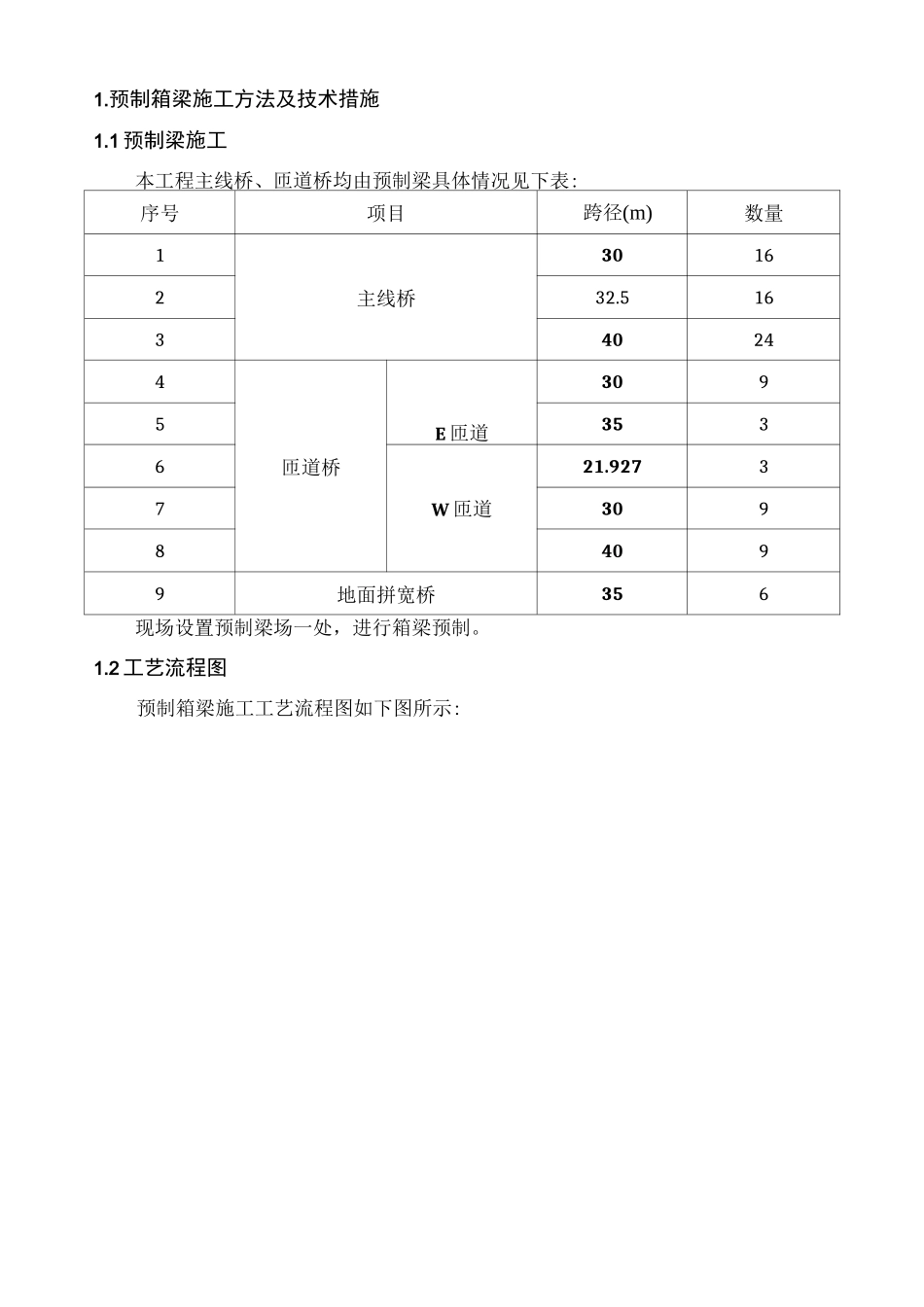

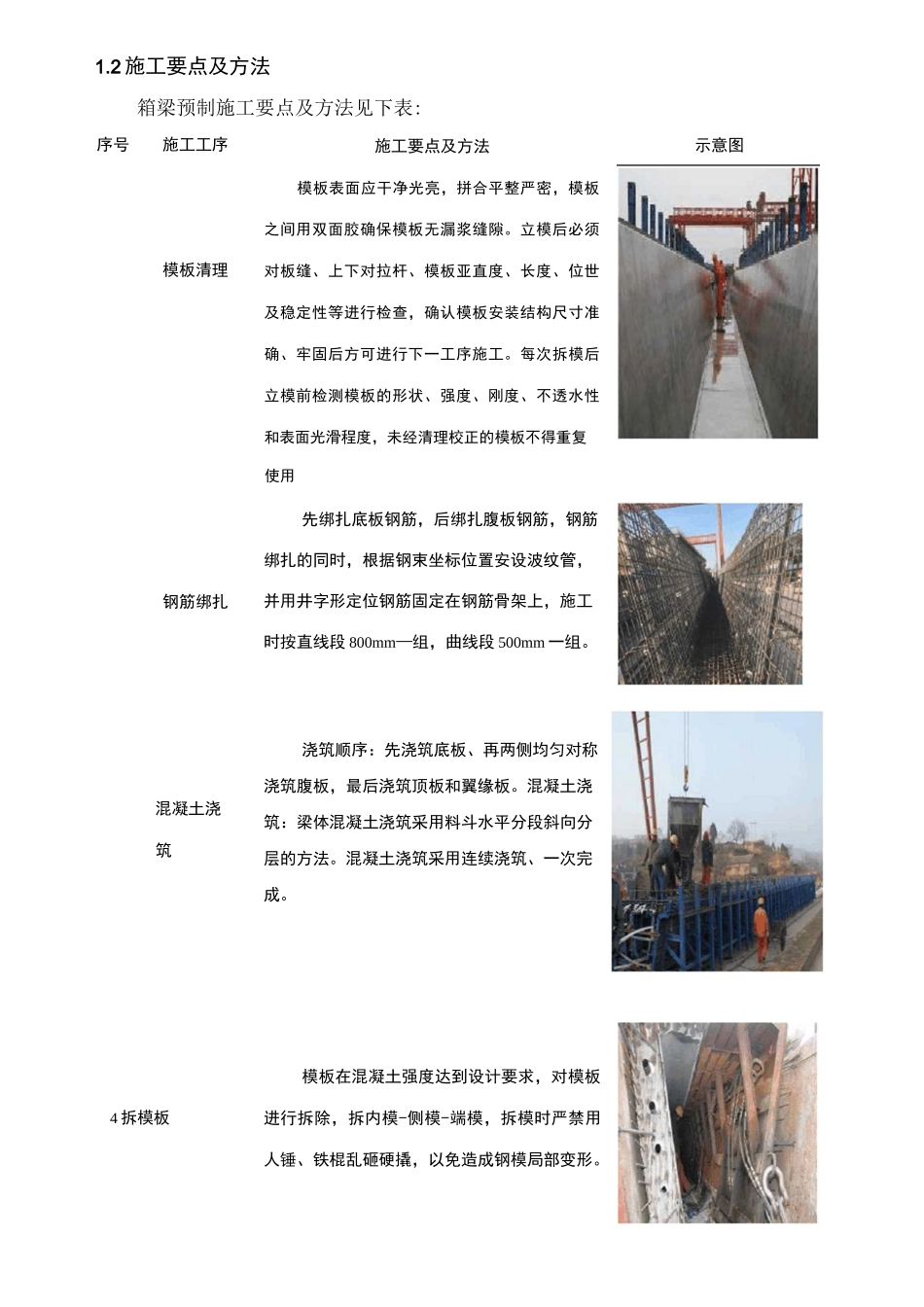

1.预制箱梁施工方法及技术措施1.1 预制梁施工本工程主线桥、匝道桥均由预制梁具体情况见下表:序号项目跨径(m)数量1主线桥3016232.516340244匝道桥E 匝道30953536W 匝道21.9273730984099地面拼宽桥356现场设置预制梁场一处，进行箱梁预制。1.2 工艺流程图预制箱梁施工工艺流程图如下图所示:1.2 施工要点及方法箱梁预制施工要点及方法见下表:序号施工工序模板清理施工要点及方法模板表面应干净光亮，拼合平整严密，模板之间用双面胶确保模板无漏浆缝隙。立模后必须对板缝、上下对拉杆、模板亚直度、长度、位世及稳定性等进行检查，确认模板安装结构尺寸准确、牢固后方可进行下一工序施工。每次拆模后立模前检测模板的形状、强度、刚度、不透水性和表面光滑程度，未经清理校正的模板不得重复示意图钢筋绑扎混凝土浇筑4 拆模板使用先绑扎底板钢筋，后绑扎腹板钢筋，钢筋绑扎的同时，根据钢束坐标位置安设波纹管，并用井字形定位钢筋固定在钢筋骨架上，施工时按直线段 800mm—组，曲线段 500mm 一组。浇筑顺序：先浇筑底板、再两侧均匀对称浇筑腹板，最后浇筑顶板和翼缘板。混凝土浇筑：梁体混凝土浇筑采用料斗水平分段斜向分层的方法。混凝土浇筑采用连续浇筑、一次完成。模板在混凝土强度达到设计要求，对模板进行拆除，拆内模-侧模-端模，拆模时严禁用人锤、铁棍乱砸硬撬，以免造成钢模局部变形。5 预应力张拉孔道压浆、封锚移预制小箱梁张拉顺序：按设计图纸说明顺序张拉 NlfN3fN2fN5fN4,为防止梁倾覆，采取两侧同时张拉，两端对称张拉。预应力筋的张拉顺序应符合设计规定；设计未规定时，可采取分批、分阶段的方式对称张拉。预应力筋应整束张拉锚固。孔道压浆拟采用真空辅助压浆系统，孔道压浆采用 M50 水泥浆，压浆顺序自下而上。张拉后应尽快压浆并在 48h 内完成。在压浆前首先进行抽真空，使孔道内的真空度稳定在-0.06〜-0.08MPa 之间。真空度稳定后，立即开启管道压浆端阀门，同时开启压浆泵进行连续压浆。压浆的最人压力一般不宜超过 0.6MPa。压浆充盈度达到孔道另一端饱满并与排气孔排出与规定流动度相同的浆体为止。关闭出浆 II后，保持不小于 0.5MPa 且不少于 5min 的稳压期。采用龙门吊移梁，吊梁运行：吊梁运行过程中必须有防护人员随设备运行进行防护，对交叉作业中存在安全隐患及时制止。落放梁体：梁体卞落过程应缓慢匀速进行，下落到一定高度时及时对村梁台座找平层调整，保证梁体存放在存梁台座找平层上。存...
