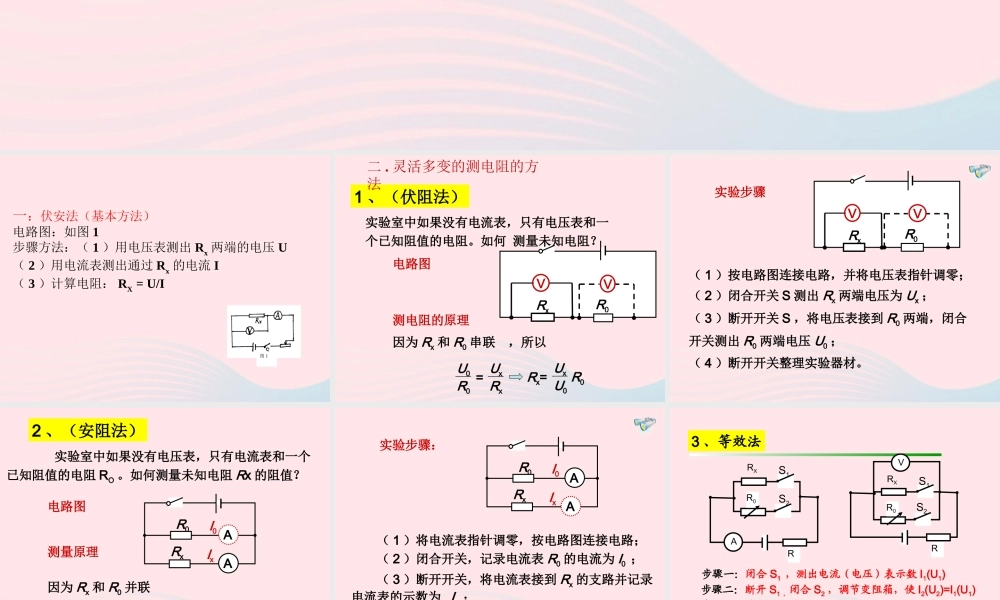

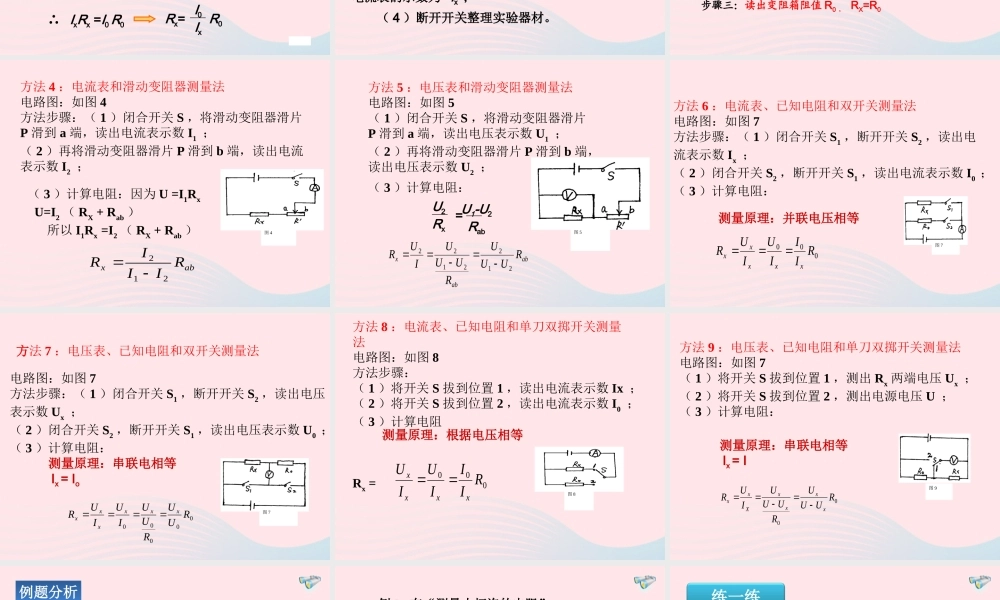

电阻的测量 (2)第十七章 第３节图 1一：伏安法（基本方法）电路图：如图 1步骤方法：（ 1 ）用电压表测出 Rx 两端的电压 U（ 2 ）用电流表测出通过 Rx 的电流 I（ 3 ）计算电阻： RX = U/IRxV 电路图实验室中如果没有电流表，只有电压表和一个已知阻值的电阻。如何 测量未知电阻？R0V 因为 Rx 和 R0 串联 ，所以 测电阻的原理=U0R0UxRx1 、（伏阻法）二 . 灵活多变的测电阻的方法Rx= Ux R0U0 实验步骤（ 1 ）按电路图连接电路，并将电压表指针调零；（ 2 ）闭合开关 S 测出 Rx 两端电压为 Uxx ；（ 3 ）断开开关 S ，将电压表接到 R0 两端，闭合开关测出 R0 两端电压 U0 ；（ 4 ）断开开关整理实验器材。RxVR0V 电路图R0IxI0 ARxA 实验室中如果没有电压表，只有电流表和一个已知阻值的电阻 RO 。如何测量未知电阻 Rx 的阻值？ 因为 Rx 和 R0 并联 测量原理 ∴ IxRx =I0 R0Rx= I0IxR02 、（安阻法） 实验步骤： （ 1 ）将电流表指针调零，按电路图连接电路； （ 2 ）闭合开关，记录电流表 R0 的电流为 I0 ； （ 3 ）断开开关，将电流表接到 Rx 的支路并记录电流表的示数为 Ix ； （ 4 ）断开开关整理实验器材。R0IxI0ARxA3 、等效法RXR0AS1S2R步骤一：闭合 S1 ，测出电流（电压）表示数 I1(U1)步骤二：断开 S1 ，闭合 S2 ，调节变阻箱，使 I2(U2)=I1(U1)步骤三：读出变阻箱阻值 R0 ， RX=R0RXR0VRS1S2方法 4 ：电流表和滑动变阻器测量法电路图：如图 4方法步骤：（ 1 ）闭合开关 S ，将滑动变阻器滑片P 滑到 a 端，读出电流表示数 I1 ；（ 2 ）再将滑动变阻器滑片 P 滑到 b 端，读出电流表示数 I2 ；（ 3 ）计算电阻：因为 U =I1Rx U=I2 （ RX + Rab ） 所以 I1Rx =I2 （ RX + Rab ）图 4abxRIIIR212方法 5 ：电压表和滑动变阻器测量法电路图：如图 5（ 1 ）闭合开关 S ，将滑动变阻器滑片P 滑到 a 端，读出电压表示数 U1 ；（ 2 ）再将滑动变阻器滑片 P 滑到 b 端，读出电压表示数 U2 ；（ 3 ）计算电阻：图 5ababxRUUURUUUIUR2122122=U1-U2RabU2Rx000RIIIUIURxxxxx图 7方法 6 ：电流表、已知电阻和双开关测量法电路图：如图 7方法步骤：（ 1 ）闭合开关 S1 ，断开开关 S2 ，读出电流表示数 Ix ；（ 2 ）闭合开关 S2 ，断开开...
