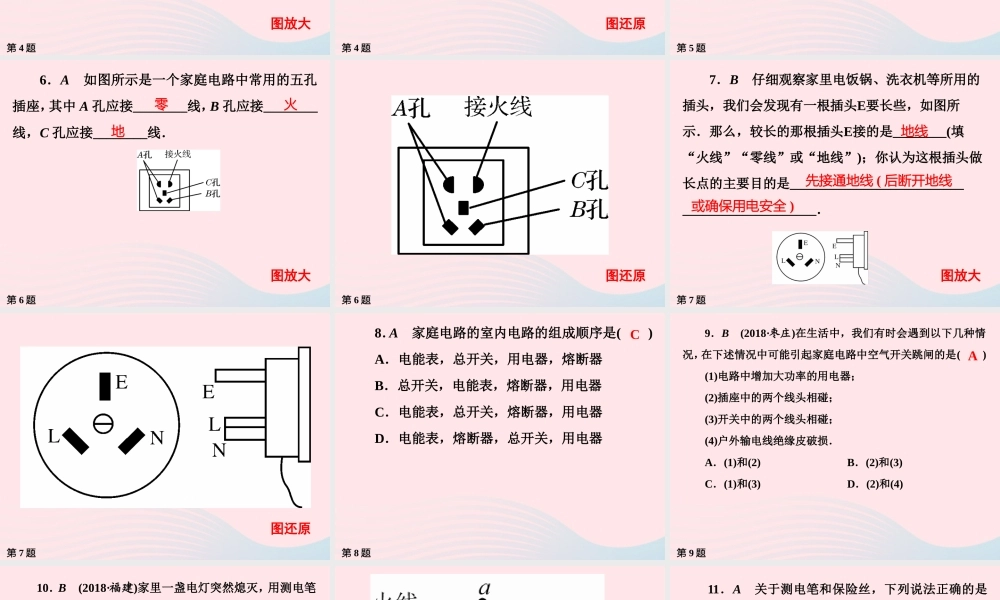

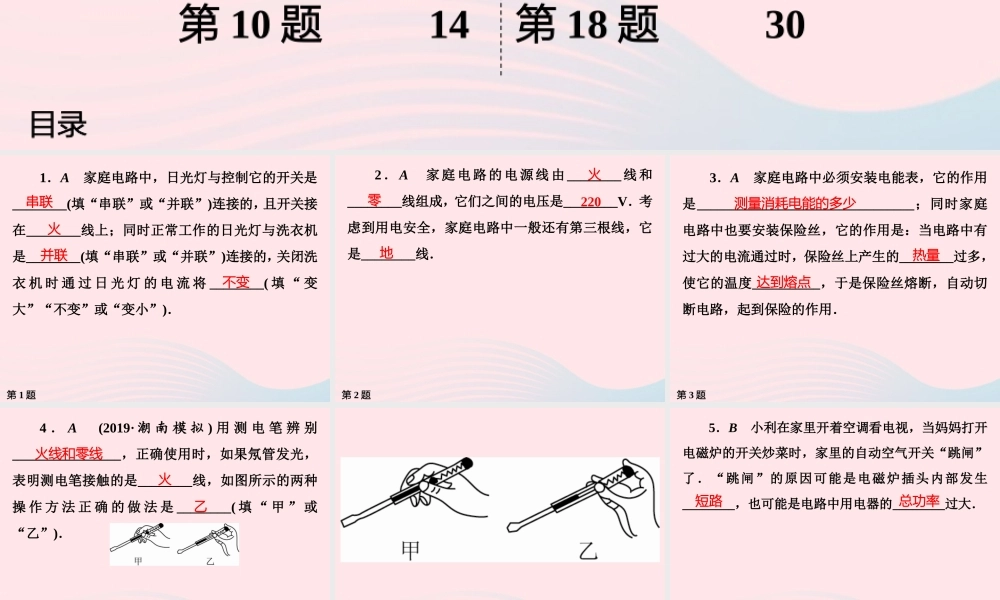

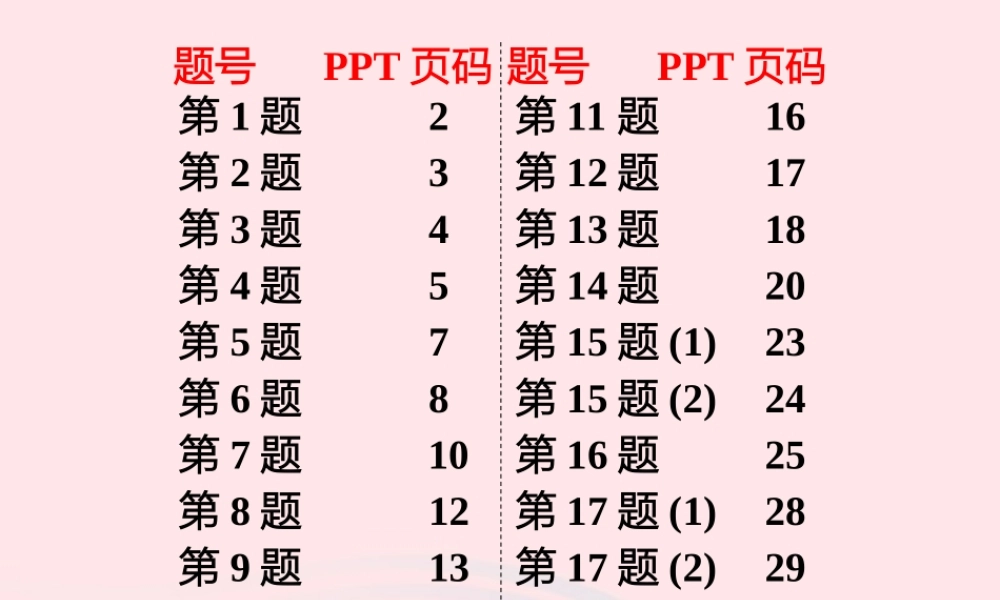

第 1 题2题号 PPT 页码 题号 PPT 页码目录第 2 题3第 3 题4第 4 题5第 5 题7第 6 题8第 7 题10第 8 题12第 9 题13第 10 题14第 12 题17第 11 题16第 13 题18第 14 题20第 15 题 (2) 24第 15 题 (1)23第 16 题25第 17 题 (1) 28第 17 题 (2) 29第 18 题30第 1 题1．A 家庭电路中，日光灯与控制它的开关是________(填“串联”或“并联”)连接的，且开关接在________线上；同时正常工作的日光灯与洗衣机是________(填“串联”或“并联”)连接的，关闭洗衣 机 时 通 过 日 光 灯 的 电 流 将 ________( 填 “ 变大”“不变”或“变小”)． 串联 火 并联 不变 第 2 题2． A 家 庭电 路的 电 源线 由 ________ 线 和________线组成，它们之间的电压是________V．考虑到用电安全，家庭电路中一般还有第三根线，它是________线． 火 零 220 地 第 3 题3．A 家庭电路中必须安装电能表，它的作用是________________________________；同时家庭电路中也要安装保险丝，它的作用是：当电路中有过大的电流通过时，保险丝上产生的________过多，使它的温度__________，于是保险丝熔断，自动切断电路，起到保险的作用． 测量消耗电能的多少 热量 达到熔点 第 4 题图放大4 ． A (2019· 潮 南 模 拟 ) 用 测 电 笔 辨 别________________，正确使用时，如果氖管发光，表明测电笔接触的是________线，如图所示的两种操 作 方 法 正 确 的 做 法 是 ________( 填 “ 甲 ” 或“乙”)． 火线和零线 火 乙 第 4 题图还原第 5 题5．B 小利在家里开着空调看电视，当妈妈打开电磁炉的开关炒菜时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生________，也可能是电路中用电器的________过大． 短路 总功率 第 6 题图放大6．A 如图所示是一个家庭电路中常用的五孔插座，其中 A 孔应接________线，B 孔应接________线，C 孔应接________线． 零 火 地 第 6 题图还原第 7 题图放大7．B 仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示．那么，较长的那根插头E接的是________(填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是__________________________ ____________________． 地线 先接通地线 ( 后断开地线或确保用电安...
