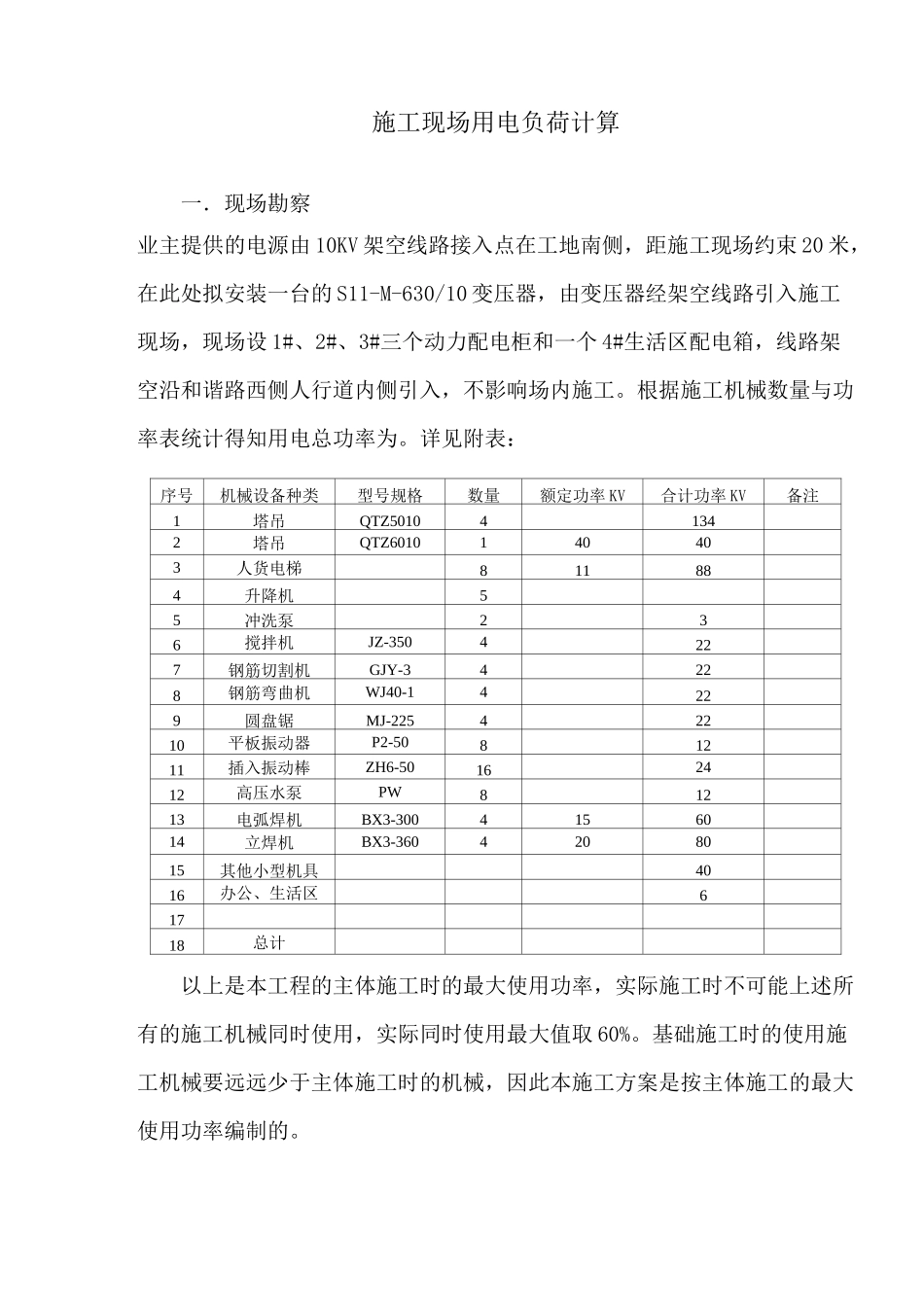

施工现场用电负荷计算一．现场勘察业主提供的电源由 10KV 架空线路接入点在工地南侧，距施工现场约束 20 米，在此处拟安装一台的 S11-M-630/10 变压器，由变压器经架空线路引入施工现场，现场设 1#、2#、3#三个动力配电柜和一个 4#生活区配电箱，线路架空沿和谐路西侧人行道内侧引入，不影响场内施工。根据施工机械数量与功率表统计得知用电总功率为。详见附表：序号机械设备种类型号规格数量额定功率 KV合计功率 KV备注1塔吊QTZ501041342塔吊QTZ6010140403人货电梯811884升降机55冲洗泵236搅拌机JZ-3504227钢筋切割机GJY-34228钢筋弯曲机WJ40-14229圆盘锯MJ-22542210平板振动器P2-5081211插入振动棒ZH6-50162412高压水泵PW81213电弧焊机BX3-3004156014立焊机BX3-3604208015其他小型机具4016办公、生活区61718总计以上是本工程的主体施工时的最大使用功率，实际施工时不可能上述所有的施工机械同时使用，实际同时使用最大值取 60%。基础施工时的使用施工机械要远远少于主体施工时的机械，因此本施工方案是按主体施工的最大使用功率编制的。综上所述，S11-M-630/10 变压器符合本工程主体及装饰期间施工用电的要求。Sll-M-630/10 变压器的安装由当地供电部门负责安装。二．工程特点本工程共 13 幢建筑，基本上可以分为东、西两个施工区，以和谐路为界，路西为高层区，主要有 8 幢高层和一幢多层，8 幢高层为 15层—22 层，分别为 21#、22#、23#、24#、25#、26#、27#、28#楼，一幢多层为 6 层是 20#楼。高层区建筑面积约为 104567m2。路西为多层区，主要有29#和 30#楼为 6 层，1#商业楼为 4 层，一幢 3 层的幼儿园。低层区建筑面积约为 10351m2。三．初步设计根据施工用电机械设备容量及现场布置的方案，根据工程特点，在高层区设三座配电房，低层区设一座配电房，办公和生活区设一台配电柜，由变压器分别架空引入。所有单体工程均设二级配电柜，共 13 台。各种配电机具均配置配电箱。所有配电干线从变压器引入一级配电柜均采用 YJV-5*20型电缆架空引入，所有一能配电柜到二级配电柜、二级配电柜到各个配电箱之间均采用 YJV-5*20 型电缆埋地铺设或沿电缆沟敷设，通过交通要道等处采用套钢管保护。临时施工用电严格按照《施工临时用电安全技术规范》JGJ46-2005 和《建筑施工安全检查标准》JGJ59-2011 及安徽省和合肥市的规定要求，本工程采用 TN—S 专用保护接零系统配电。临时施工用电设三级配电三级保护，...
