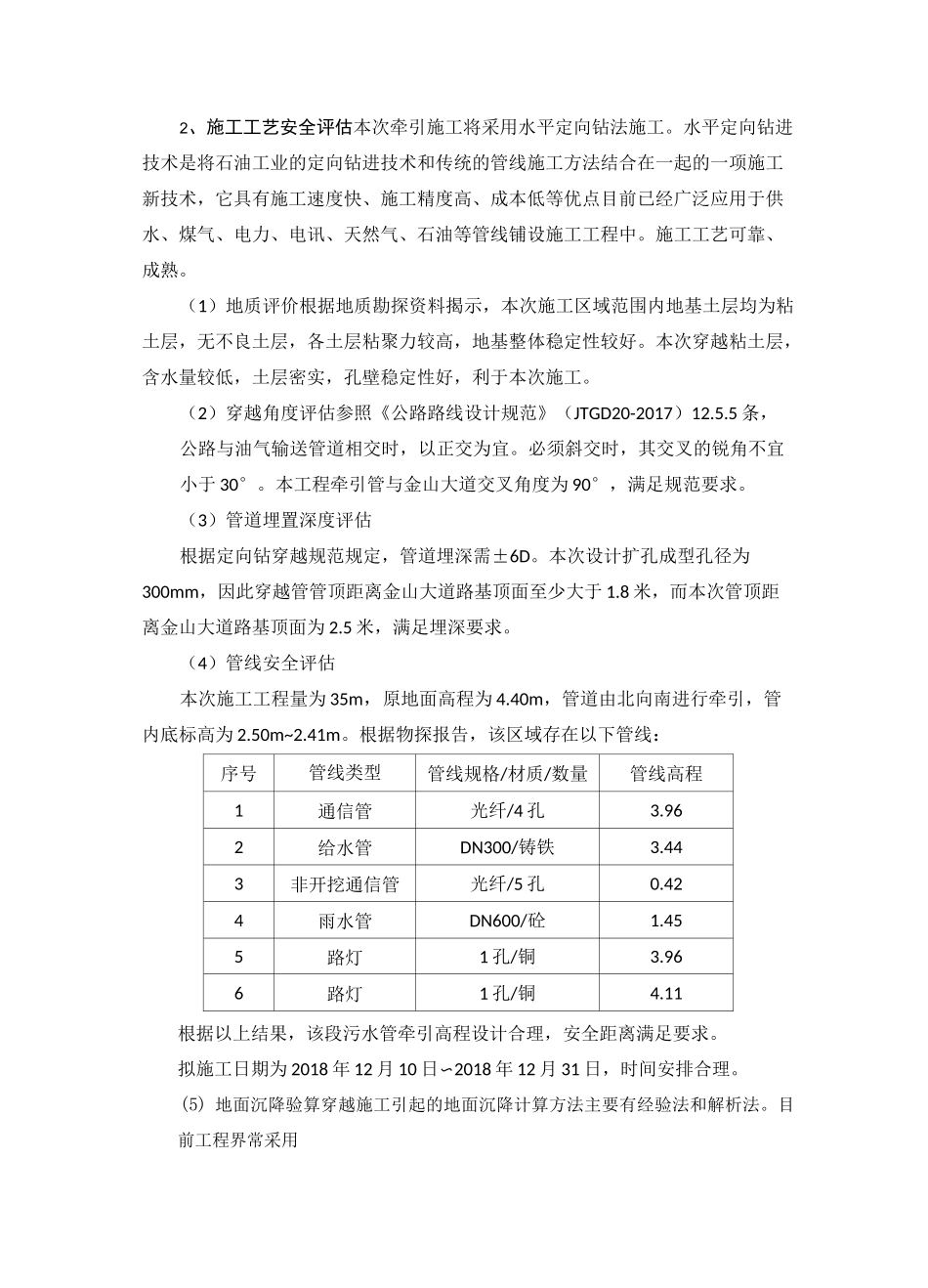

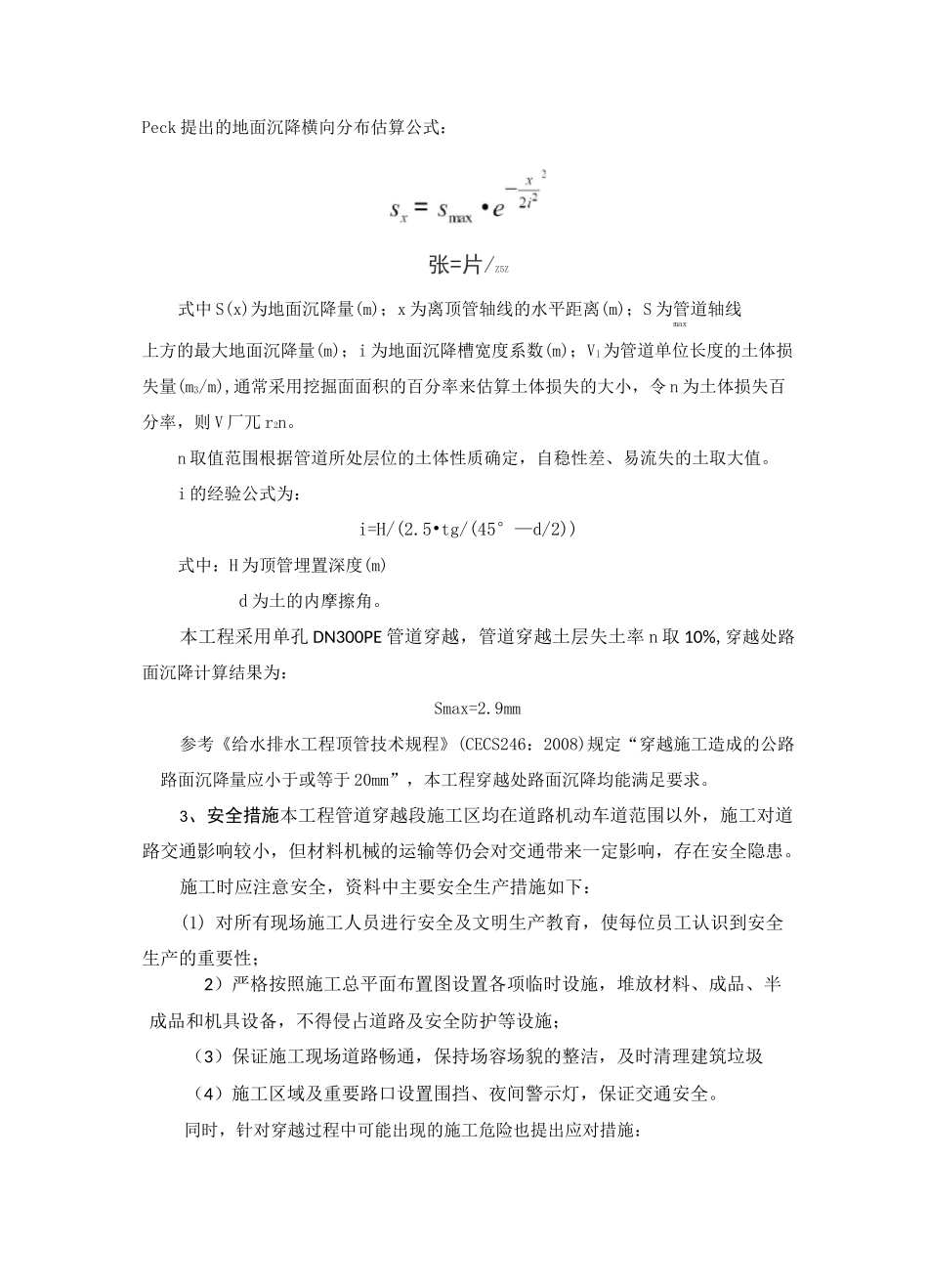

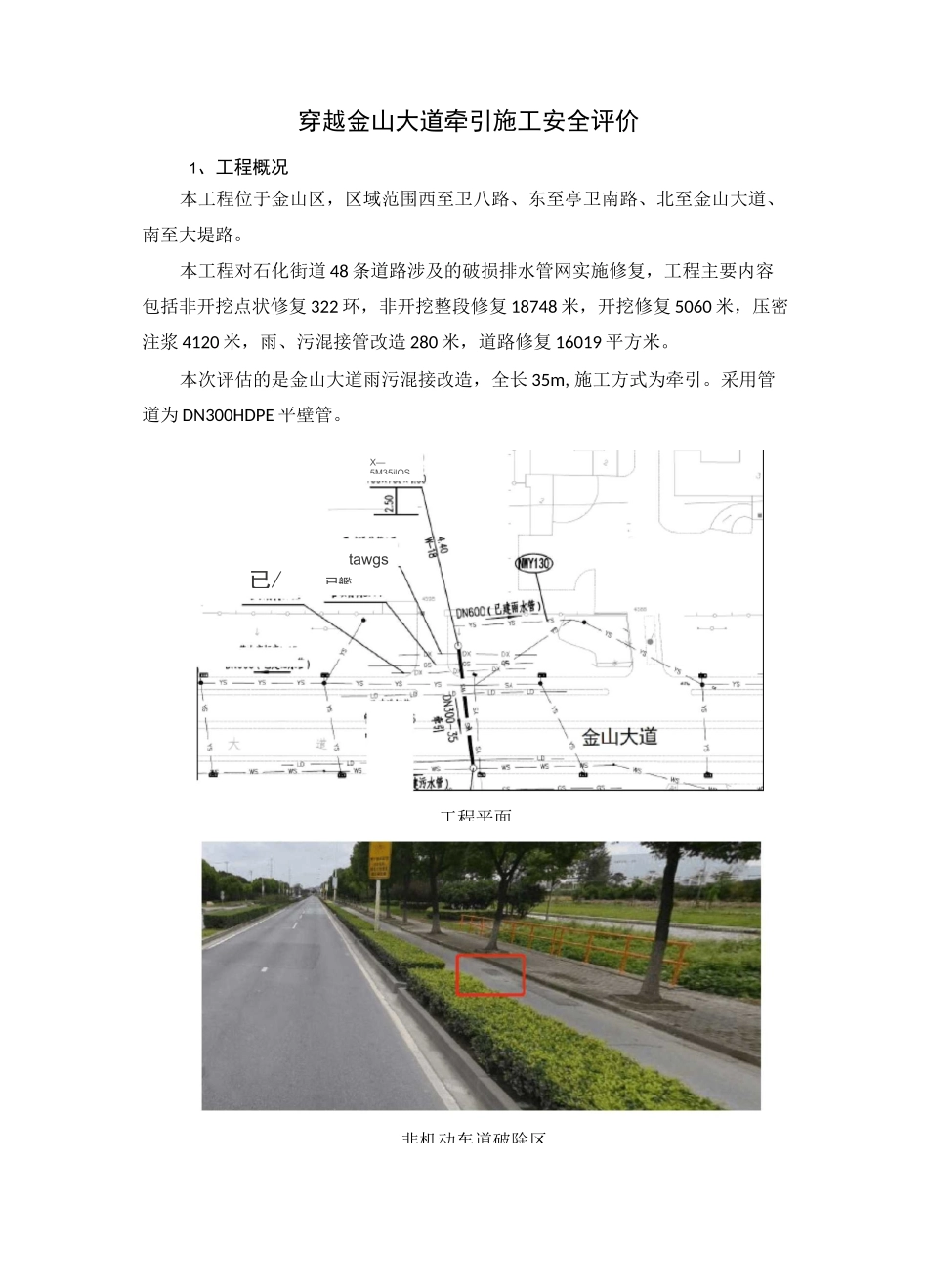

和林敵II穿越金山大道牵引施工安全评价1、工程概况本工程位于金山区，区域范围西至卫八路、东至亭卫南路、北至金山大道、南至大堤路。本工程对石化街道 48 条道路涉及的破损排水管网实施修复，工程主要内容包括非开挖点状修复 322 环，非开挖整段修复 18748 米，开挖修复 5060 米，压密注浆 4120 米，雨、污混接管改造 280 米，道路修复 16019 平方米。本次评估的是金山大道雨污混接改造，全长 35m,施工方式为牵引。采用管道为 DN300HDPE 平壁管。已/X—5M35ilOStawgs已艦工程平面非机动车道破除区2、施工工艺安全评估本次牵引施工将采用水平定向钻法施工。水平定向钻进技术是将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术，它具有施工速度快、施工精度高、成本低等优点目前已经广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工工程中。施工工艺可靠、成熟。（1）地质评价根据地质勘探资料揭示，本次施工区域范围内地基土层均为粘土层，无不良土层，各土层粘聚力较高，地基整体稳定性较好。本次穿越粘土层，含水量较低，土层密实，孔壁稳定性好，利于本次施工。（2）穿越角度评估参照《公路路线设计规范》（JTGD20-2017）12.5.5 条，公路与油气输送管道相交时，以正交为宜。必须斜交时，其交叉的锐角不宜小于 30°。本工程牵引管与金山大道交叉角度为 90°，满足规范要求。（3）管道埋置深度评估根据定向钻穿越规范规定，管道埋深需±6D。本次设计扩孔成型孔径为300mm，因此穿越管管顶距离金山大道路基顶面至少大于 1.8 米，而本次管顶距离金山大道路基顶面为 2.5 米，满足埋深要求。（4）管线安全评估本次施工工程量为 35m，原地面高程为 4.40m，管道由北向南进行牵引，管内底标高为 2.50m~2.41m。根据物探报告，该区域存在以下管线：序号管线类型管线规格/材质/数量管线高程1通信管光纤/4 孔3.962给水管DN300/铸铁3.443非开挖通信管光纤/5 孔0.424雨水管DN600/砼1.455路灯1 孔/铜3.966路灯1 孔/铜4.11根据以上结果，该段污水管牵引高程设计合理，安全距离满足要求。拟施工日期为 2018 年 12 月 10 日〜2018 年 12 月 31 日，时间安排合理。(5) 地面沉降验算穿越施工引起的地面沉降计算方法主要有经验法和解析法。目前工程界常采用Peck 提出的地面沉降横向分布估算公式：张=片/Z5Z式中 S(x)为地面沉降量(m)；x 为离顶管轴线的水平距离(m)；S 为管道轴线...
