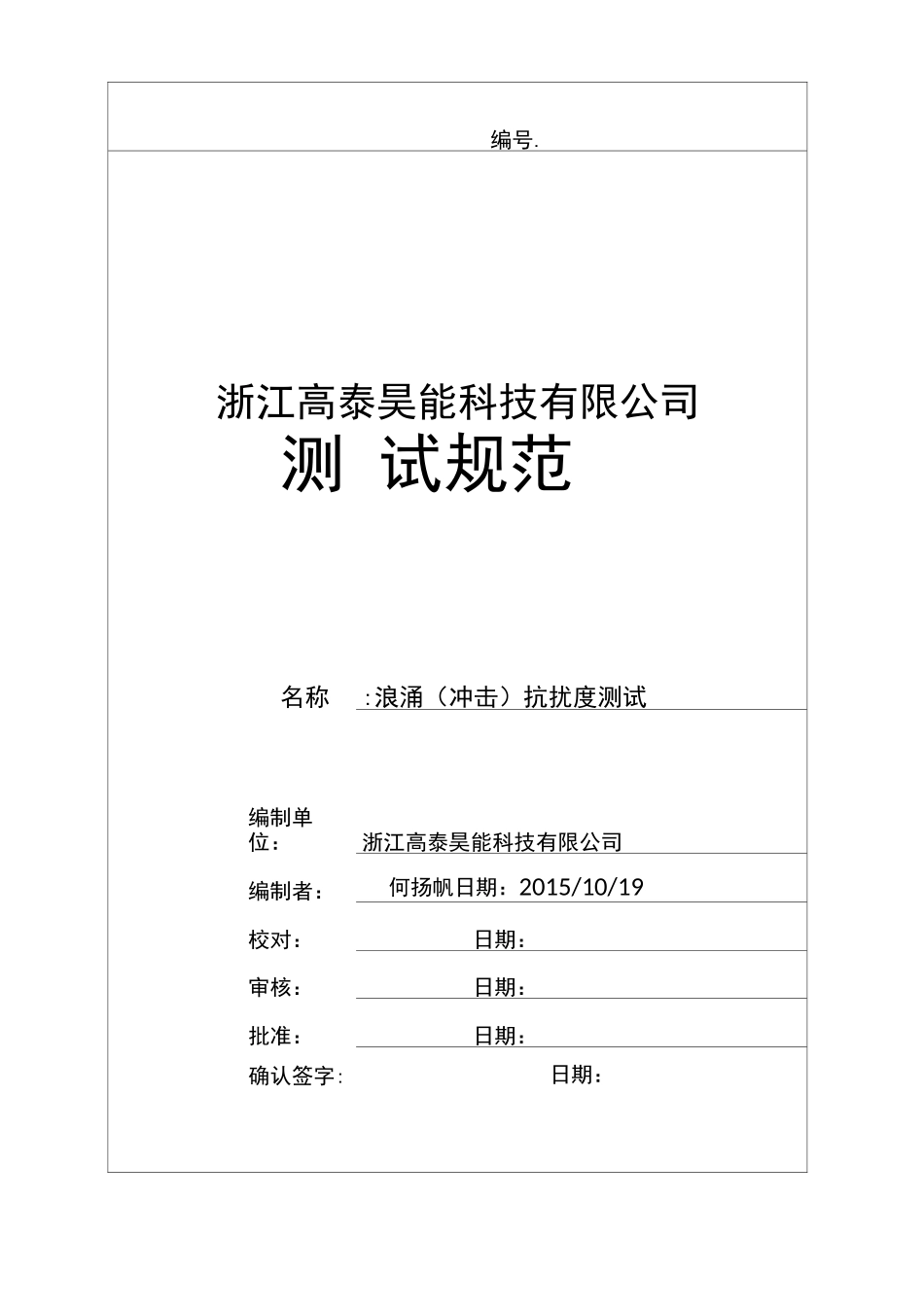

编号.浙江高泰昊能科技有限公司测 试规范名称:浪涌(冲击)抗扰度测试编制单位:浙江高泰昊能科技有限公司编制者:何扬帆日期:2015/10/19校对:日期:审核:日期:批准:日期:确认签字:日期:一、未经本公司书面同意,使用方不得传播给第三方使用及网络传播。二、本报告仅对试验样品负责。三、此测试报告应该公司专用章,否则该报告无效。四、对报告若有异议,应及时向本公司提出。五、报告无校对、审核、批准、确认签字无效。试验名称浪涌(冲击)抗扰度测试二、试验依据测试标准:GB/T17626.5-2008产品测试是否通过依据判断依据依据 1:指示灯指示正常状态:产品上电后,指示灯前 5s 暗,之后进行 1s 周期闪烁非正常状态:除了正常状态以外的,状态都归为非正常状态依据 2:上位机显示正常状态:上位机复位次数没有变化(不包括上电次数)非正常状态:上位机复位次数出现递增(不包括上电次数),判定非正常工作三、试验目的XXXX 产品浪涌(冲击)抗扰度性能测试四、试验样品编号产品名称线路板编号生产批号硬件选焊状态1#文件地址:2#文件地址:五、试验设备工具和工装名称工装编号数量工具和工装说明12V 蓄电池电源1锂电池 12V 输出,尽量不使用开关电源电池工装1依据不冋测试产品进行确定EMS61000-5A 雷击浪涌发生器1FLUKE-287C 数字万用表1绝缘电阻检测工装1电流工装1EMC 滤波器1CANPro 分析仪1笔记本及上位机1连接线若干六、试验条件(试验方法)1、试验条件温度:15〜35°C相对湿度:10%〜75%锂电池工装大气压力:86kPa〜106kPa群脉冲参数电压:±2.0KV频率:60s 一次,共 10 次2、浪涌(冲击)测试方法及步骤(1)连线方式说明:XXXX 测试板由 12V 锂电池电源供电,电池正和电池负接入群脉冲发生器,群脉冲发生器3)测试步骤a、打开 L-N 测试程序b、接通群脉冲输入和输出电压:点击 EUTc、运行:点击 RUN,观察指示灯状态d、根据以下参数进行重复测试耦合方式外壳连接状态程序名称电压电源正-电源负电池负/外壳相连L-N±0.5KV/1KV/1.5KV/2KV电源正-PE-电源负电池负/外壳相连L-PE-N±0.5KV/1KV/1.5KV/2KV电源正-电源负电池负/外壳相连L-N±0.5KV/1KV/1.5KV/2KV电源正-PE-电源负电池负/外壳相连L-PE-N±0.5KV/1KV/1.5KV/2KV电源正-电源负电池负/外壳不相连L-N±0.5KV/1KV/1.5KV/2KV电源正-PE-电源负电池负/外壳不相连L-PE-N±0.5KV/1KV/1.5KV/2KV电源正-电源负电池负/外壳不相连L-N±0.5KV/1KV/1.5KV/2KV电源正-P...
