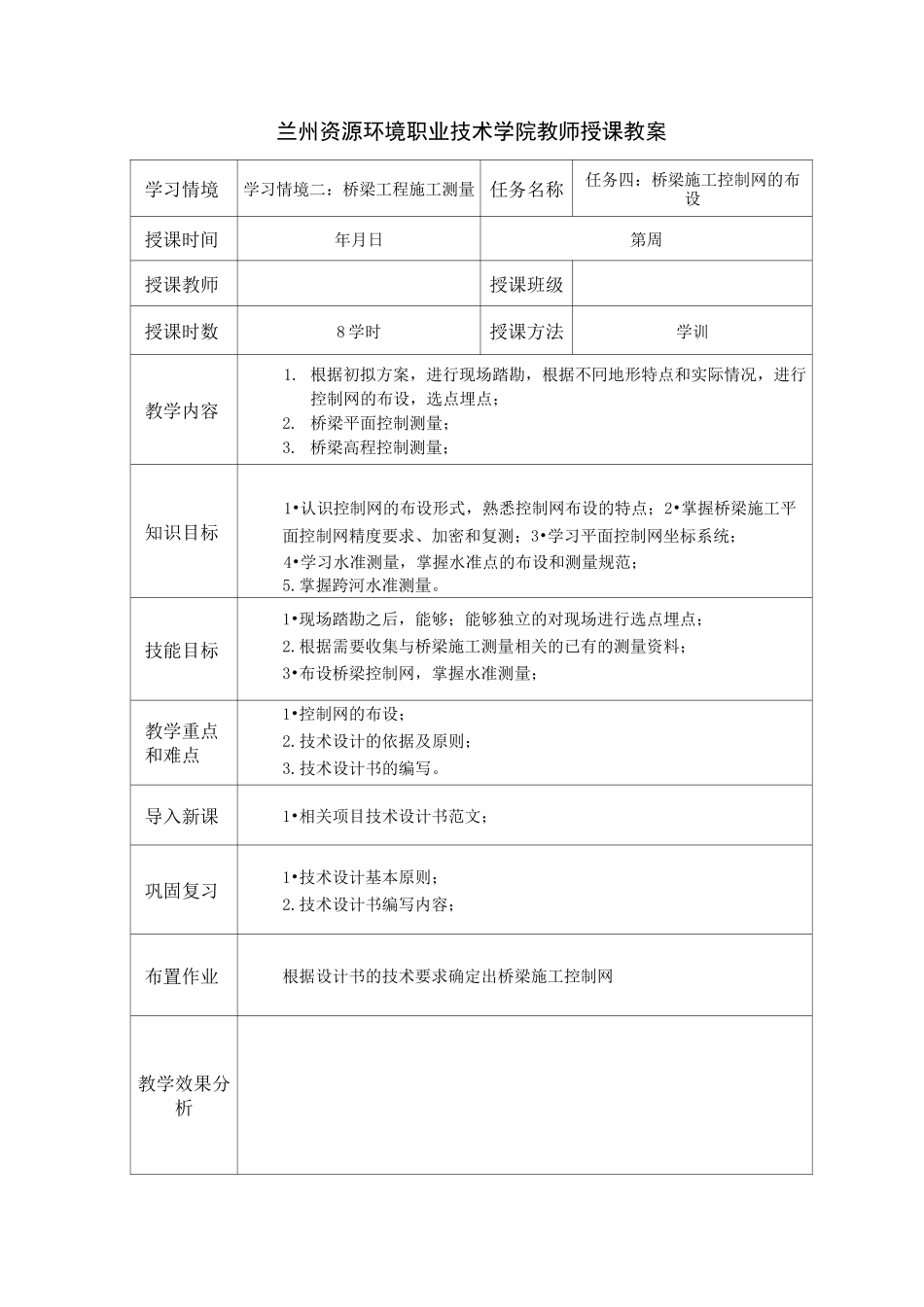

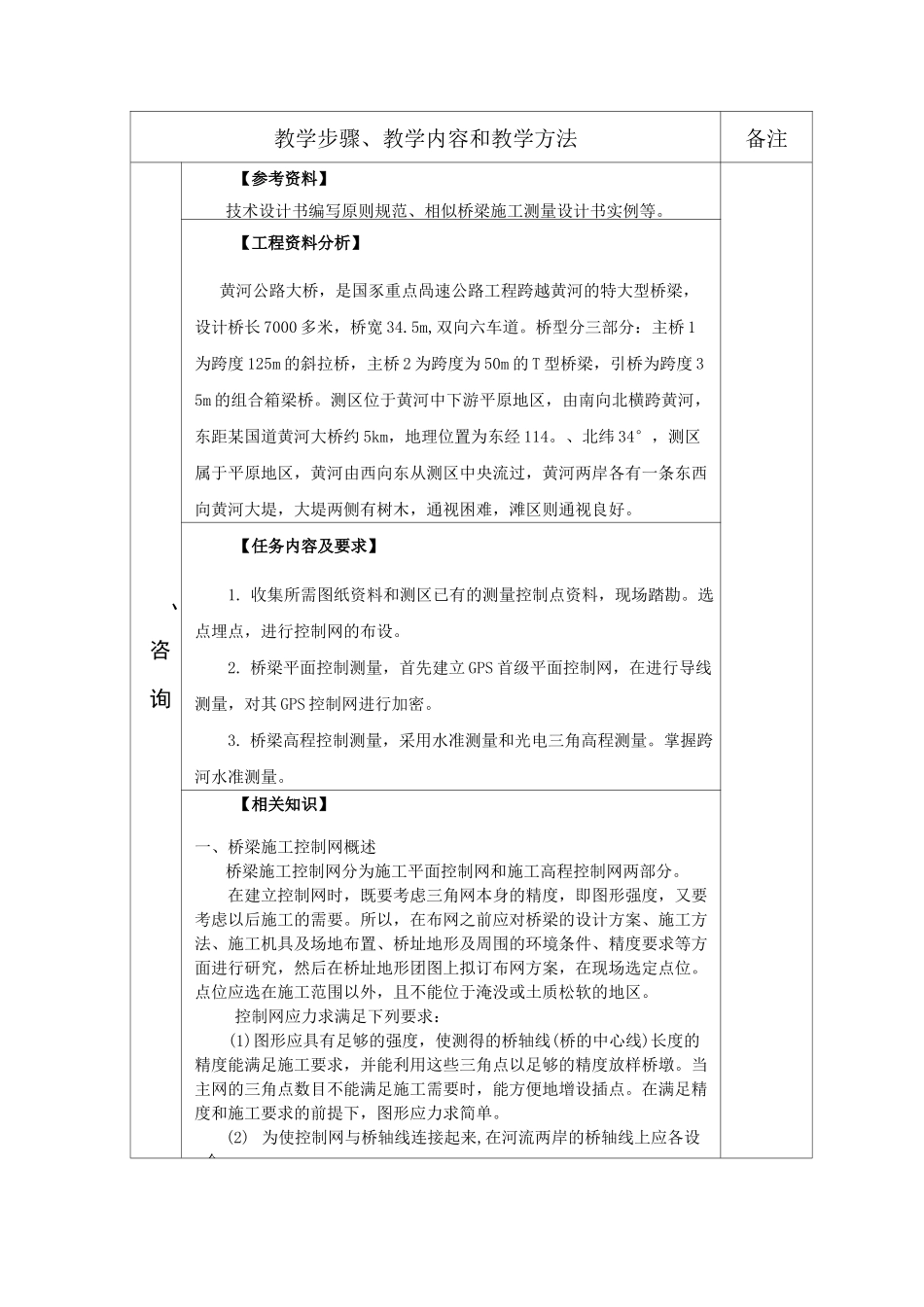

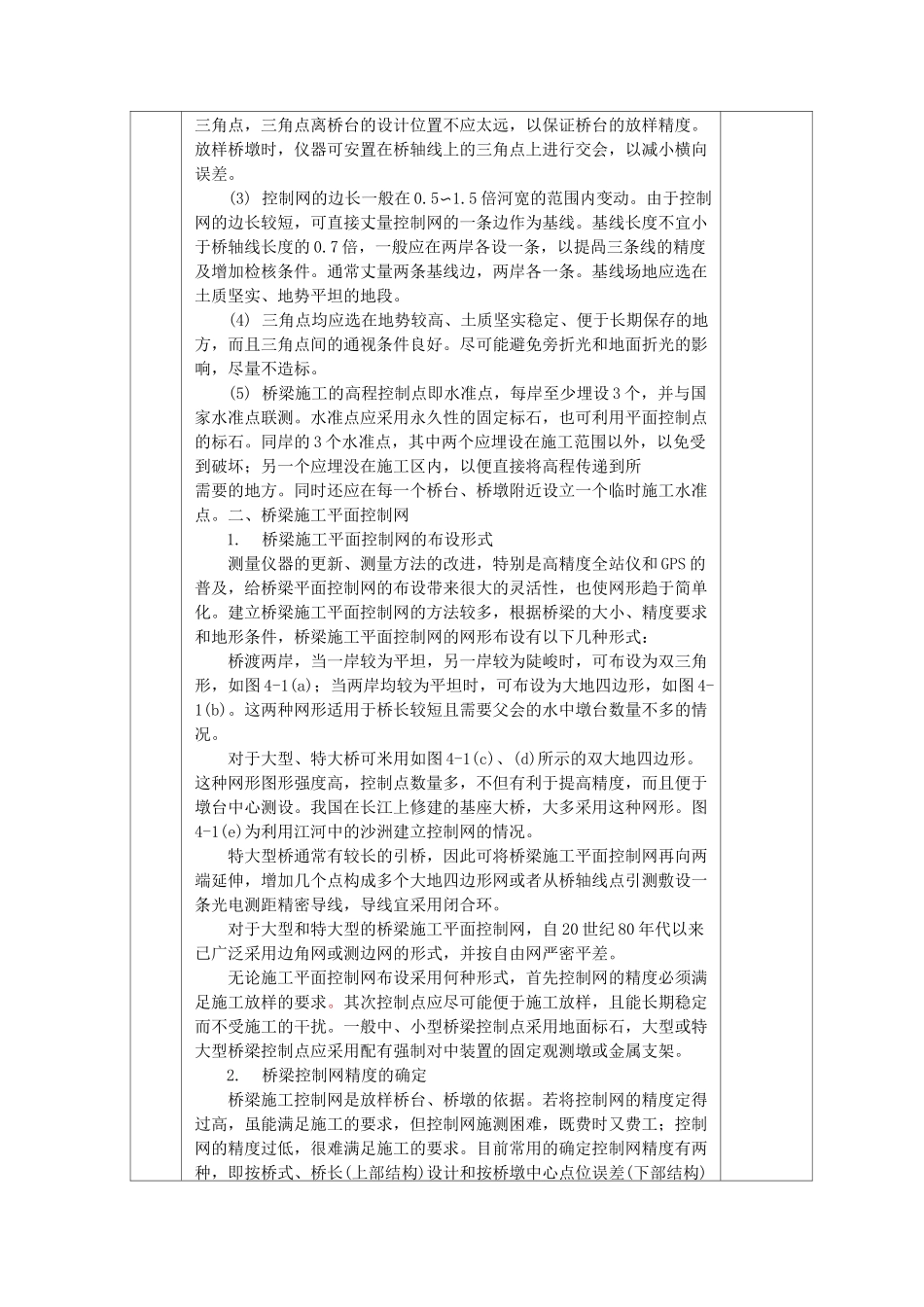

兰州资源环境职业技术学院教师授课教案学习情境学习情境二：桥梁工程施工测量 任务名称任务四：桥梁施工控制网的布设授课时间年月日第周授课教师授课班级授课时数8 学时授课方法学训教学内容1. 根据初拟方案，进行现场踏勘，根据不冋地形特点和实际情况，进行控制网的布设，选点埋点；2. 桥梁平面控制测量；3. 桥梁高程控制测量；知识目标1•认识控制网的布设形式，熟悉控制网布设的特点；2•掌握桥梁施工平面控制网精度要求、加密和复测；3•学习平面控制网坐标系统；4•学习水准测量，掌握水准点的布设和测量规范；5.掌握跨河水准测量。技能目标1•现场踏勘之后，能够；能够独立的对现场进行选点埋点；2.根据需要收集与桥梁施工测量相关的已有的测量资料；3•布设桥梁控制网，掌握水准测量；教学重点和难点1•控制网的布设；2.技术设计的依据及原则；3.技术设计书的编写。导入新课1•相关项目技术设计书范文；巩固复习1•技术设计基本原则；2.技术设计书编写内容；布置作业根据设计书的技术要求确定出桥梁施工控制网教学效果分析教学步骤、教学内容和教学方法备注、咨询【参考资料】技术设计书编写原则规范、相似桥梁施工测量设计书实例等。【工程资料分析】黄河公路大桥，是国豕重点咼速公路工程跨越黄河的特大型桥梁，设计桥长 7000 多米，桥宽 34.5m,双向六车道。桥型分三部分：主桥 1为跨度 125m 的斜拉桥，主桥 2 为跨度为 50m 的 T 型桥梁，引桥为跨度 35m 的组合箱梁桥。测区位于黄河中下游平原地区，由南向北横跨黄河，东距某国道黄河大桥约 5km，地理位置为东经 114。、北纬 34°，测区属于平原地区，黄河由西向东从测区中央流过，黄河两岸各有一条东西向黄河大堤，大堤两侧有树木，通视困难，滩区则通视良好。【任务内容及要求】1. 收集所需图纸资料和测区已有的测量控制点资料，现场踏勘。选点埋点，进行控制网的布设。2. 桥梁平面控制测量，首先建立 GPS 首级平面控制网，在进行导线测量，对其 GPS 控制网进行加密。3. 桥梁高程控制测量，采用水准测量和光电三角高程测量。掌握跨河水准测量。【相关知识】一、桥梁施工控制网概述桥梁施工控制网分为施工平面控制网和施工高程控制网两部分。在建立控制网时，既要考虑三角网本身的精度，即图形强度，又要考虑以后施工的需要。所以，在布网之前应对桥梁的设计方案、施工方法、施工机具及场地布置、桥址地形及周围的环境条件、精度要求等方面进行研究，然后...
