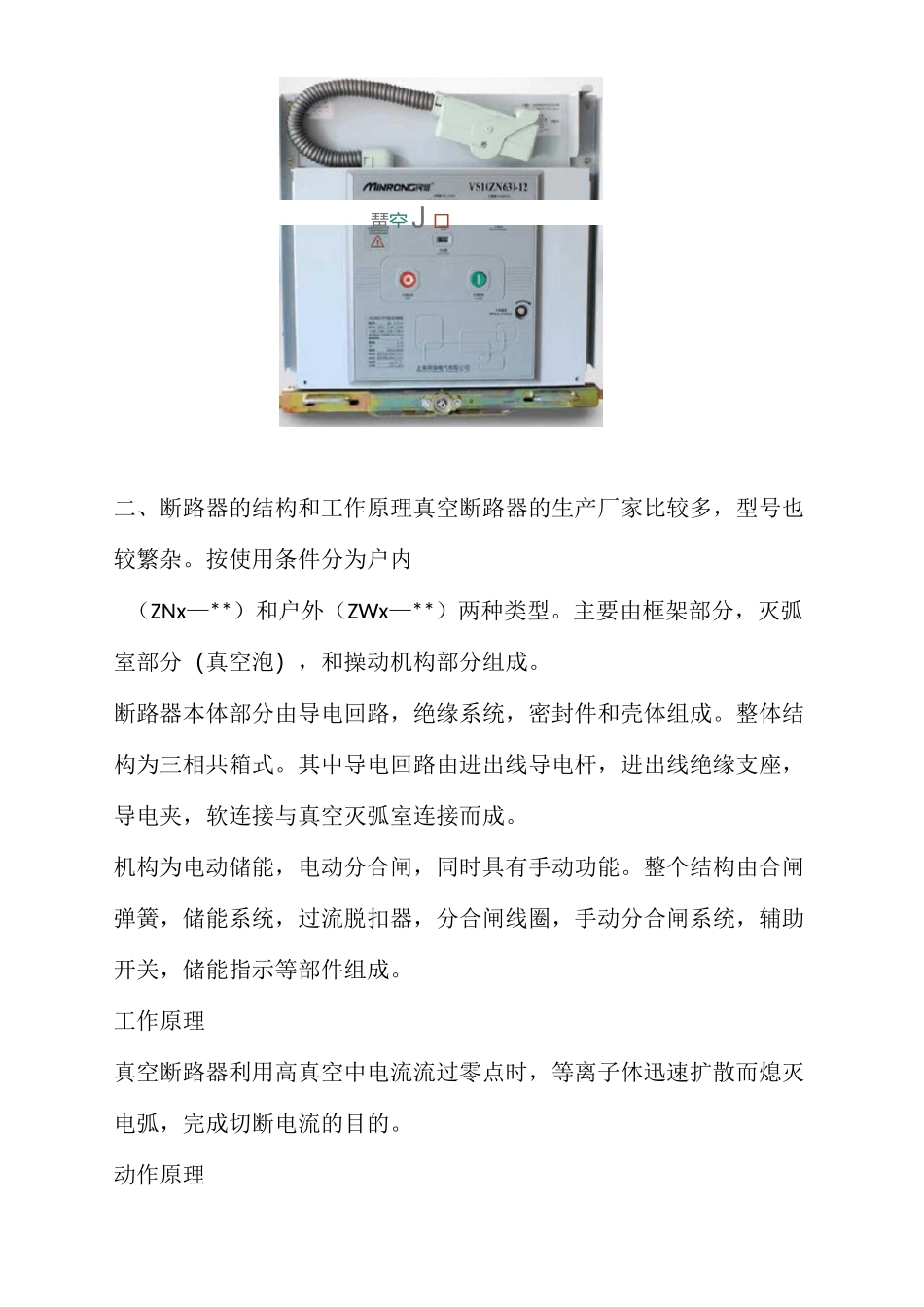

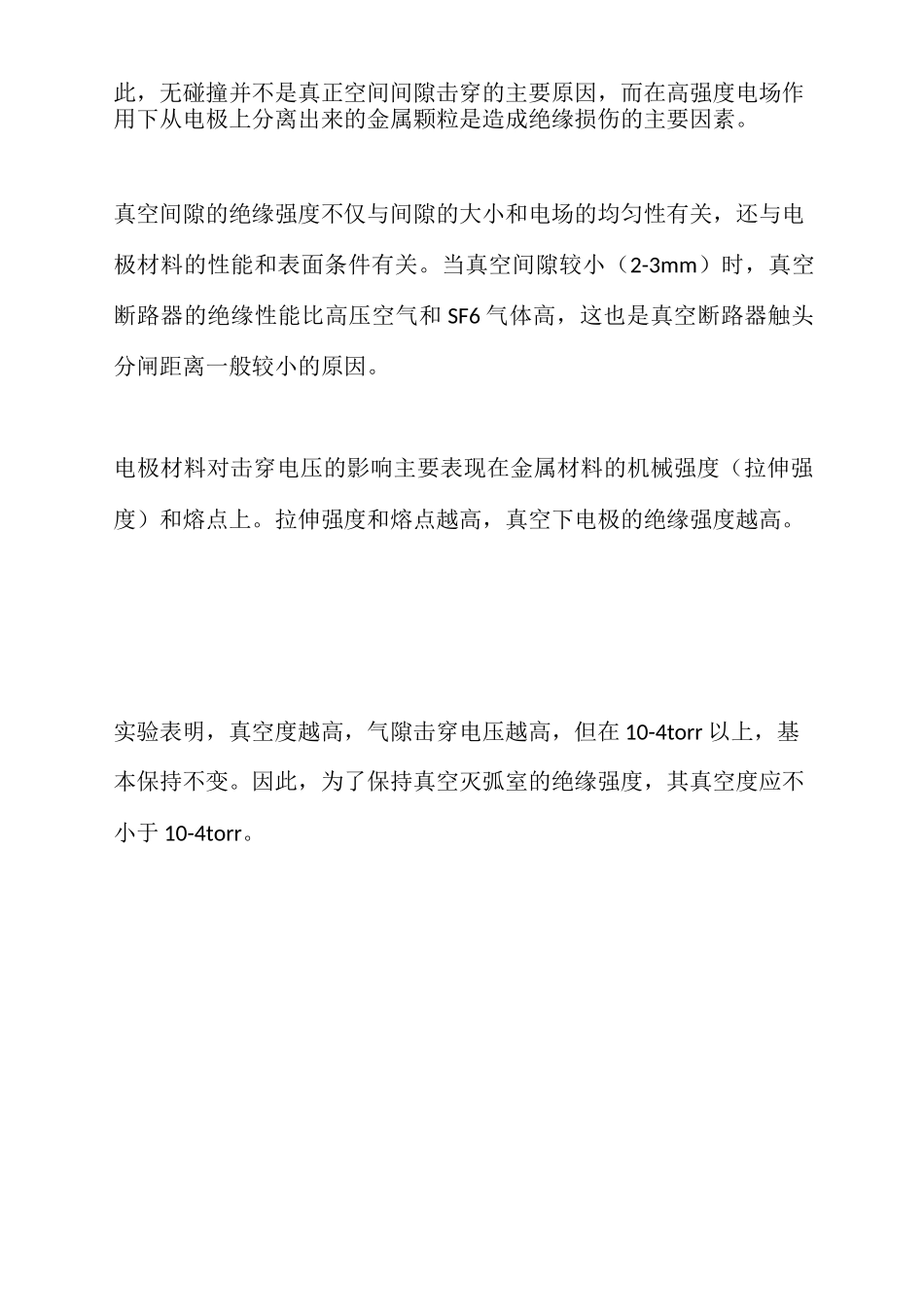

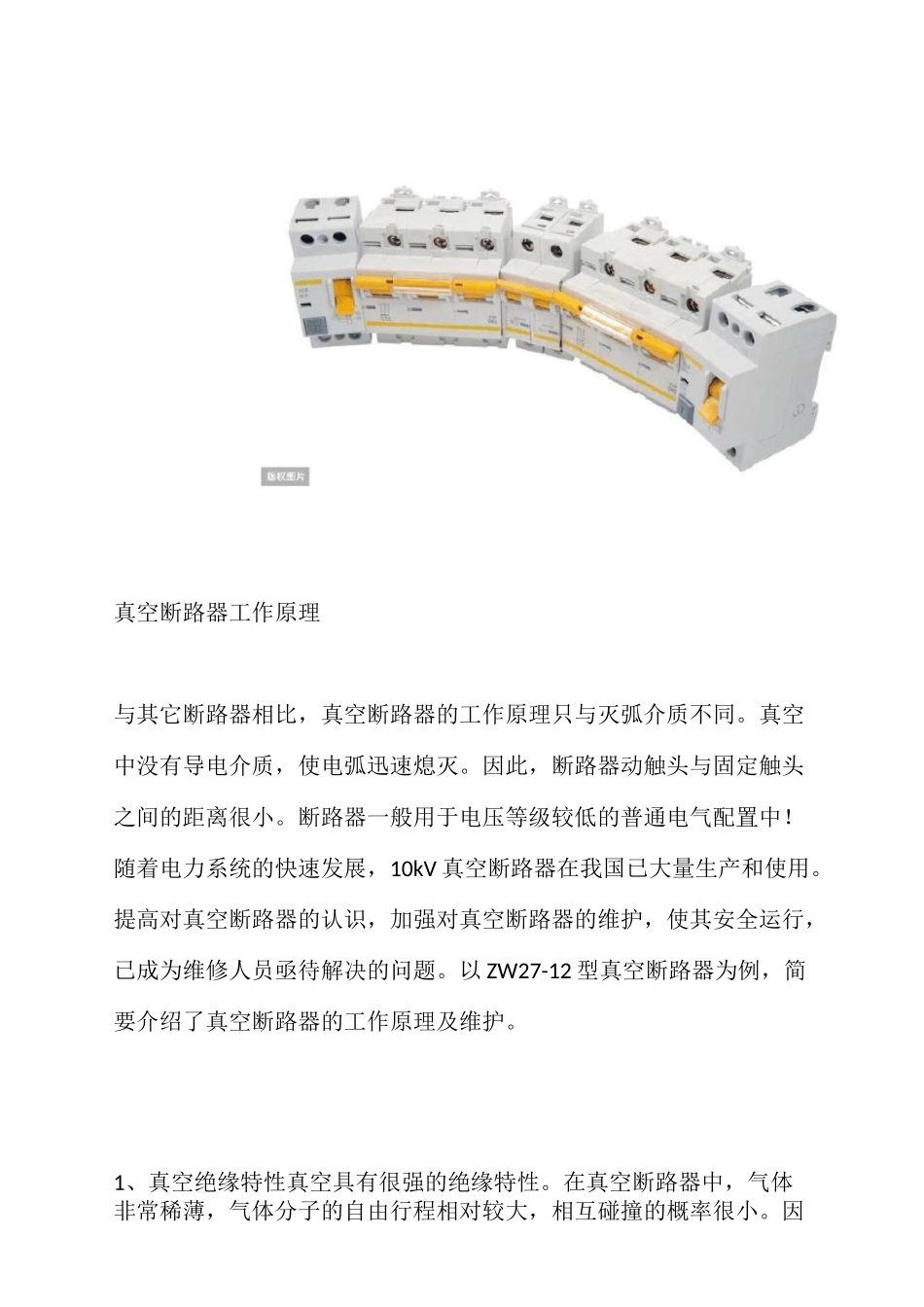

真空断路器工作原理与其它断路器相比，真空断路器的工作原理只与灭弧介质不同。真空中没有导电介质，使电弧迅速熄灭。因此，断路器动触头与固定触头之间的距离很小。断路器一般用于电压等级较低的普通电气配置中！随着电力系统的快速发展，10kV 真空断路器在我国已大量生产和使用。提高对真空断路器的认识，加强对真空断路器的维护，使其安全运行，已成为维修人员亟待解决的问题。以 ZW27-12 型真空断路器为例，简要介绍了真空断路器的工作原理及维护。1、真空绝缘特性真空具有很强的绝缘特性。在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，相互碰撞的概率很小。因此，无碰撞并不是真正空间间隙击穿的主要原因，而在高强度电场作用下从电极上分离出来的金属颗粒是造成绝缘损伤的主要因素。真空间隙的绝缘强度不仅与间隙的大小和电场的均匀性有关，还与电极材料的性能和表面条件有关。当真空间隙较小（2-3mm）时，真空断路器的绝缘性能比高压空气和 SF6 气体高，这也是真空断路器触头分闸距离一般较小的原因。电极材料对击穿电压的影响主要表现在金属材料的机械强度（拉伸强度）和熔点上。拉伸强度和熔点越高，真空下电极的绝缘强度越高。实验表明，真空度越高，气隙击穿电压越高，但在 10-4torr 以上，基本保持不变。因此，为了保持真空灭弧室的绝缘强度，其真空度应不小于 10-4torr。二、断路器的结构和工作原理真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx—**）两种类型。主要由框架部分，灭弧室部分（真空泡），和操动机构部分组成。断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。机构为电动储能，电动分合闸，同时具有手动功能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。动作原理琶空J 口储能过程：当储能电机 14 接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子 10 带动拐臂 9 及连板 7 摆动，推动储能棘爪 6 摆动，使棘轮 11 转动，当棘轮 11 上的销与储能轴套 32 的板靠住以后，二者一起运动，使挂在储能轴套上 32 上的合闸弹簧 21 拉长。储能轴套 3...
