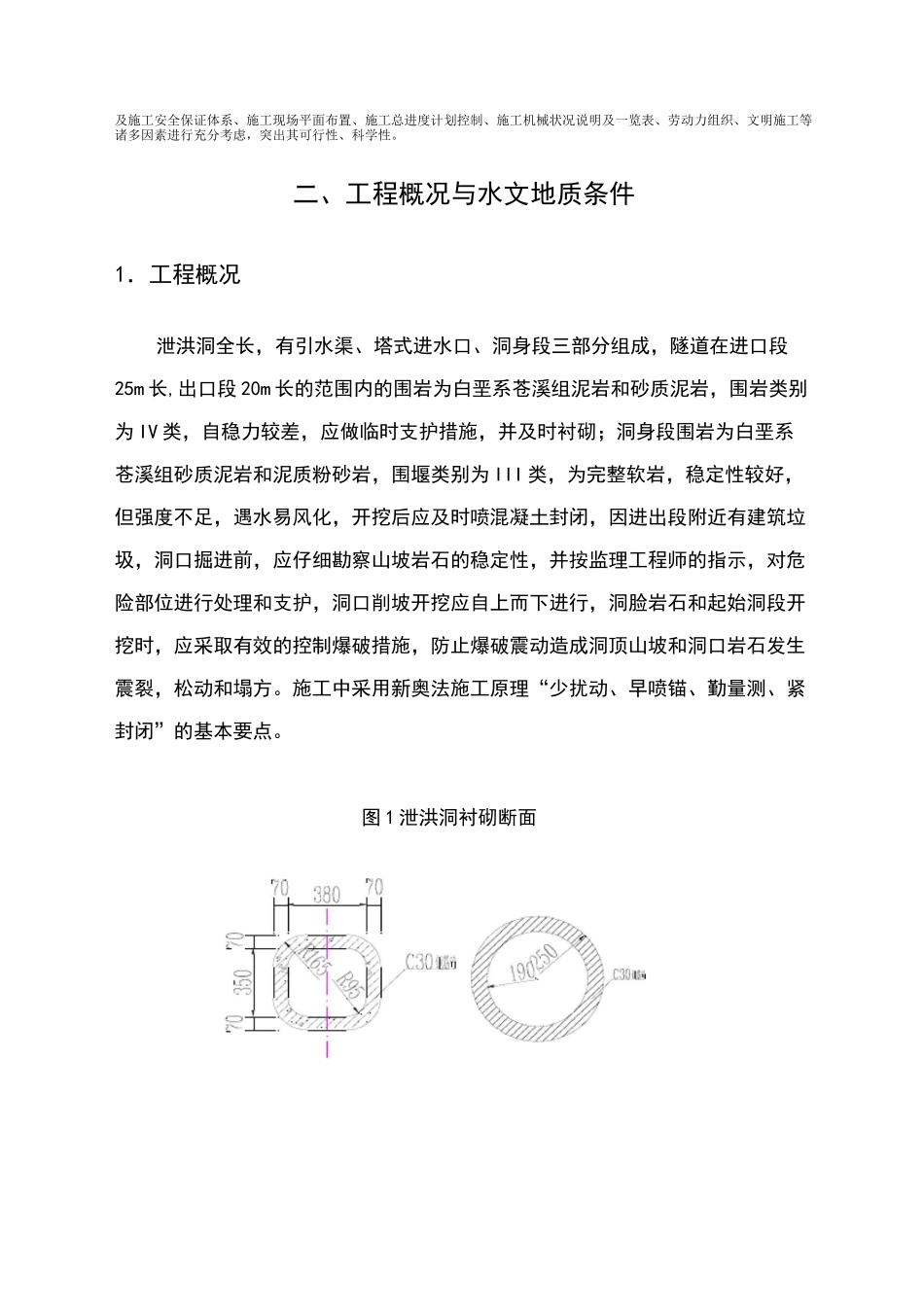

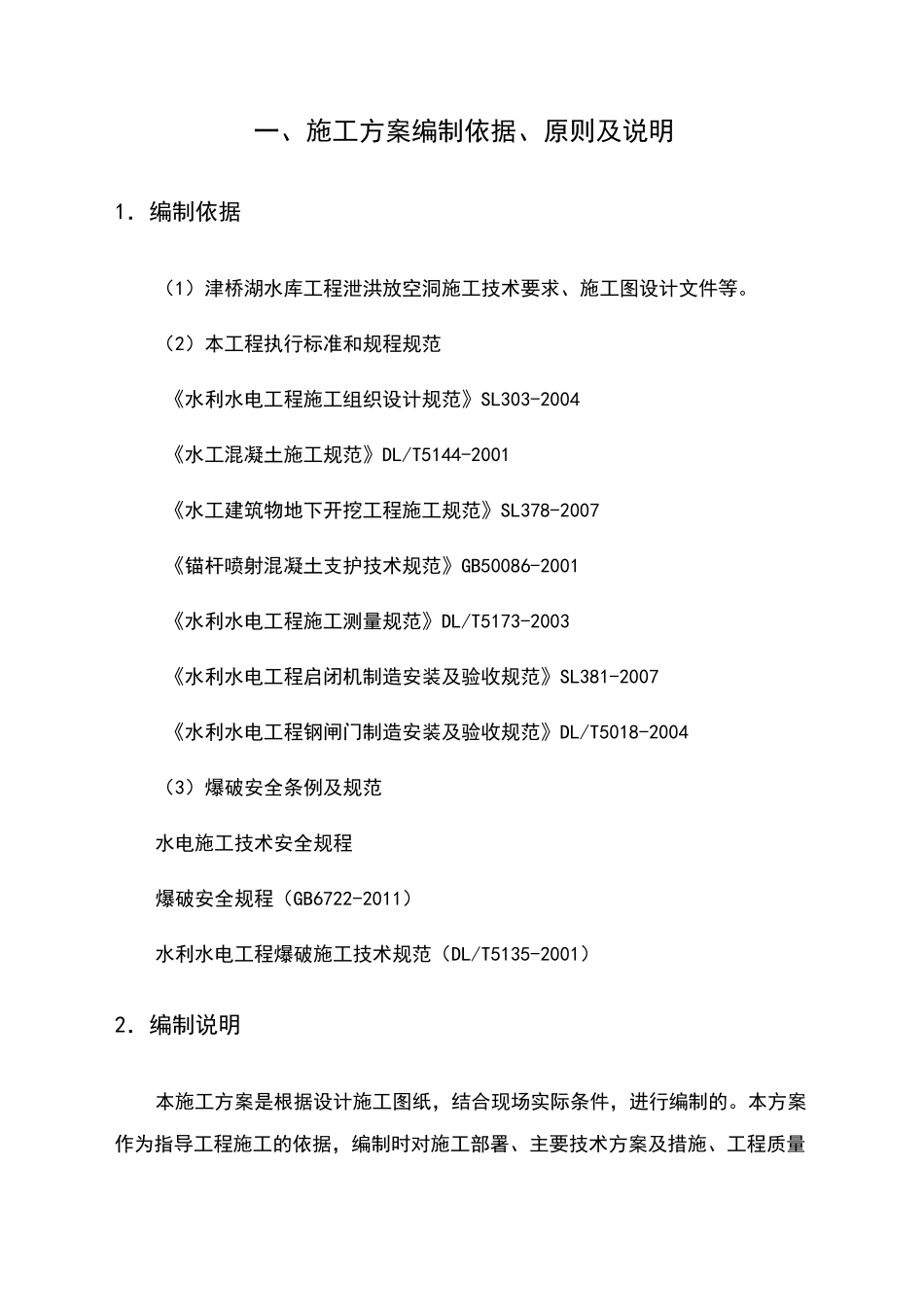

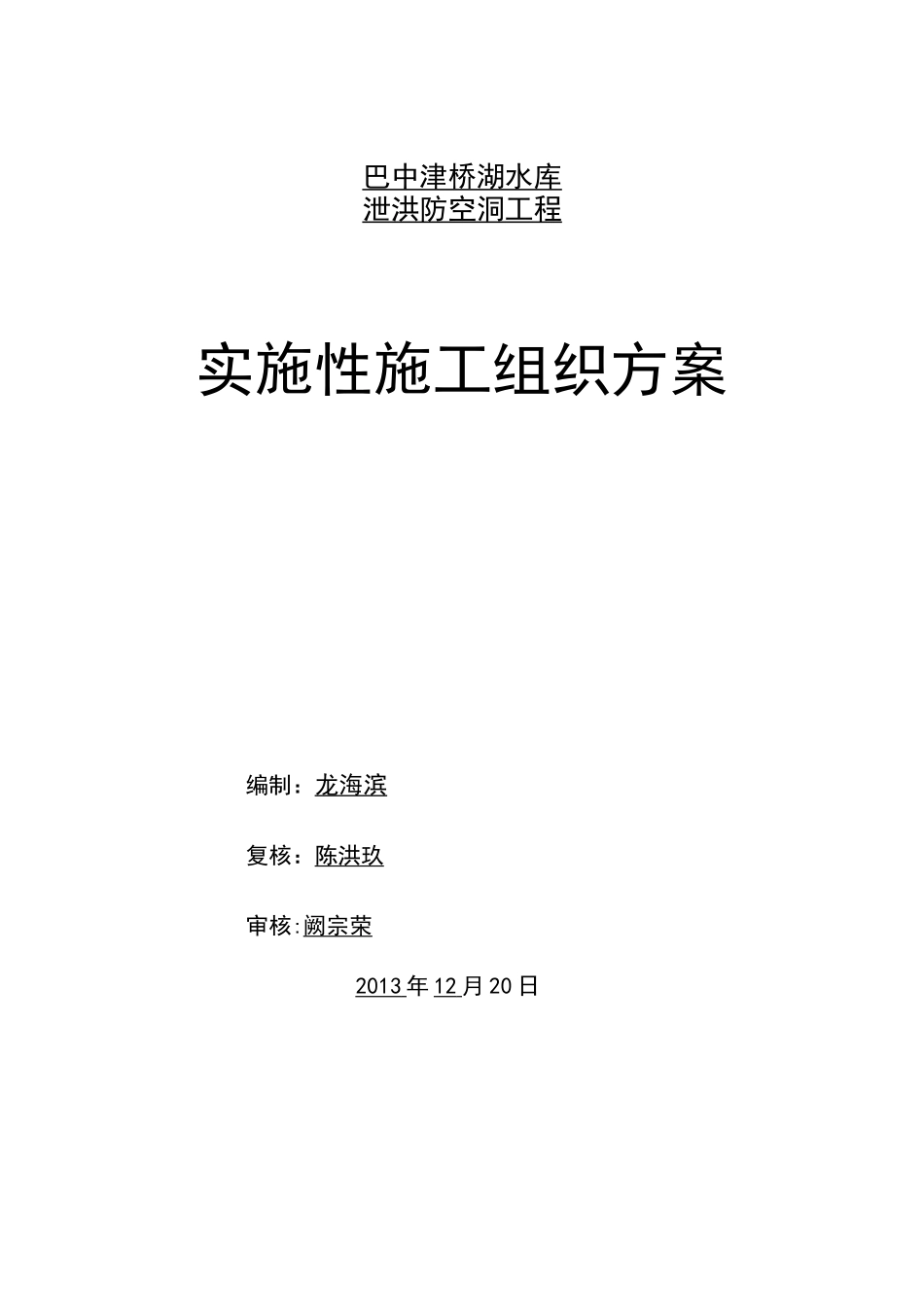

巴中津桥湖水库泄洪防空洞工程实施性施工组织方案编制：龙海滨复核：陈洪玖审核:阙宗荣2013 年 12 月 20 日一、施工方案编制依据、原则及说明1．编制依据（1）津桥湖水库工程泄洪放空洞施工技术要求、施工图设计文件等。（2）本工程执行标准和规程规范《水利水电工程施工组织设计规范》SL303-2004《水工混凝土施工规范》DL/T5144-2001《水工建筑物地下开挖工程施工规范》SL378-2007《锚杆喷射混凝土支护技术规范》GB50086-2001《水利水电工程施工测量规范》DL/T5173-2003《水利水电工程启闭机制造安装及验收规范》SL381-2007《水利水电工程钢闸门制造安装及验收规范》DL/T5018-2004（3）爆破安全条例及规范水电施工技术安全规程爆破安全规程（GB6722-2011）水利水电工程爆破施工技术规范（DL/T5135-2001）2．编制说明本施工方案是根据设计施工图纸，结合现场实际条件，进行编制的。本方案作为指导工程施工的依据，编制时对施工部署、主要技术方案及措施、工程质量及施工安全保证体系、施工现场平面布置、施工总进度计划控制、施工机械状况说明及一览表、劳动力组织、文明施工等诸多因素进行充分考虑，突出其可行性、科学性。二、工程概况与水文地质条件1．工程概况泄洪洞全长，有引水渠、塔式进水口、洞身段三部分组成，隧道在进口段25m 长,出口段 20m 长的范围内的围岩为白垩系苍溪组泥岩和砂质泥岩，围岩类别为 IV 类，自稳力较差，应做临时支护措施，并及时衬砌；洞身段围岩为白垩系苍溪组砂质泥岩和泥质粉砂岩，围堰类别为 III 类，为完整软岩，稳定性较好，但强度不足，遇水易风化，开挖后应及时喷混凝土封闭，因进出段附近有建筑垃圾，洞口掘进前，应仔细勘察山坡岩石的稳定性，并按监理工程师的指示，对危险部位进行处理和支护，洞口削坡开挖应自上而下进行，洞脸岩石和起始洞段开挖时，应采取有效的控制爆破措施，防止爆破震动造成洞顶山坡和洞口岩石发生震裂，松动和塌方。施工中采用新奥法施工原理“少扰动、早喷锚、勤量测、紧封闭”的基本要点。图 1 泄洪洞衬砌断面泄洪洞主要工程量表项目单位数量洞身段石方开挖m3C30 钢筋砼m3钢筋t280沥青杉板（厚 2cm）m2塔式进水口土方开挖m3石方开挖m3C25 钢筋砼m3钢筋t图 2 泄洪洞纵断面图出口生口端/主要工程数量表：三、主要施工方法1．泄洪洞概况．泄洪洞支护结构形式根据本工程图纸《岩土工程详勘报告》资料显示，本泄洪洞上下游两端，各自向泄洪洞中间水平距离进口 25m...
