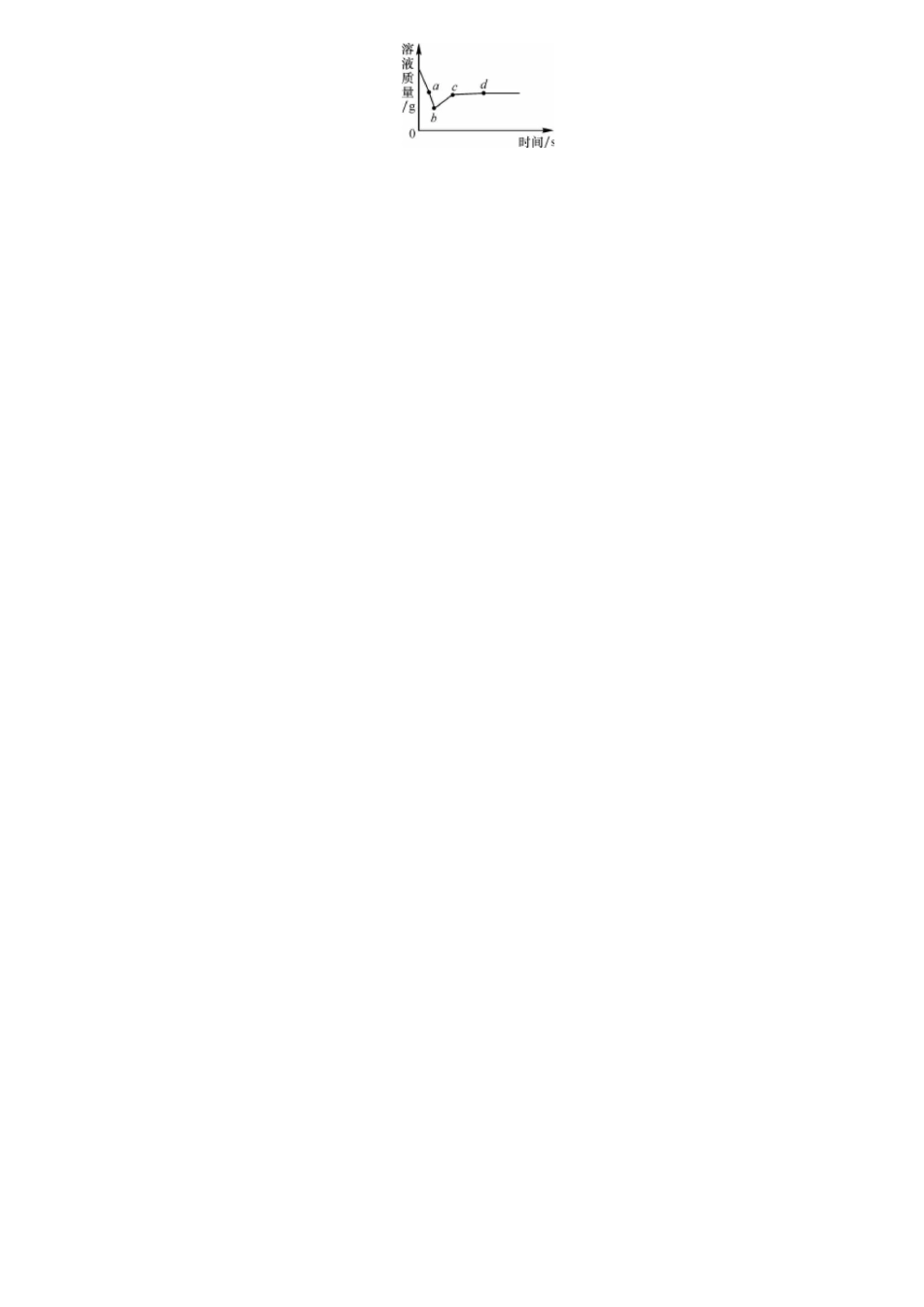

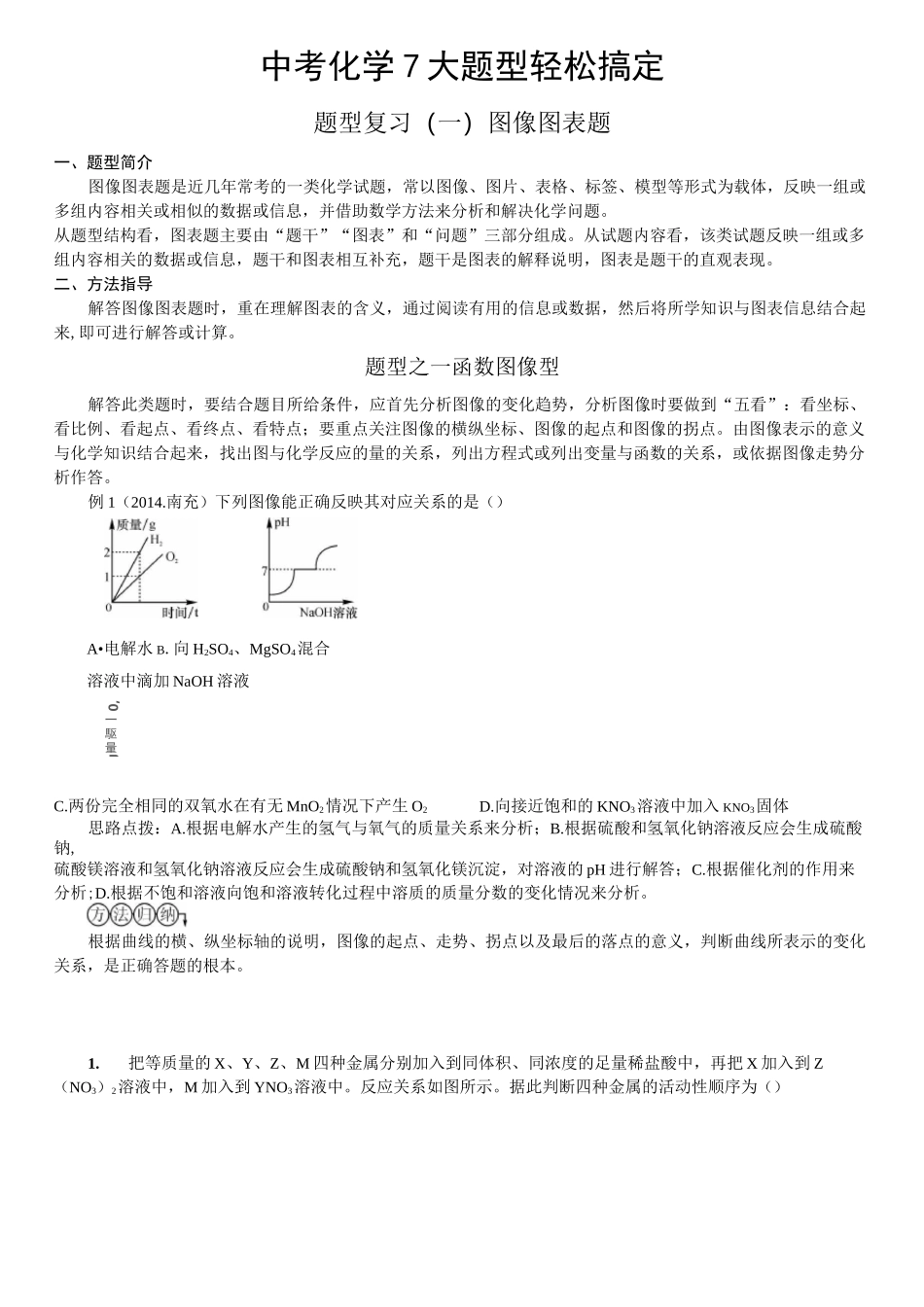

中考化学 7 大题型轻松搞定题型复习（一）图像图表题一、题型简介图像图表题是近几年常考的一类化学试题，常以图像、图片、表格、标签、模型等形式为载体，反映一组或多组内容相关或相似的数据或信息，并借助数学方法来分析和解决化学问题。从题型结构看，图表题主要由“题干”“图表”和“问题”三部分组成。从试题内容看，该类试题反映一组或多组内容相关的数据或信息，题干和图表相互补充，题干是图表的解释说明，图表是题干的直观表现。二、方法指导解答图像图表题时，重在理解图表的含义，通过阅读有用的信息或数据，然后将所学知识与图表信息结合起来,即可进行解答或计算。题型之一函数图像型解答此类题时，要结合题目所给条件，应首先分析图像的变化趋势，分析图像时要做到“五看”：看坐标、看比例、看起点、看终点、看特点；要重点关注图像的横纵坐标、图像的起点和图像的拐点。由图像表示的意义与化学知识结合起来，找出图与化学反应的量的关系，列出方程式或列出变量与函数的关系，或依据图像走势分析作答。例 1（2014.南充）下列图像能正确反映其对应关系的是（）A•电解水 B.向 H2SO4、MgSO4混合溶液中滴加 NaOH 溶液C.两份完全相同的双氧水在有无 MnO2情况下产生 O2D.向接近饱和的 KNO3溶液中加入 KNO3固体思路点拨：A.根据电解水产生的氢气与氧气的质量关系来分析；B.根据硫酸和氢氧化钠溶液反应会生成硫酸钠,硫酸镁溶液和氢氧化钠溶液反应会生成硫酸钠和氢氧化镁沉淀，对溶液的 pH 进行解答；C.根据催化剂的作用来分析;D.根据不饱和溶液向饱和溶液转化过程中溶质的质量分数的变化情况来分析。根据曲线的横、纵坐标轴的说明，图像的起点、走势、拐点以及最后的落点的意义，判断曲线所表示的变化关系，是正确答题的根本。1.把等质量的 X、Y、Z、M 四种金属分别加入到同体积、同浓度的足量稀盐酸中，再把 X 加入到 Z（NO3）2溶液中，M 加入到 YNO3溶液中。反应关系如图所示。据此判断四种金属的活动性顺序为（）0,一駆量/gA.Z>X>M>YB.X>Z>M>YC.X>Z>Y>MD.Y>M>Z>X2.（2015・杭州）向甲物质中逐渐加入乙物质至过量。若 x 轴表示加入乙物质的质量，贝 9 下列选项与下图不相符合的是（）选项甲物质乙物质y 轴表示的含义A二氧化锰过氧化氢溶液二氧化锰的质量BtC 的水硝酸钾tC 时硝酸钾的溶解度C氯化银稀硝酸氯化银的质量D饱和石灰水生石灰溶液的质量3.（2014.达州）下图表示 X、Y、Z 三种物质的溶解度曲线，下...
