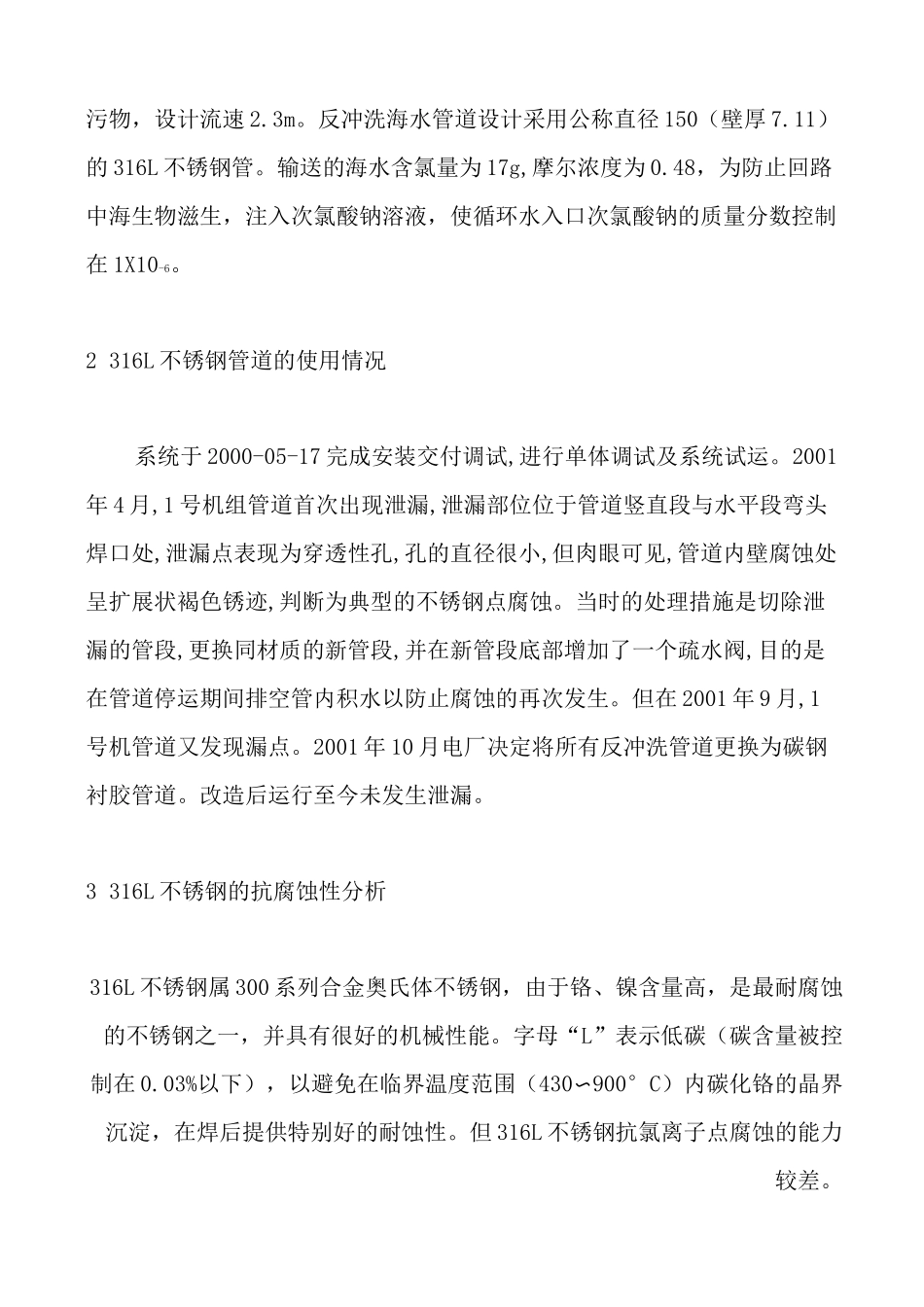

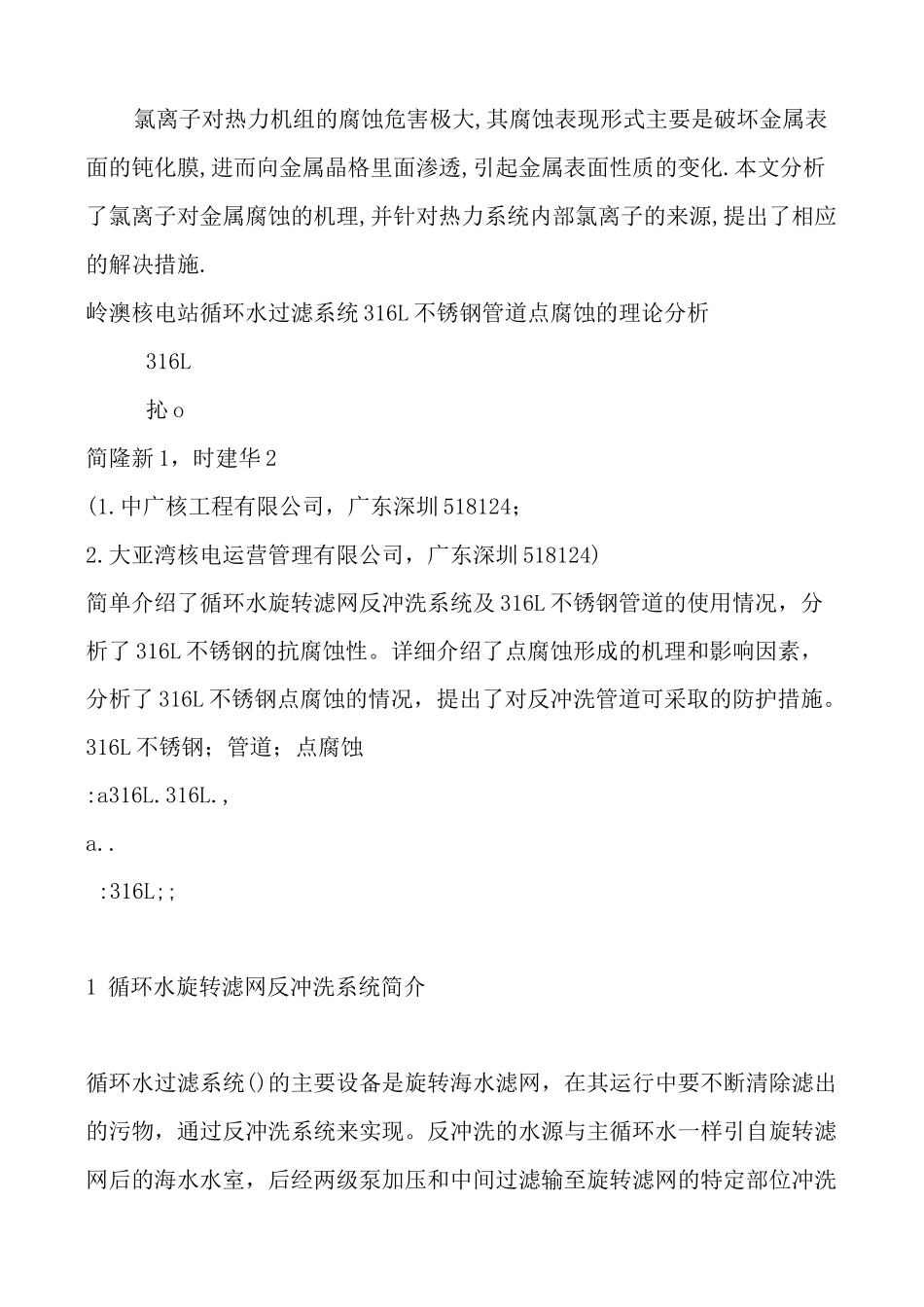

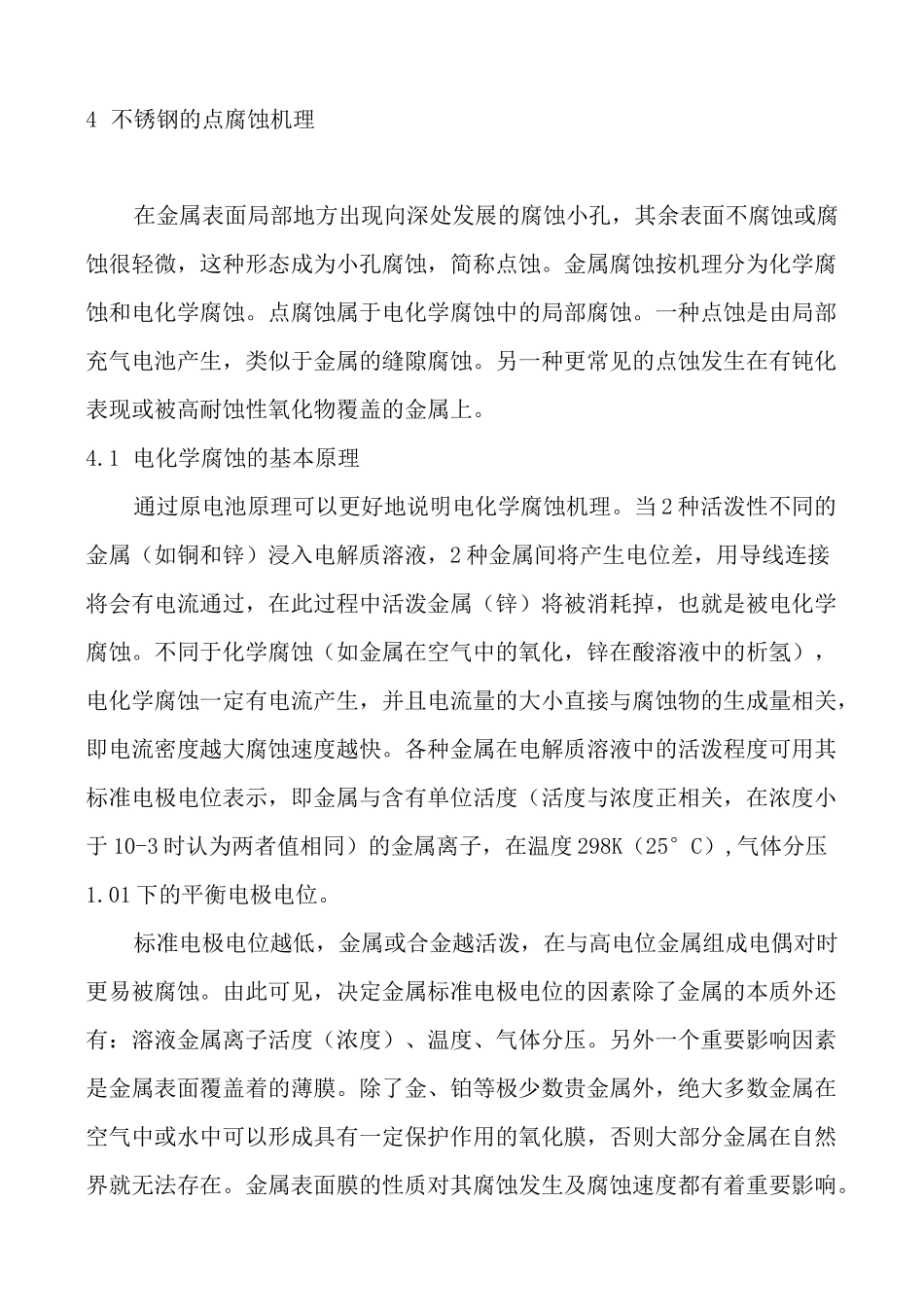

氯离子对热力机组的腐蚀危害极大,其腐蚀表现形式主要是破坏金属表面的钝化膜,进而向金属晶格里面渗透,引起金属表面性质的变化.本文分析了氯离子对金属腐蚀的机理,并针对热力系统内部氯离子的来源,提出了相应的解决措施.岭澳核电站循环水过滤系统 316L 不锈钢管道点腐蚀的理论分析316L抋 o简隆新 1，时建华 2(1.中广核工程有限公司，广东深圳 518124；2.大亚湾核电运营管理有限公司，广东深圳 518124)简单介绍了循环水旋转滤网反冲洗系统及 316L 不锈钢管道的使用情况，分析了 316L 不锈钢的抗腐蚀性。详细介绍了点腐蚀形成的机理和影响因素，分析了 316L 不锈钢点腐蚀的情况，提出了对反冲洗管道可采取的防护措施。316L 不锈钢；管道；点腐蚀:a316L.316L.,a..:316L;;1 循环水旋转滤网反冲洗系统简介循环水过滤系统()的主要设备是旋转海水滤网，在其运行中要不断清除滤出的污物，通过反冲洗系统来实现。反冲洗的水源与主循环水一样引自旋转滤网后的海水水室，后经两级泵加压和中间过滤输至旋转滤网的特定部位冲洗污物，设计流速 2.3m。反冲洗海水管道设计采用公称直径 150（壁厚 7.11）的 316L 不锈钢管。输送的海水含氯量为 17g,摩尔浓度为 0.48，为防止回路中海生物滋生，注入次氯酸钠溶液，使循环水入口次氯酸钠的质量分数控制在 1X10-6。2 316L 不锈钢管道的使用情况系统于 2000-05-17 完成安装交付调试,进行单体调试及系统试运。2001年 4 月,1 号机组管道首次出现泄漏,泄漏部位位于管道竖直段与水平段弯头焊口处,泄漏点表现为穿透性孔,孔的直径很小,但肉眼可见,管道内壁腐蚀处呈扩展状褐色锈迹,判断为典型的不锈钢点腐蚀。当时的处理措施是切除泄漏的管段,更换同材质的新管段,并在新管段底部增加了一个疏水阀,目的是在管道停运期间排空管内积水以防止腐蚀的再次发生。但在 2001 年 9 月,1号机管道又发现漏点。2001 年 10 月电厂决定将所有反冲洗管道更换为碳钢衬胶管道。改造后运行至今未发生泄漏。3 316L 不锈钢的抗腐蚀性分析316L 不锈钢属 300 系列合金奥氏体不锈钢，由于铬、镍含量高，是最耐腐蚀的不锈钢之一，并具有很好的机械性能。字母“L”表示低碳（碳含量被控制在 0.03%以下），以避免在临界温度范围（430〜900°C）内碳化铬的晶界沉淀，在焊后提供特别好的耐蚀性。但 316L 不锈钢抗氯离子点腐蚀的能力较差。4 不锈钢的点腐蚀机理在金属表面局部地方出现向深处发展的腐蚀小孔，其余...
