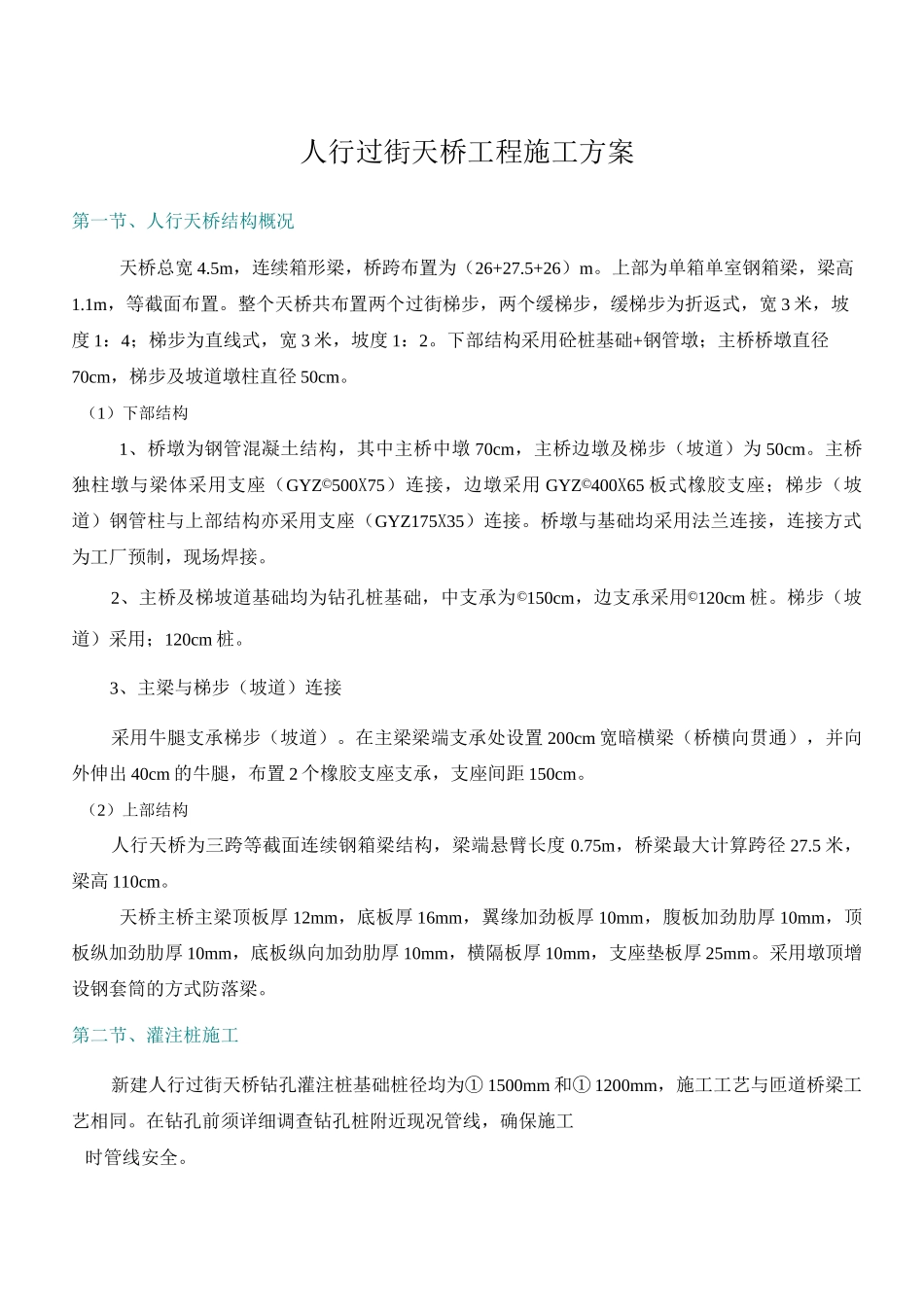

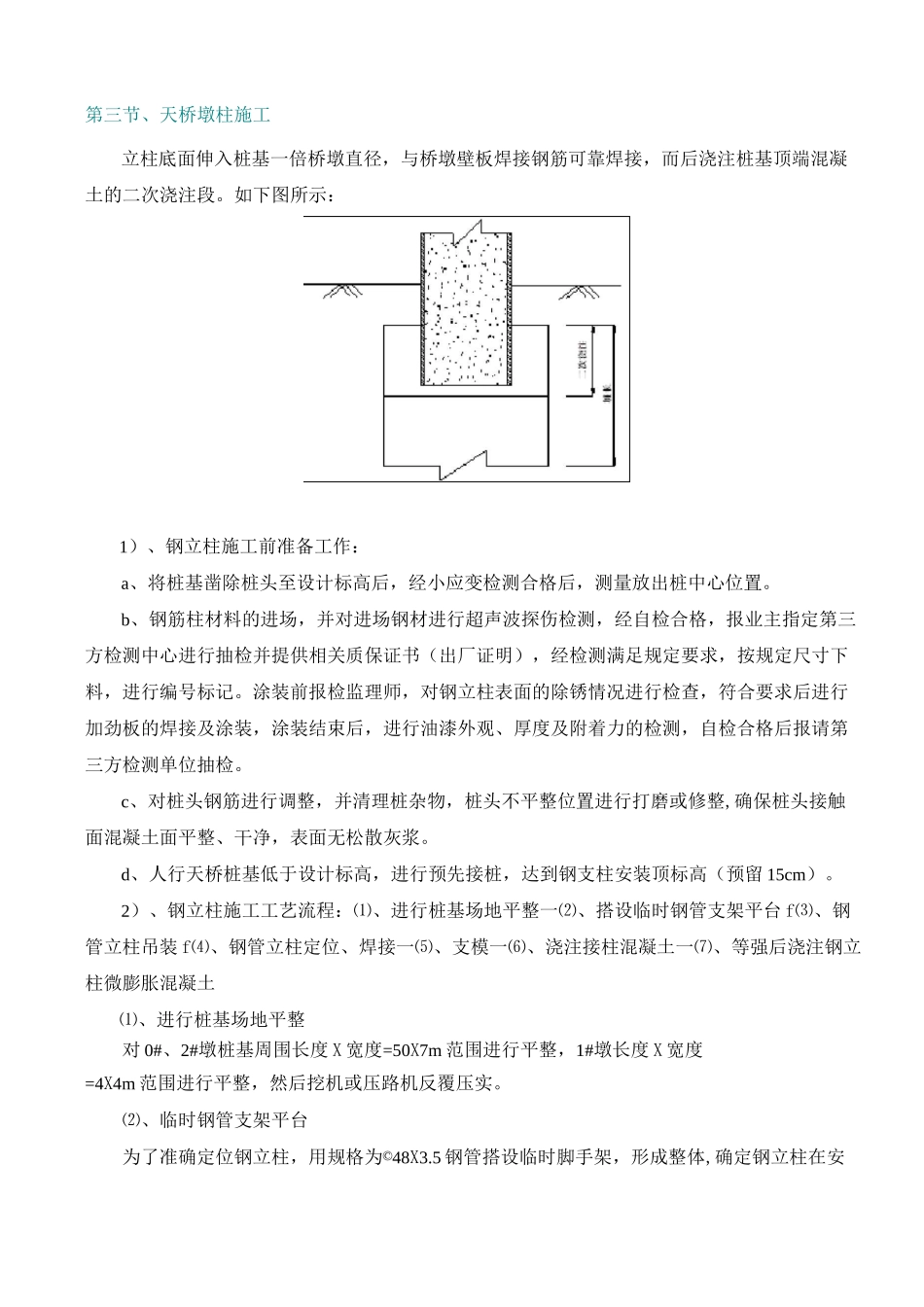

人行过街天桥工程施工方案第一节、人行天桥结构概况天桥总宽 4.5m，连续箱形梁，桥跨布置为（26+27.5+26）m。上部为单箱单室钢箱梁，梁高1.1m，等截面布置。整个天桥共布置两个过街梯步，两个缓梯步，缓梯步为折返式，宽 3 米，坡度 1：4；梯步为直线式，宽 3 米，坡度 1：2。下部结构采用砼桩基础+钢管墩；主桥桥墩直径70cm，梯步及坡道墩柱直径 50cm。（1）下部结构1、桥墩为钢管混凝土结构，其中主桥中墩 70cm，主桥边墩及梯步（坡道）为 50cm。主桥独柱墩与梁体采用支座（GYZ©500X75）连接，边墩采用 GYZ©400X65 板式橡胶支座；梯步（坡道）钢管柱与上部结构亦采用支座（GYZ175X35）连接。桥墩与基础均采用法兰连接，连接方式为工厂预制，现场焊接。2、主桥及梯坡道基础均为钻孔桩基础，中支承为©150cm，边支承采用©120cm 桩。梯步（坡道）采用；120cm 桩。3、主梁与梯步（坡道）连接采用牛腿支承梯步（坡道）。在主梁梁端支承处设置 200cm 宽暗横梁（桥横向贯通），并向外伸出 40cm 的牛腿，布置 2 个橡胶支座支承，支座间距 150cm。（2）上部结构人行天桥为三跨等截面连续钢箱梁结构，梁端悬臂长度 0.75m，桥梁最大计算跨径 27.5 米，梁高 110cm。天桥主桥主梁顶板厚 12mm，底板厚 16mm，翼缘加劲板厚 10mm，腹板加劲肋厚 10mm，顶板纵加劲肋厚 10mm，底板纵向加劲肋厚 10mm，横隔板厚 10mm，支座垫板厚 25mm。采用墩顶增设钢套筒的方式防落梁。第二节、灌注桩施工新建人行过街天桥钻孔灌注桩基础桩径均为① 1500mm 和① 1200mm，施工工艺与匝道桥梁工艺相同。在钻孔前须详细调查钻孔桩附近现况管线，确保施工时管线安全。第三节、天桥墩柱施工立柱底面伸入桩基一倍桥墩直径，与桥墩壁板焊接钢筋可靠焊接，而后浇注桩基顶端混凝土的二次浇注段。如下图所示：1）、钢立柱施工前准备工作：a、将桩基凿除桩头至设计标高后，经小应变检测合格后，测量放出桩中心位置。b、钢筋柱材料的进场，并对进场钢材进行超声波探伤检测，经自检合格，报业主指定第三方检测中心进行抽检并提供相关质保证书（出厂证明），经检测满足规定要求，按规定尺寸下料，进行编号标记。涂装前报检监理师，对钢立柱表面的除锈情况进行检查，符合要求后进行加劲板的焊接及涂装，涂装结束后，进行油漆外观、厚度及附着力的检测，自检合格后报请第三方检测单位抽检。c、对桩头钢筋进行调整，并清理桩杂物，桩头不平整位置进行打磨或...
