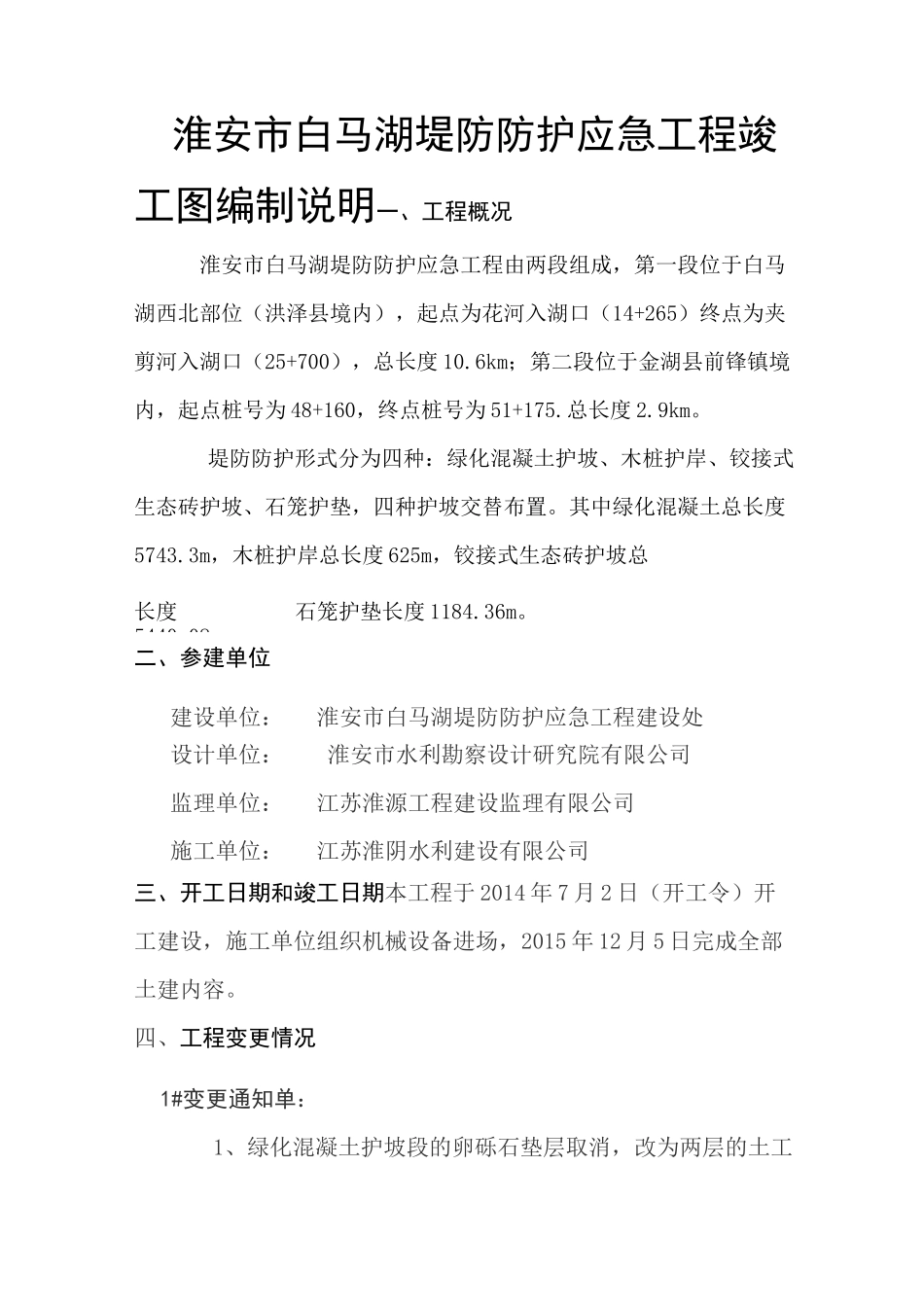

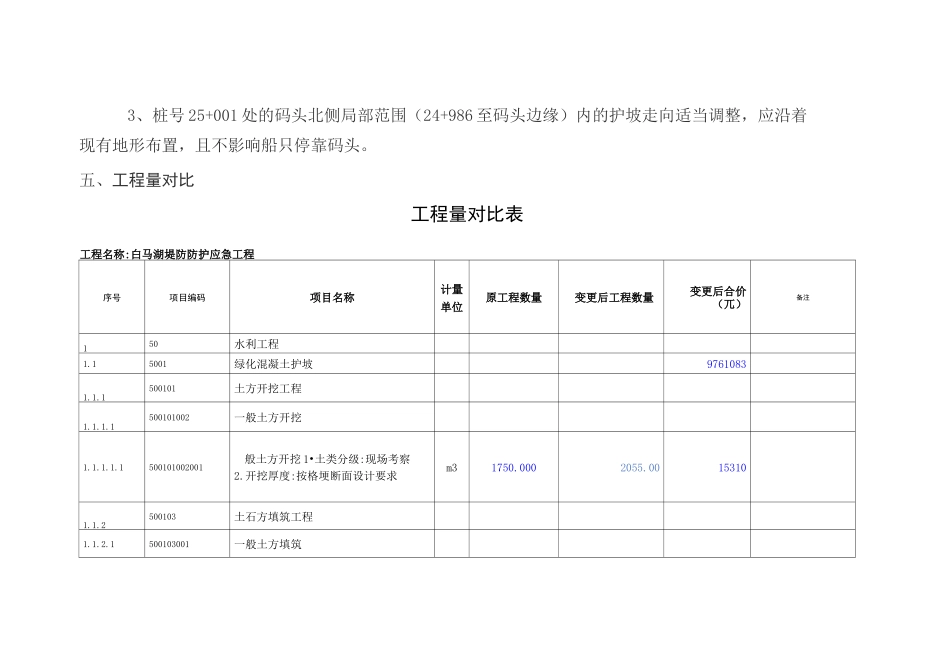

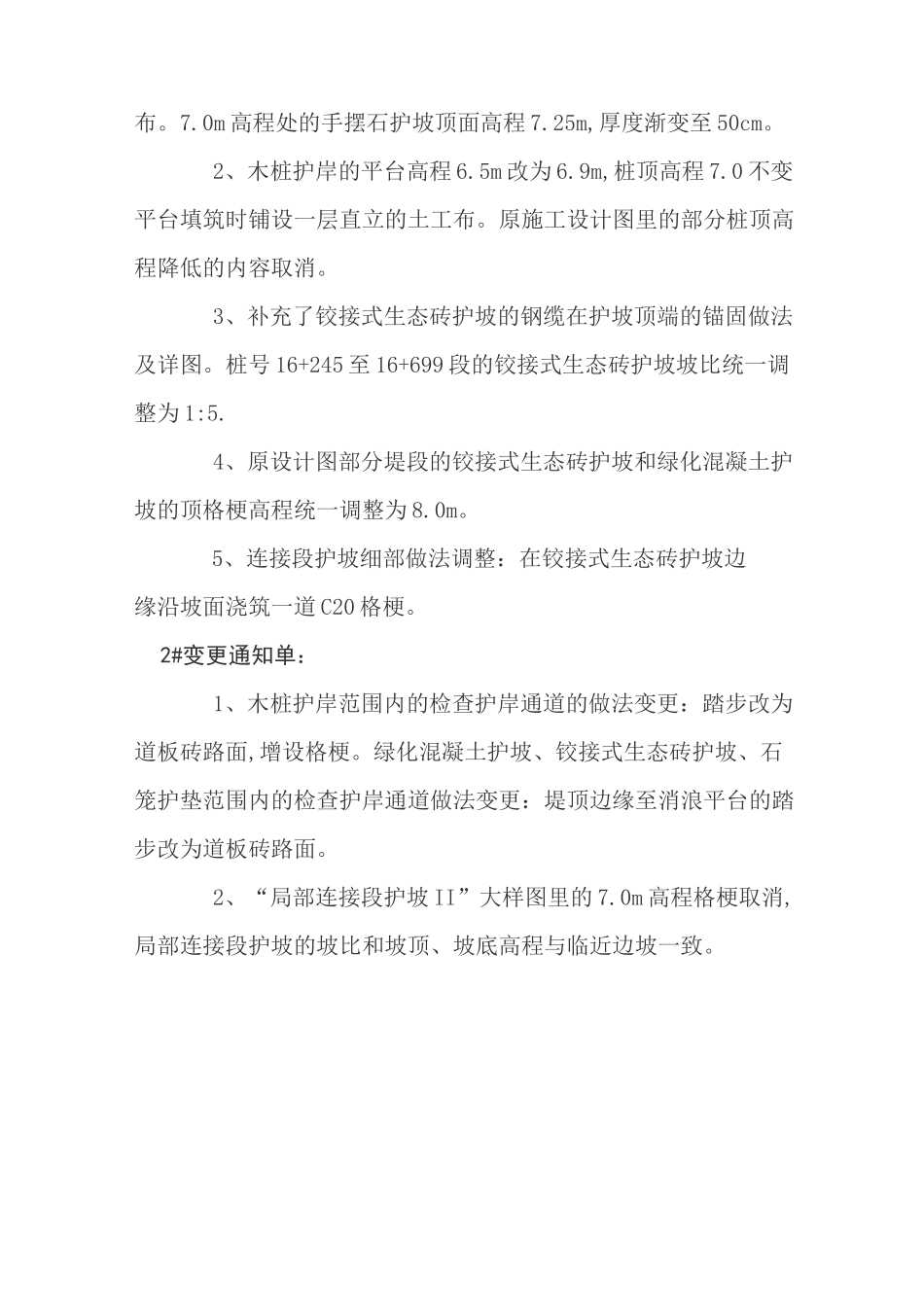

淮安市白马湖堤防防护应急工程竣工图编制说明一、工程概况淮安市白马湖堤防防护应急工程由两段组成，第一段位于白马湖西北部位（洪泽县境内），起点为花河入湖口（14+265）终点为夹剪河入湖口（25+700），总长度 10.6km；第二段位于金湖县前锋镇境内，起点桩号为 48+160，终点桩号为 51+175.总长度 2.9km。堤防防护形式分为四种：绿化混凝土护坡、木桩护岸、铰接式生态砖护坡、石笼护垫，四种护坡交替布置。其中绿化混凝土总长度5743.3m，木桩护岸总长度 625m，铰接式生态砖护坡总长度5440.08m，石笼护垫长度 1184.36m。二、参建单位建设单位：淮安市白马湖堤防防护应急工程建设处设计单位：淮安市水利勘察设计研究院有限公司监理单位：江苏淮源工程建设监理有限公司施工单位：江苏淮阴水利建设有限公司三、开工日期和竣工日期本工程于 2014 年 7 月 2 日（开工令）开工建设，施工单位组织机械设备进场，2015 年 12 月 5 日完成全部土建内容。四、工程变更情况1#变更通知单：1、绿化混凝土护坡段的卵砾石垫层取消，改为两层的土工布。7.0m 高程处的手摆石护坡顶面高程 7.25m,厚度渐变至 50cm。2、木桩护岸的平台高程 6.5m 改为 6.9m,桩顶高程 7.0 不变平台填筑时铺设一层直立的土工布。原施工设计图里的部分桩顶高程降低的内容取消。3、补充了铰接式生态砖护坡的钢缆在护坡顶端的锚固做法及详图。桩号 16+245 至 16+699 段的铰接式生态砖护坡坡比统一调整为 1:5.4、原设计图部分堤段的铰接式生态砖护坡和绿化混凝土护坡的顶格梗高程统一调整为 8.0m。5、连接段护坡细部做法调整：在铰接式生态砖护坡边缘沿坡面浇筑一道 C20 格梗。2#变更通知单：1、木桩护岸范围内的检查护岸通道的做法变更：踏步改为道板砖路面,增设格梗。绿化混凝土护坡、铰接式生态砖护坡、石笼护垫范围内的检查护岸通道做法变更：堤顶边缘至消浪平台的踏步改为道板砖路面。2、“局部连接段护坡 II”大样图里的 7.0m 高程格梗取消,局部连接段护坡的坡比和坡顶、坡底高程与临近边坡一致。3、桩号 25+001 处的码头北侧局部范围（24+986 至码头边缘）内的护坡走向适当调整，应沿着现有地形布置，且不影响船只停靠码头。五、工程量对比工程量对比表工程名称:白马湖堤防防护应急工程序号项目编码项目名称计量单位原工程数量变更后工程数量变更后合价（兀）备注150水利工程1.15001绿化混凝土护坡97610831.1.1500101土方开挖工程1.1.1.150010100...
