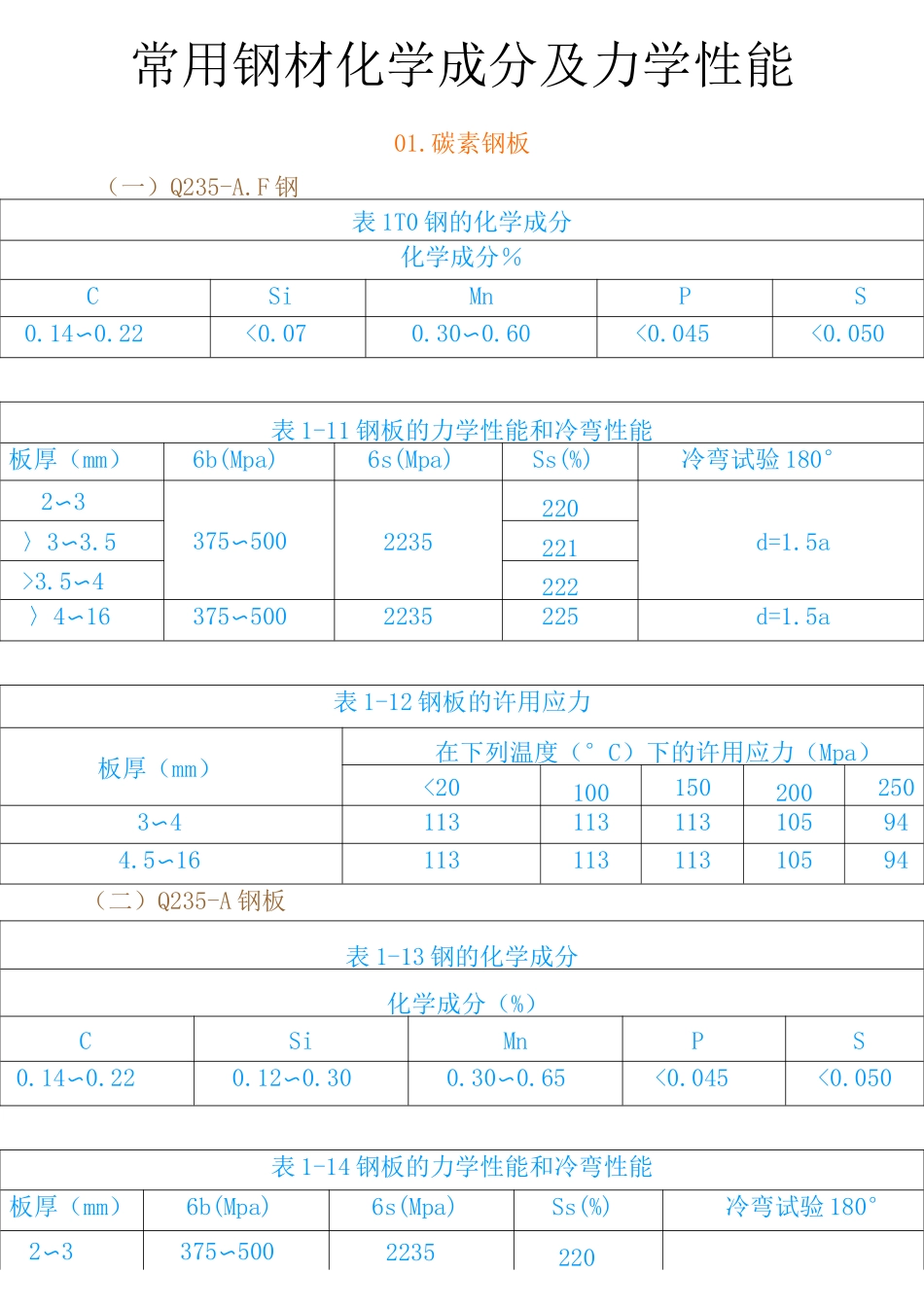

常用钢材化学成分及力学性能01.碳素钢板(一)Q235-A.F 钢表 1T0 钢的化学成分化学成分%CSiMnPS0.14〜0.22<0.070.30〜0.60<0.045<0.050表 1-11 钢板的力学性能和冷弯性能板厚(mm)6b(Mpa)6s(Mpa)Ss(%)冷弯试验 180°2〜3375〜5002235220d=1.5a〉3〜3.5221>3.5〜4222〉4〜16375〜5002235225d=1.5a表 1-12 钢板的许用应力板厚(mm)在下列温度(°C)下的许用应力(Mpa)<201001502002503〜4113113113105944.5〜1611311311310594(二)Q235-A 钢板表 1-13 钢的化学成分化学成分(%)CSiMnPS0.14〜0.220.12〜0.300.30〜0.65<0.045<0.050表 1-14 钢板的力学性能和冷弯性能板厚(mm)6b(Mpa)6s(Mpa)Ss(%)冷弯试验 180°2〜3375〜5002235220d=1.5a〉3〜3.5221>3.5〜4222〉4〜16375〜502235225d=1.5a>16〜40375〜502225224d=1.5a表 1-15 钢板的许用应力板厚(mm)在下列温度(C)下的许用应力(Mpa)<201001502002503003503〜41131131131139494864.5〜16113113113113949486>16〜40113113113107919183(三)Q235-B 钢板表 1-16 钢的化学成分化学成分%CSiMnPSW0.220.12〜0.30<0.70<0.045<0.045表 1-17 钢板的力学性能和冷弯性能板厚(mm)6b(Mpa)6s(Mpa)Ss(%)Akv(纵)(J)冷弯试验 180°2〜3375〜5002235220—d=1.5a〉3〜3.5221>3.5〜4222〉4〜16375〜502235225227d=1.5a>16〜40375〜502225224227d=1.5a表 1-18 钢板的许用应力板厚(mm)在下列温度(°C)下的许用应力(Mpa)<201001502002503003503〜41131131131059486774.5〜16113113113105948677>16〜4011311310799918375(四)Q235-C 钢板表 1-19 钢的化学成分化学成分%CSiMnPS<0.180.12〜0.300.35〜0.80<0.040<0.040表 1-20 钢板的力学性能和冷弯性能板厚(mm)6b(Mpa)6s(Mpa)Ss(%)0CAkv(纵)(J)冷弯试验 180°2〜3375〜5002235220—d=1.5a>3〜3.5221>3.5〜4222>4〜16375〜502235225227d=1.5a>16〜40375〜502225224227d=1.5a表 1-21 钢板的许用应力板厚(mm)在下列温度(C)下的许用应力(Mpa)<201001502002503003504003〜41251251251161049586794.5〜16125125125116104958679>16〜40125125119110101928377(五)20HP 钢板表 1-22 钢的化学成分化学成分%CSiMnPS<0.22<0.350.35〜0.65<0.035<0.035表 1-23 钢板的力学性能和冷弯性能板厚(mm)6b(Mpa)6s(Mpa)Ss(%)Akv(横)(J)冷弯试验180°2.5〜1.223902245225227d=1.5a(六)15MnHP 钢...
