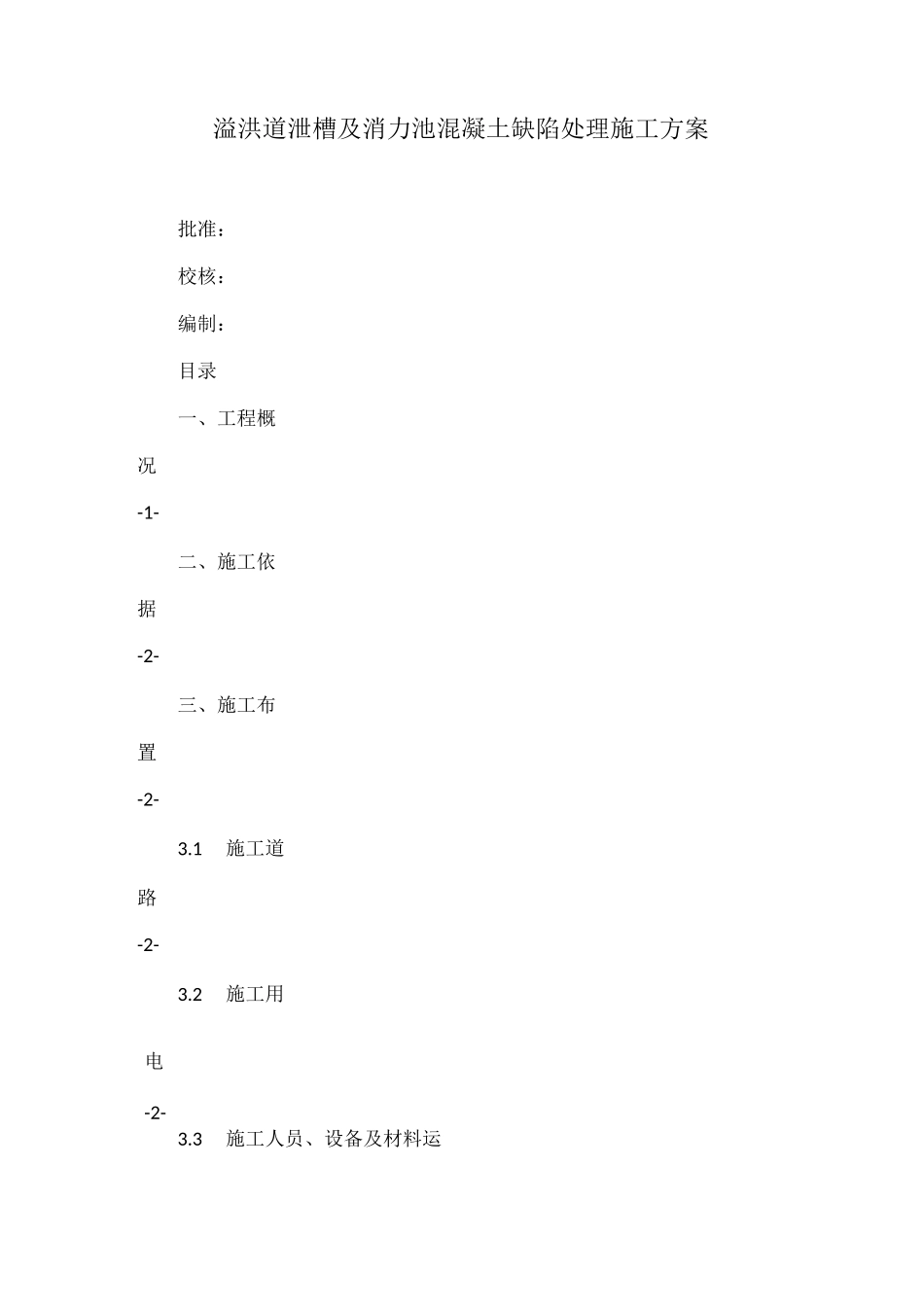

溢洪道泄槽及消力池混凝土缺陷处理施工方案VIP专享VIP免费

电-2-溢洪道泄槽及消力池混凝土缺陷处理施工方案批准：校核：编制：目录一、工程概况-1-二、施工依据-2-三、施工布置-2-3.1施工道路-2-3.2施工用3.3施工人员、设备及材料运7-输-2-3.4通信系统-3-四、处理原则-3-五、材料性能指标-4-5.1 环氧胶泥-4-5.2 灌浆材料-4-5.3 聚脲-6-7-六、施工工艺及方法-缝-10-6.1 表面混凝土浆凿除及挫台麻面磨平-7-6.2 小面积破损修补处理-7-6.3 混凝土面钢筋的处理-8-6.4 裂缝及漏水点的处理-8-6.5 结构缝化学灌浆处理方法-9-6.5.1 施工流程...-9-6.5.2 钻孔、管路安装-9-6.5.3 压风检查-10-6.5.4 封6.5.5 灌浆-10-6.5.6 特殊情况处理-11 -6.6结构缝表面封闭处理方法-11-6.6.1 施工流程..-11-6.6.2 清理、修补-11--1-6.6.3 涂刷二道底漆-11-6.6.4 聚脲施工..-11-6.7 质量检查-12-划7.1 施工人员配置-12-七、资源配置及施工进度计表-12 -7.2 施工设备配置表-13 -7.3 进度计划-13-八、质量、安全文明保证措施-13-8.1 质量保证措施-13-8.2 安全文明保证措-13一、工程概况Xxx 水电站处于 XX 河上游河段，水电站溢洪道紧靠左坝肩布置，由引渠段、控制闸室段、泄槽段、消力池和护坦段组成。溢洪道泄槽段位于桩(GB50367-2006)；JC/T1041-2007)3、《水工建筑物化学灌浆施工规DLT5406-2010)；号（溢）0+20m〜174m 部位，上接闸室段，下接消力池，泄槽段长 154m,底宽 46m，底板高程1392.00〜1444.26m，共分 15 个台阶，台阶高度为 3m,抗冲耐磨混凝土厚度为 1m,泄槽段底板坡比为1:3。溢洪道消力池采用底流消能方式，位于桩号（溢）0+174m〜266.50m 部位，上接泄槽段,下接护坦段，消力池长 92.5m，底宽59.3m，底板高程 1392.00m，底板厚 4.0m，消力尾坎坎顶高程 1407.50m，坎顶宽2.0m。为适应基础不均匀变形，溢洪道泄槽及消力池纵横向均设置了结构缝。结构缝不设缝宽、缝面涂刷三“道沥青、缝内设置两道 Z”形铜片止水。2015 年 1 月 20 日、1 月 21 日，我部组织监理、设计单位对溢洪道泄槽及消力池混凝土缺陷进行了排查，排查发现泄槽及消力池结构缝张开现象较为突出，局部张开达到 2mm〜3mm（结构缝张开情况见图 1）；混凝土局部出现了裂缝及渗漏水现象（详见附件），鉴于在溢洪道运行期间，泄槽、消力池段水流流速及脉动压力较大，为避免在张开的结构缝及渗漏水部位发生破坏，需要对相应部位进行相应的处理，其中结构缝约 2261m，混凝土裂缝约 154.8m，因现场未具备...
