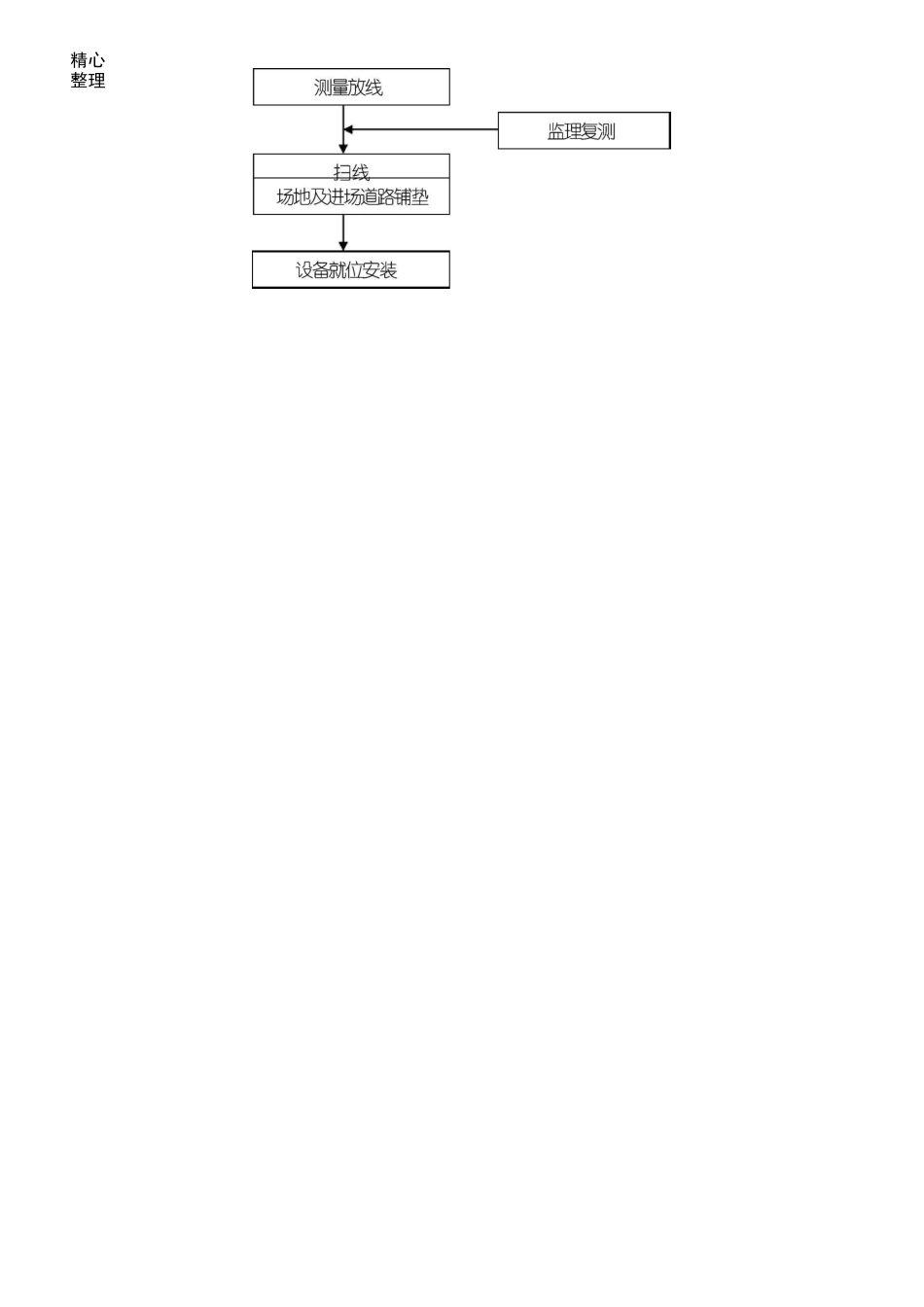

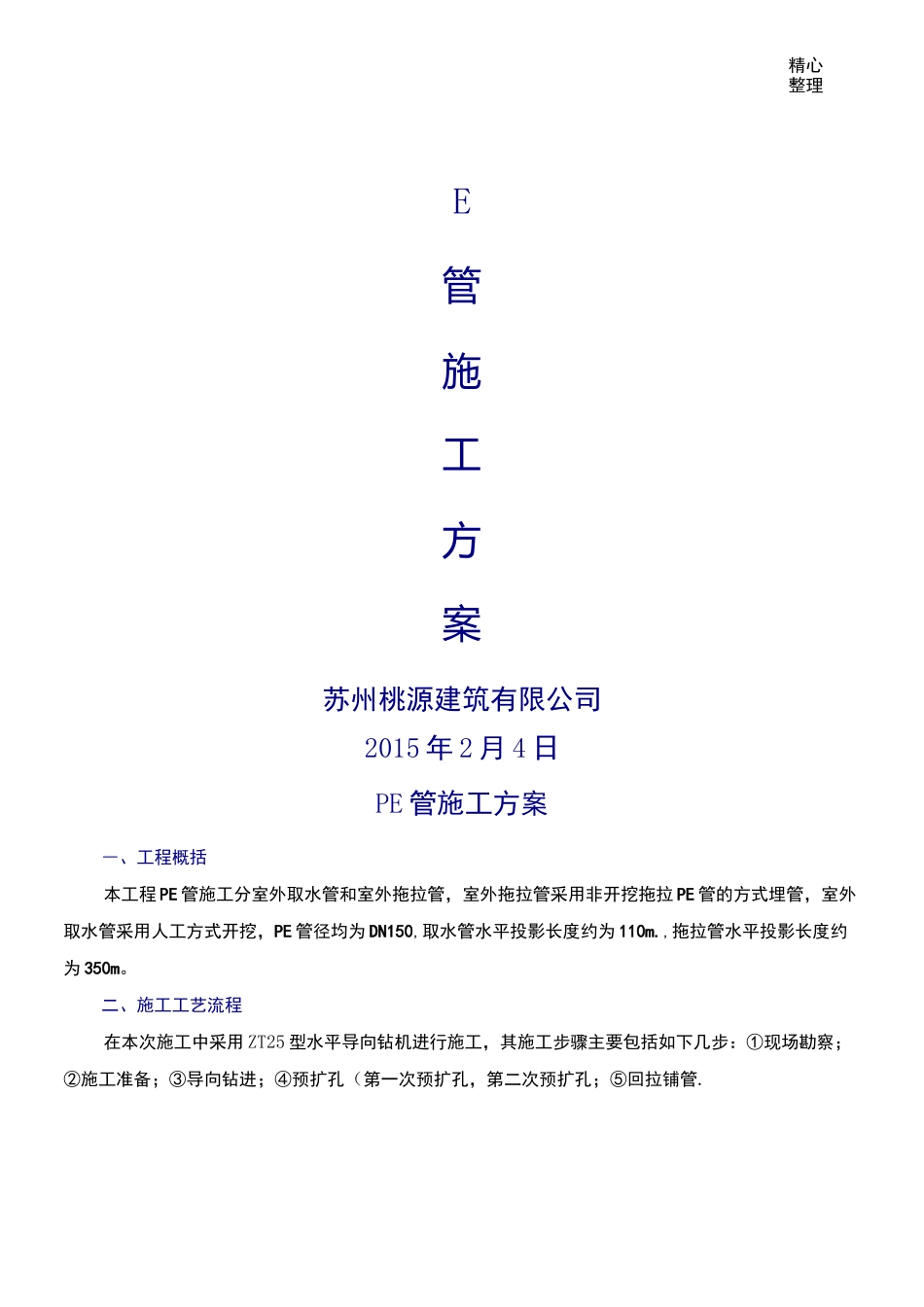

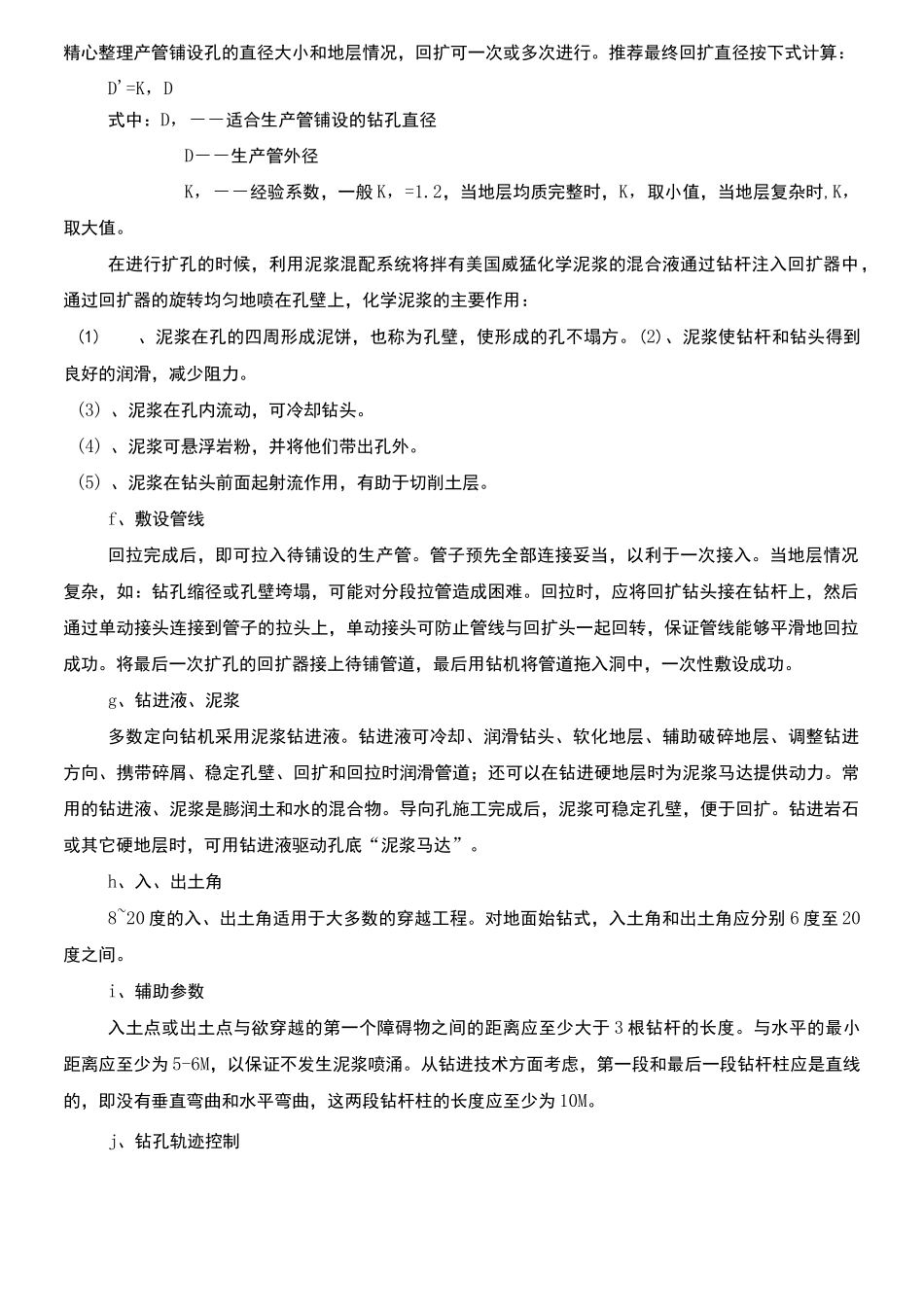

精心整理E管施工方案苏州桃源建筑有限公司2015 年 2 月 4 日PE 管施工方案―、工程概括本工程 PE 管施工分室外取水管和室外拖拉管，室外拖拉管采用非开挖拖拉 PE 管的方式埋管，室外取水管采用人工方式开挖，PE 管径均为 DN150,取水管水平投影长度约为 110m.,拖拉管水平投影长度约为 350m。二、施工工艺流程在本次施工中采用 ZT25 型水平导向钻机进行施工，其施工步骤主要包括如下几步：①现场勘察；②施工准备；③导向钻进；④预扩孔（第一次预扩孔，第二次预扩孔；⑤回拉铺管.精心整理精心整理产管铺设孔的直径大小和地层情况，回扩可一次或多次进行。推荐最终回扩直径按下式计算：D'=K，D式中：D，――适合生产管铺设的钻孔直径D――生产管外径K，――经验系数，一般 K，=1.2，当地层均质完整时，K，取小值，当地层复杂时,K，取大值。在进行扩孔的时候，利用泥浆混配系统将拌有美国威猛化学泥浆的混合液通过钻杆注入回扩器中，通过回扩器的旋转均匀地喷在孔壁上，化学泥浆的主要作用：(1)、泥浆在孔的四周形成泥饼，也称为孔壁，使形成的孔不塌方。(2)、泥浆使钻杆和钻头得到良好的润滑，减少阻力。(3) 、泥浆在孔内流动，可冷却钻头。(4) 、泥浆可悬浮岩粉，并将他们带出孔外。(5) 、泥浆在钻头前面起射流作用，有助于切削土层。f、敷设管线回拉完成后，即可拉入待铺设的生产管。管子预先全部连接妥当，以利于一次接入。当地层情况复杂，如：钻孔缩径或孔壁垮塌，可能对分段拉管造成困难。回拉时，应将回扩钻头接在钻杆上，然后通过单动接头连接到管子的拉头上，单动接头可防止管线与回扩头一起回转，保证管线能够平滑地回拉成功。将最后一次扩孔的回扩器接上待铺管道，最后用钻机将管道拖入洞中，一次性敷设成功。g、钻进液、泥浆多数定向钻机采用泥浆钻进液。钻进液可冷却、润滑钻头、软化地层、辅助破碎地层、调整钻进方向、携带碎屑、稳定孔壁、回扩和回拉时润滑管道；还可以在钻进硬地层时为泥浆马达提供动力。常用的钻进液、泥浆是膨润土和水的混合物。导向孔施工完成后，泥浆可稳定孔壁，便于回扩。钻进岩石或其它硬地层时，可用钻进液驱动孔底“泥浆马达”。h、入、出土角8~20 度的入、出土角适用于大多数的穿越工程。对地面始钻式，入土角和出土角应分别 6 度至 20度之间。i、辅助参数入土点或出土点与欲穿越的第一个障碍物之间的距离应至少大于 3 根钻杆的长度。与水平的最小距离应至少为 5-6M，以保证不...
