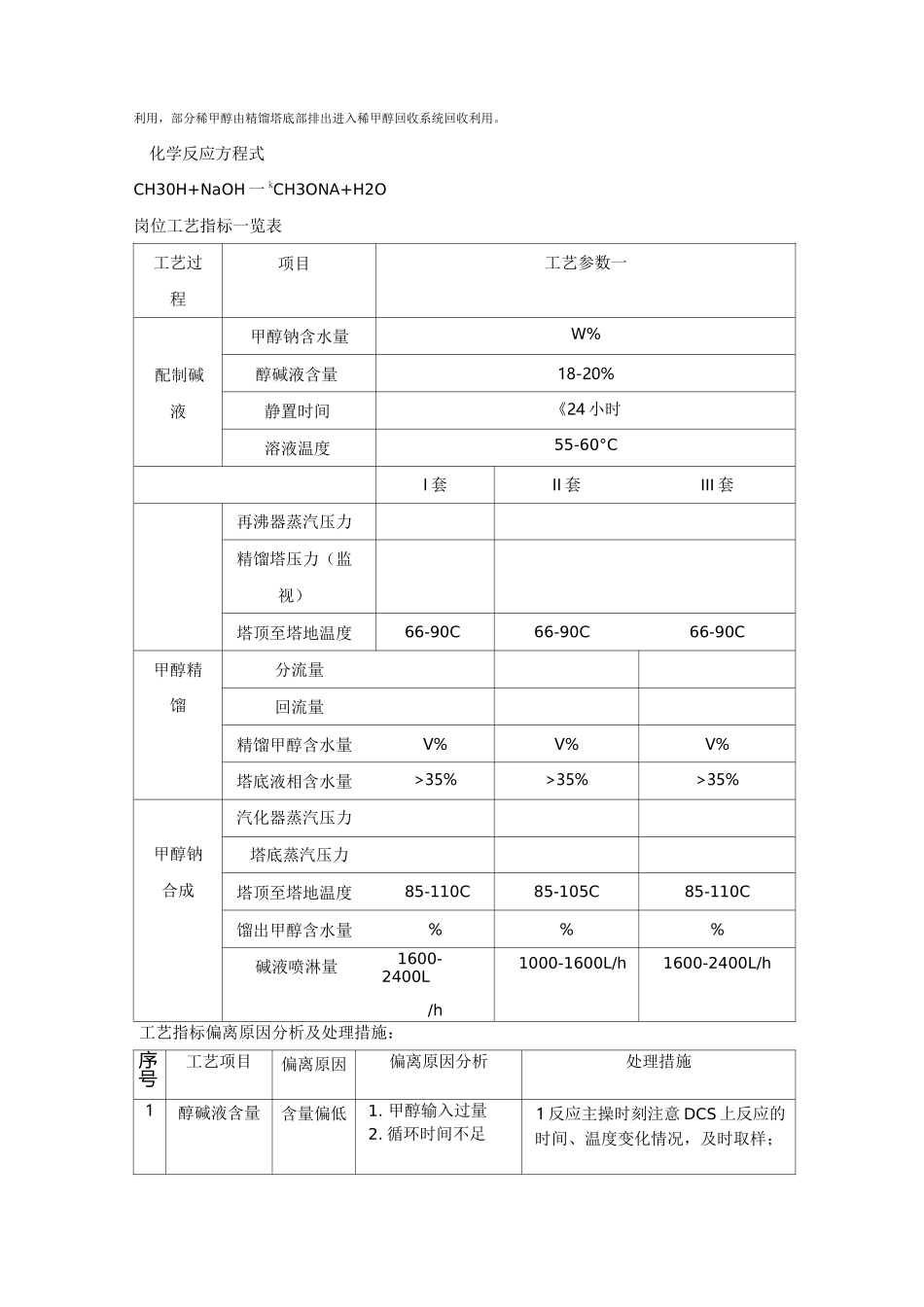

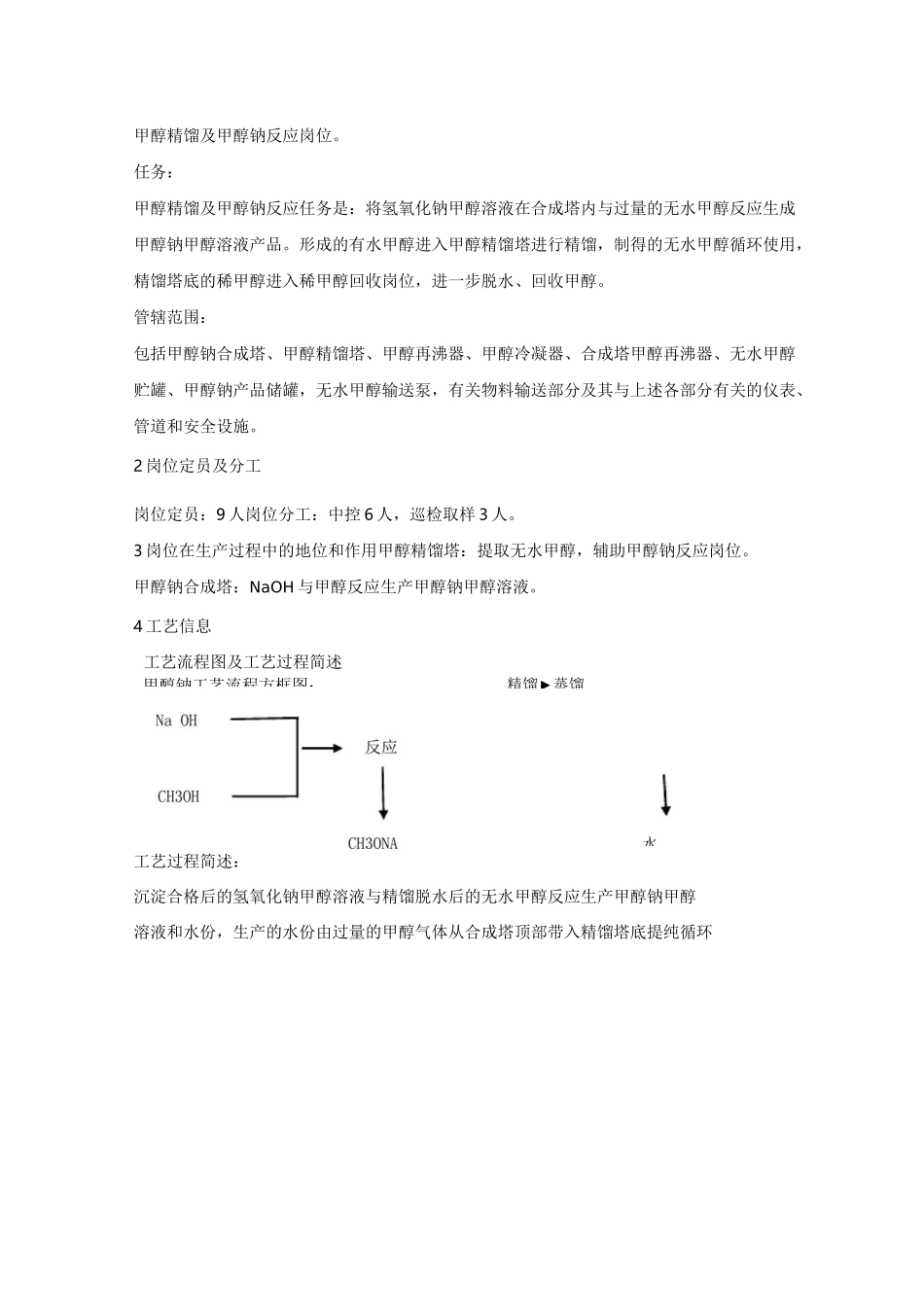

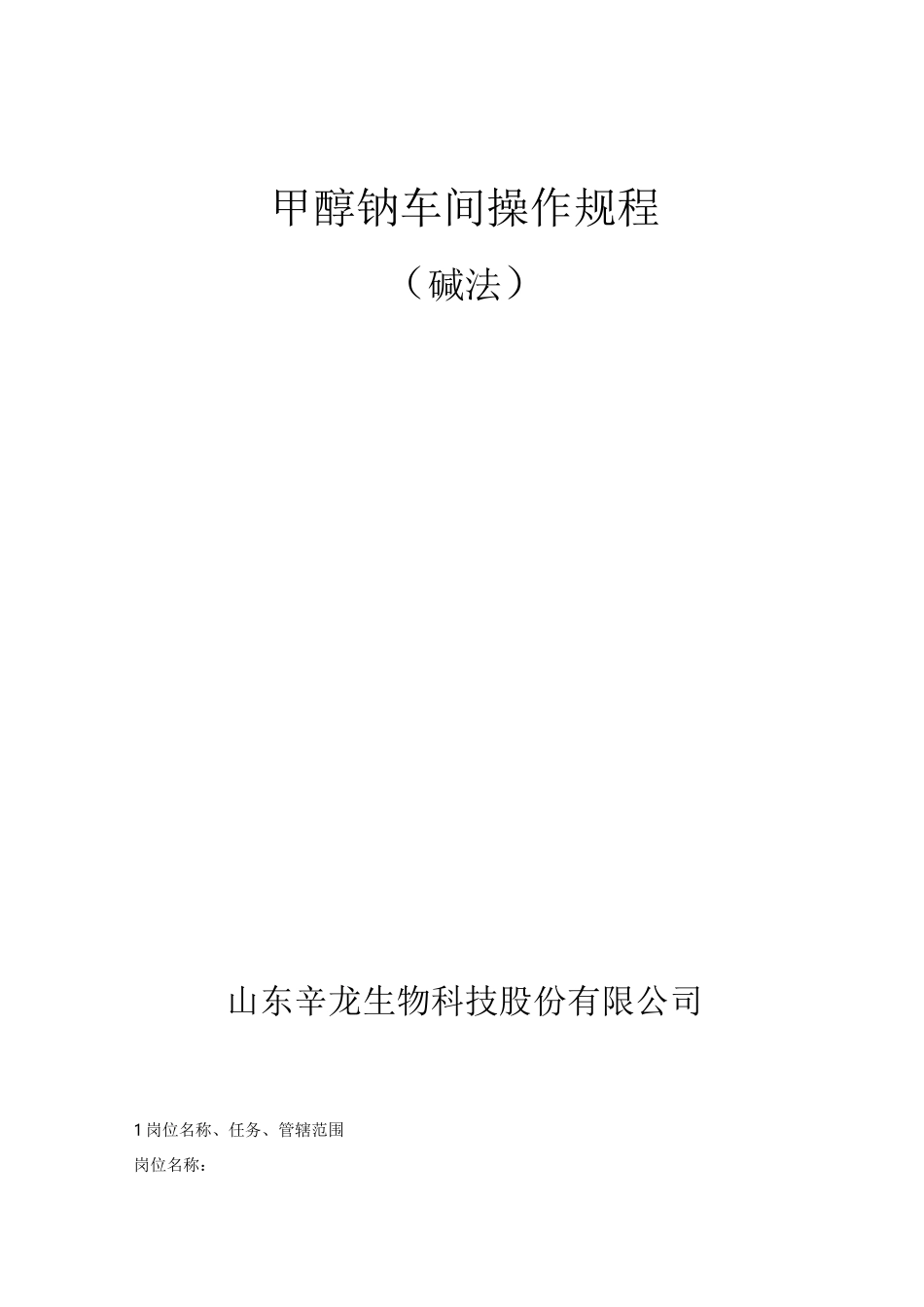

甲醇钠车间操作规程(碱法)山东辛龙生物科技股份有限公司1 岗位名称、任务、管辖范围岗位名称:精馏►蒸馏水甲醇精馏及甲醇钠反应岗位。任务:甲醇精馏及甲醇钠反应任务是:将氢氧化钠甲醇溶液在合成塔内与过量的无水甲醇反应生成甲醇钠甲醇溶液产品。形成的有水甲醇进入甲醇精馏塔进行精馏,制得的无水甲醇循环使用,精馏塔底的稀甲醇进入稀甲醇回收岗位,进一步脱水、回收甲醇。管辖范围:包括甲醇钠合成塔、甲醇精馏塔、甲醇再沸器、甲醇冷凝器、合成塔甲醇再沸器、无水甲醇贮罐、甲醇钠产品储罐,无水甲醇输送泵,有关物料输送部分及其与上述各部分有关的仪表、管道和安全设施。2 岗位定员及分工岗位定员:9 人岗位分工:中控 6 人,巡检取样 3 人。3 岗位在生产过程中的地位和作用甲醇精馏塔:提取无水甲醇,辅助甲醇钠反应岗位。甲醇钠合成塔:NaOH 与甲醇反应生产甲醇钠甲醇溶液。4 工艺信息工艺流程图及工艺过程简述工艺过程简述:沉淀合格后的氢氧化钠甲醇溶液与精馏脱水后的无水甲醇反应生产甲醇钠甲醇溶液和水份,生产的水份由过量的甲醇气体从合成塔顶部带入精馏塔底提纯循环甲醇钠工艺流程方框图:利用,部分稀甲醇由精馏塔底部排出进入稀甲醇回收系统回收利用。化学反应方程式CH30H+NaOH 一 kCH3ONA+H2O岗位工艺指标一览表工艺过程项目工艺参数一配制碱液甲醇钠含水量W%醇碱液含量18-20%静置时间《24 小时溶液温度55-60°CI 套II 套III 套再沸器蒸汽压力精馏塔压力(监视)塔顶至塔地温度66-90C66-90C66-90C甲醇精馏分流量回流量精馏甲醇含水量V%V%V%塔底液相含水量>35%>35%>35%甲醇钠合成汽化器蒸汽压力塔底蒸汽压力塔顶至塔地温度85-110C85-105C85-110C馏出甲醇含水量%%%碱液喷淋量1600-2400L/h1000-1600L/h1600-2400L/h工艺指标偏离原因分析及处理措施:序号工艺项目偏离原因偏离原因分析处理措施1醇碱液含量含量偏低1. 甲醇输入过量2. 循环时间不足1 反应主操时刻注意 DCS 上反应的时间、温度变化情况,及时取样;含量偏高1. 甲醇输入偏少2.投氢氧化钠过量3•循环时间过长,取样不及时2.反应主操时刻注意 DCS 上的甲醇输入量;3•对操作人员定期进行安全技能培训。2溶液温度温度偏高1•单次甲醇输入过多2.冷凝效果不好1. 反应主操时刻注意 DCS 上的甲醇输入量;2. 反应主操时刻注意 DCS 上反应温度变化情况,及时开启循环水降温。3压力压力偏小蒸汽量不足1.及时与供气单位协调2. 反应主操时刻注...
