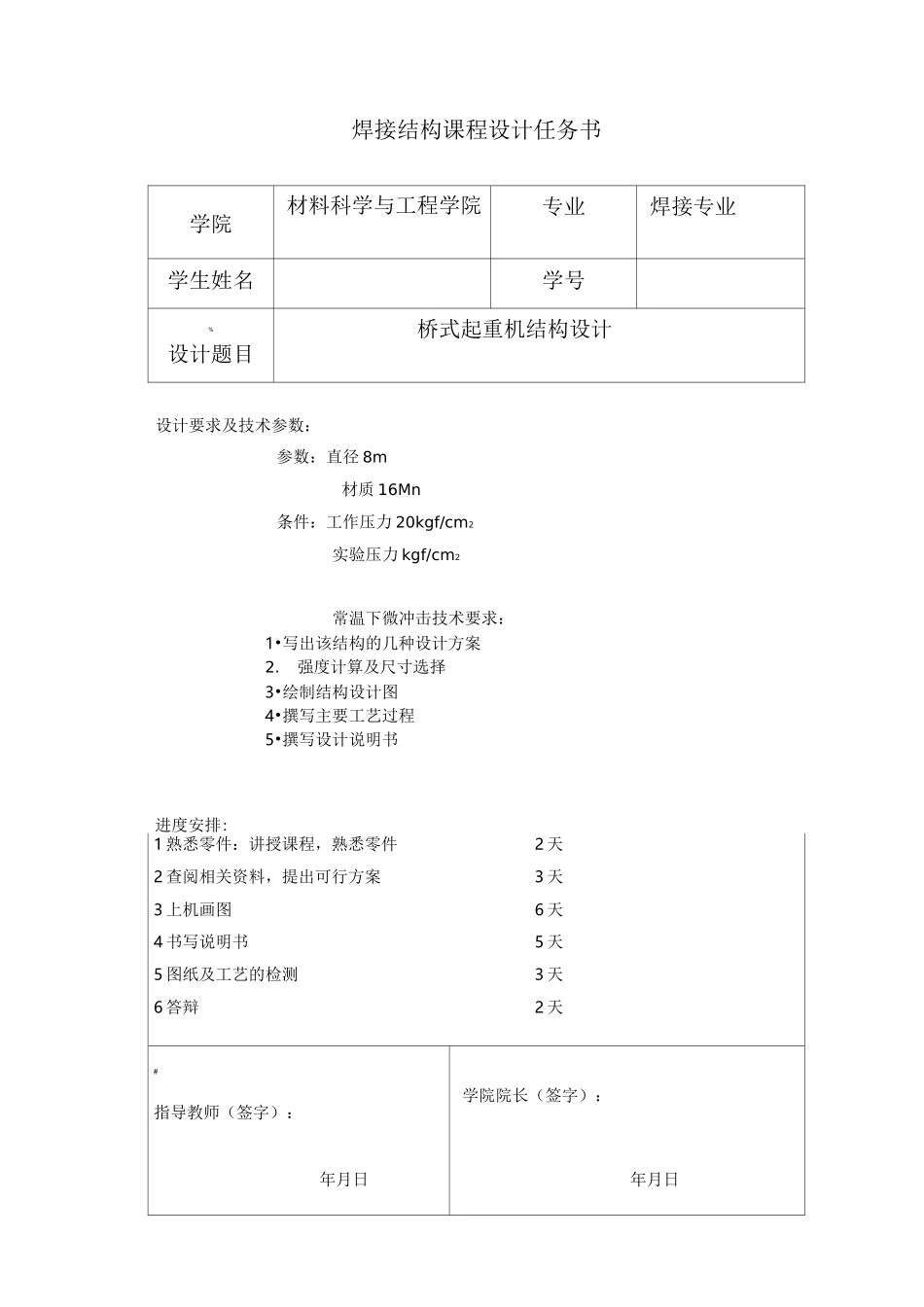

焊接结构课程设计任务书学院材料科学与工程学院专业焊接专业学生姓名学号%设计题目桥式起重机结构设计设计要求及技术参数：参数：直径 8m材质 16Mn条件：工作压力 20kgf/cm2实验压力 kgf/cm2常温下微冲击技术要求：1•写出该结构的几种设计方案2.强度计算及尺寸选择3•绘制结构设计图4•撰写主要工艺过程5•撰写设计说明书进度安排:1 熟悉零件：讲授课程，熟悉零件2 天2 查阅相关资料，提出可行方案3 天3 上机画图6 天4 书写说明书5 天5 图纸及工艺的检测3 天6 答辩2 天#指导教师（签字）：学院院长（签字）：年月日年月日1.设计方案焊接结构课程设计任务书目录[2.桥架结构设计2.1.主4要尺寸的确定2.2.4主梁的计算2.3.端5梁的计算2.4.主7要焊缝的计算---103.起4.重小车的设计起--11升机构计算1125小车运行机构计算15.大车设计16.!!钩装置设计19考文6.焊接工艺24绪论起重机属于起重机械的一种，是一种做循环、间歇运动的机械。通常起重机械由起升机构（使物品上下运动）、运行机构（使起重机械移动）、变幅机构和回转机构（使物品作水平移动）、再加上金属机构、动力装置、操纵控制及必要的辅助装置组合而成。桥式起重机是横架与车间、仓库和料场上空进行物料吊运的起重设备。由于它的两端坐落在高大的水泥柱或者金属支架上，形状似桥，所以又称“天车”或者“行车”。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下,以升降重物。小车架是支拖和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。起重机运行机构一般只用四个主动和从动车轮，如果起重量很大，常用增加车轮的办法，来降低轮压，当车轮超过四个时，必须采用铰接均衡车架装置，使得起重机的载荷均布的分布在各车轮上。桥架的金属结构由主梁和端梁组成，分为单主梁桥架和双梁桥架两类，单主梁桥架由单根主梁和位于跨度两边的端梁组成，双梁桥架由两根主梁和端梁组成。桥架主梁的结构类型较多，比较典型的有箱型结构、四桁架结构和空腹桁结构。箱型结构又可分为正轨箱型双梁、偏轨箱型单主梁几种。正轨箱型双梁是广泛采用的一种基本形式，主梁由上、下翼缘板和两侧的垂直腹板组成，小车钢轨布置在上翼缘板的中心...
