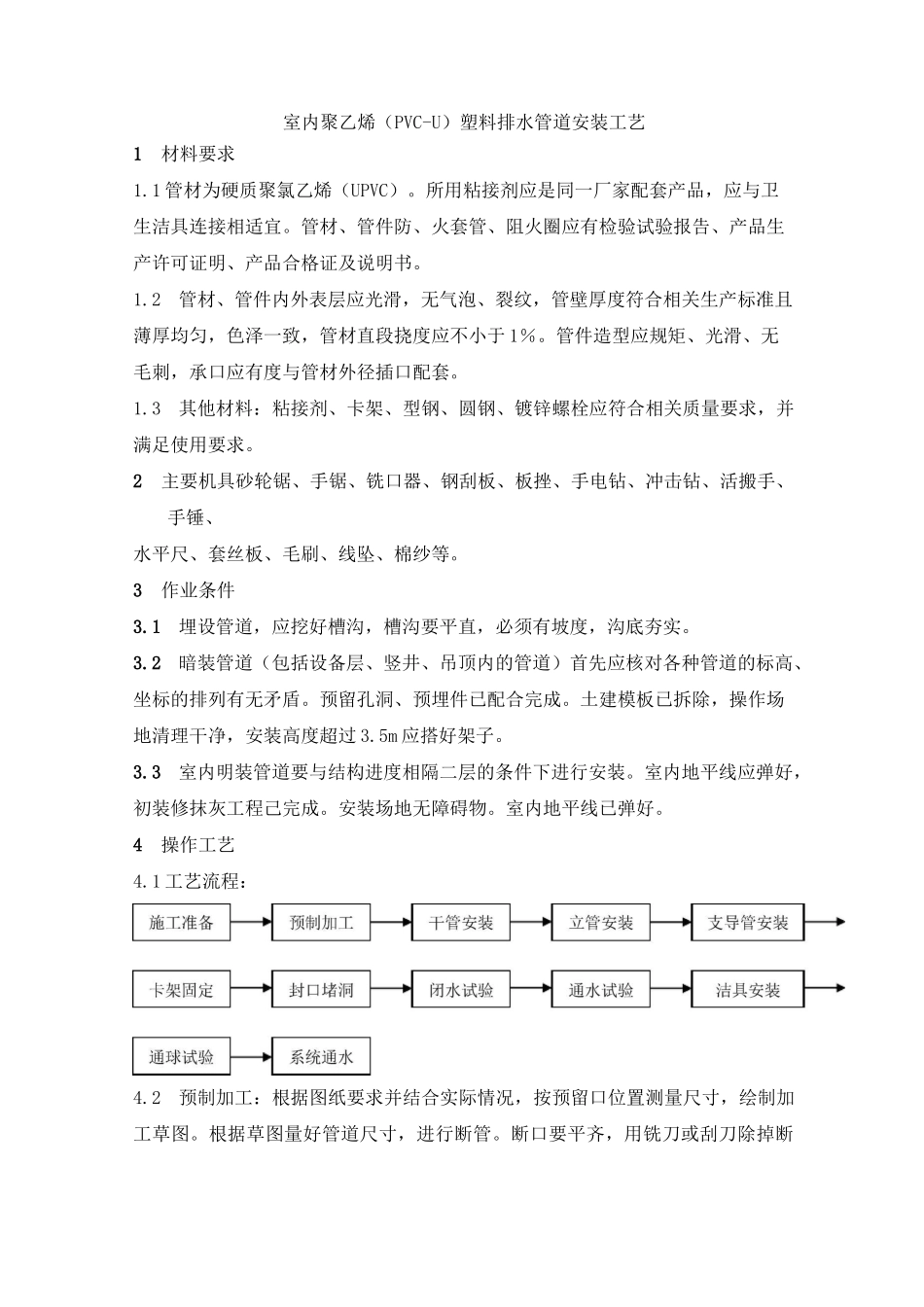

室内聚乙烯（PVC-U）塑料排水管道安装工艺1材料要求1.1 管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜。管材、管件防、火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。1.2管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管材直段挠度应不小于 1％。管件造型应规矩、光滑、无毛刺，承口应有度与管材外径插口配套。1.3其他材料：粘接剂、卡架、型钢、圆钢、镀锌螺栓应符合相关质量要求，并满足使用要求。2主要机具砂轮锯、手锯、铣口器、钢刮板、板挫、手电钻、冲击钻、活搬手、手锤、水平尺、套丝板、毛刷、线坠、棉纱等。3作业条件3.1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。3.2暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过 3.5m 应搭好架子。3.3室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程己完成。安装场地无障碍物。室内地平线已弹好。4操作工艺4.1 工艺流程：4.2预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出 15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3/4 深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约 30〜60min 即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多回粘连时应注意预留口方向。4.3干管安装：1埋地管道铺设安装：(1)首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。按设计图纸上的管道布置，确定标高并放线，经复核无误后，检查并贯通各预留孔洞。(2)各受水口位置及管道走向进行测量，绘制实测加工大样图，并注明各部位管径长度尺寸、管道编号。按加工大样图，进行配管加工及预制工作。(3)按设计标高、坡度、管径及受水口坐标，在合格的基础上铺设埋地管道。铺设管道宜分段施工，先做标高正负零以下的室内部分至伸出外墙管段，管段伸出外...
