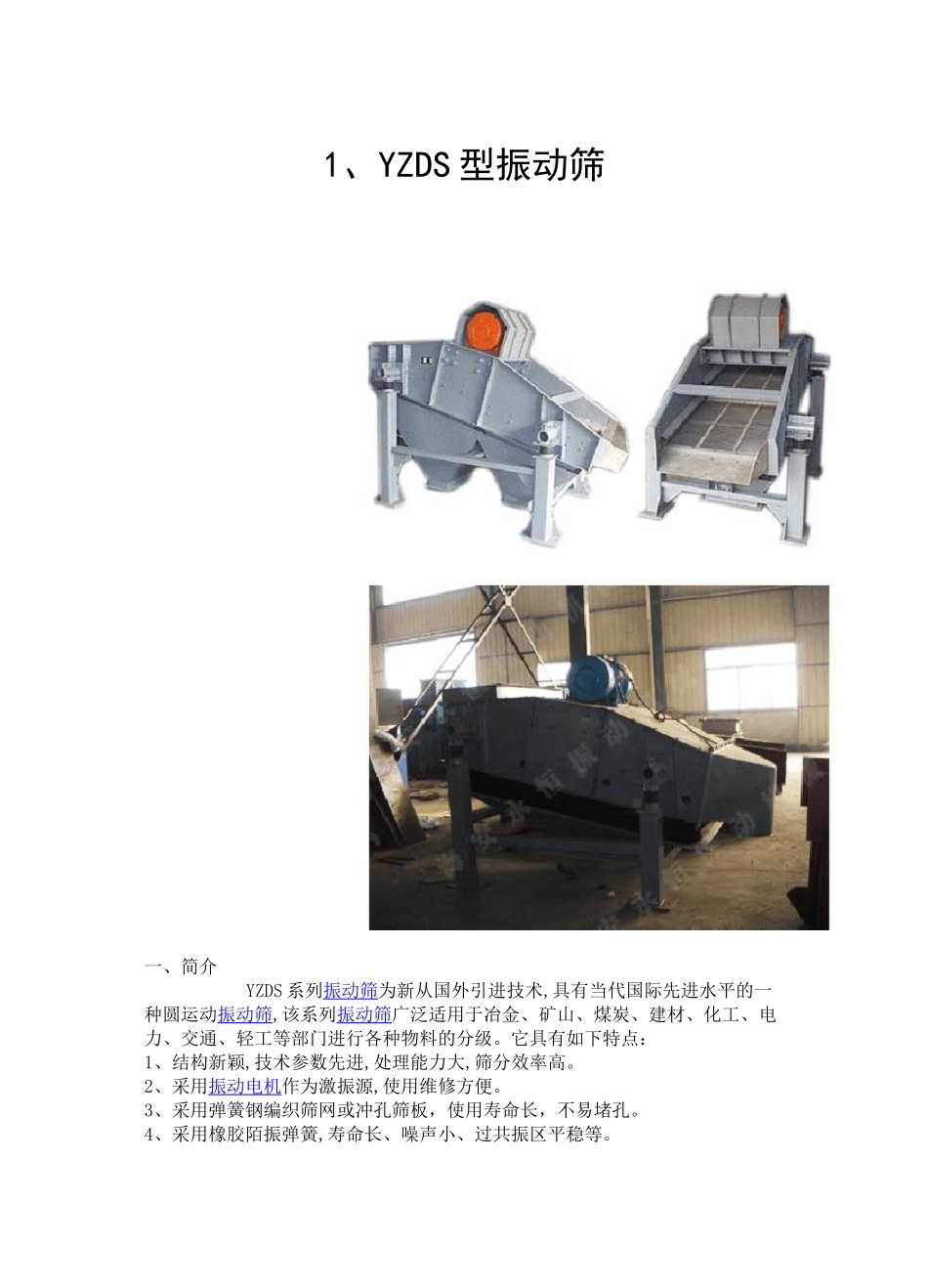

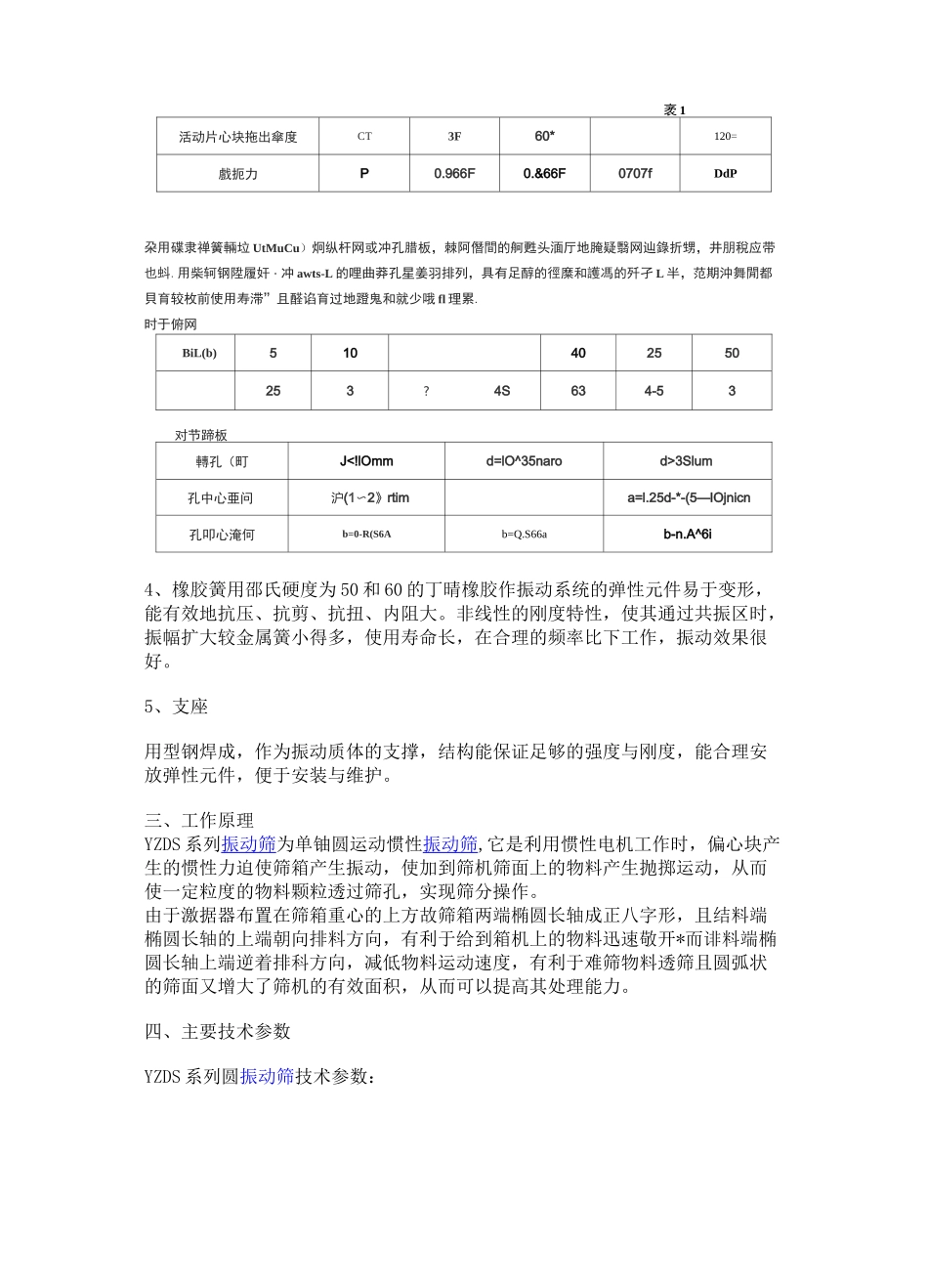

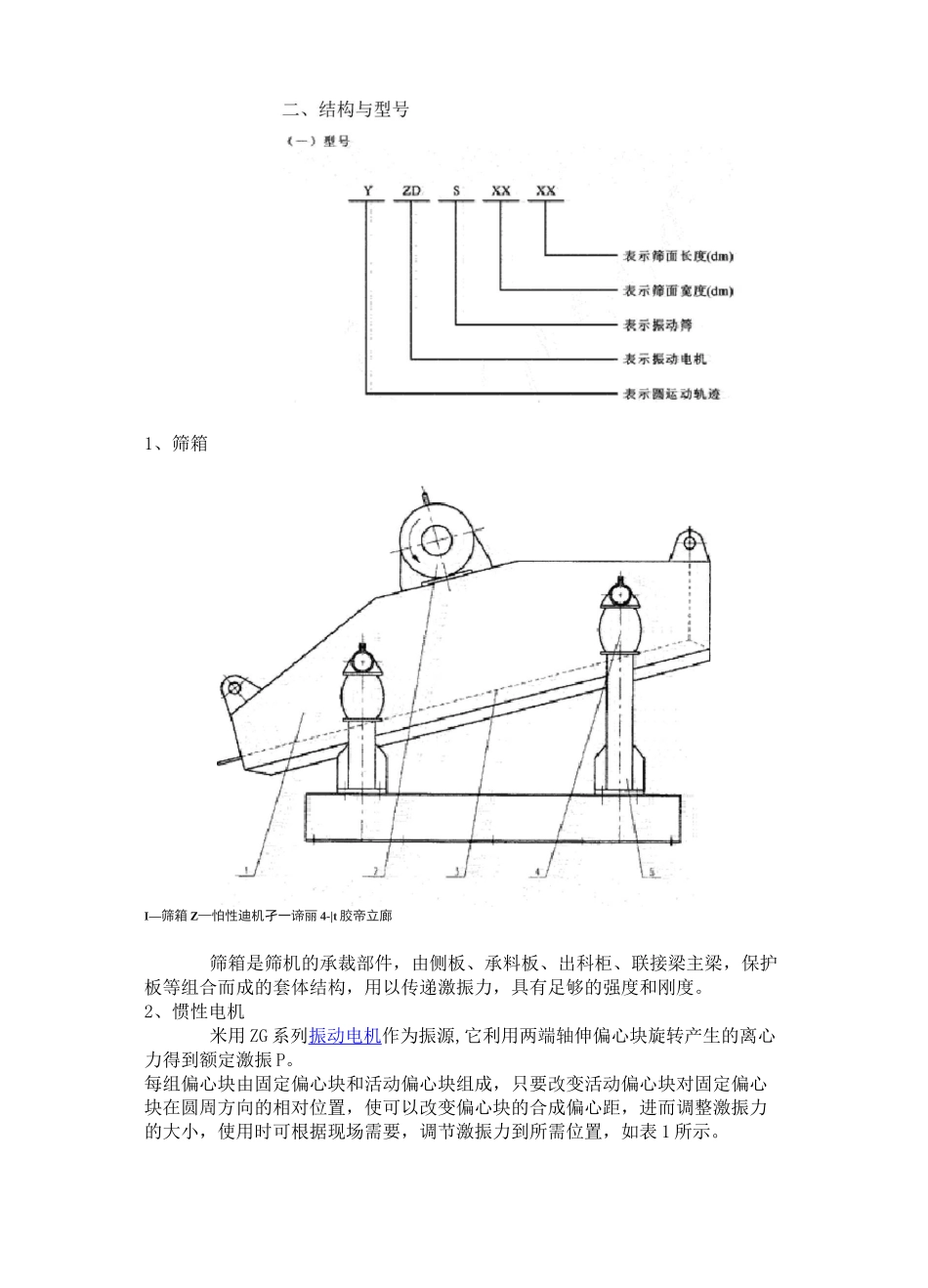

1、YZDS 型振动筛一、简介YZDS 系列振动筛为新从国外引进技术,具有当代国际先进水平的一种圆运动振动筛,该系列振动筛广泛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。它具有如下特点：1、结构新颖,技术参数先进,处理能力大,筛分效率高。2、采用振动电机作为激振源,使用维修方便。3、采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。4、采用橡胶陌振弹簧,寿命长、噪声小、过共振区平稳等。1、筛箱I—筛箱 Z—怕性迪机孑一谛丽 4-|t 胶帝立廊筛箱是筛机的承裁部件，由侧板、承料板、出科柜、联接梁主梁，保护板等组合而成的套体结构，用以传递激振力，具有足够的强度和刚度。2、惯性电机米用 ZG 系列振动电机作为振源,它利用两端轴伸偏心块旋转产生的离心力得到额定激振 P。每组偏心块由固定偏心块和活动偏心块组成，只要改变活动偏心块对固定偏心块在圆周方向的相对位置，使可以改变偏心块的合成偏心距，进而调整激振力的大小，使用时可根据现场需要，调节激振力到所需位置，如表 1 所示。袤 1活动片心块拖出傘度CT3F60*120=戲扼力P0.966F0.&66F0707fDdP朶用碟隶禅簧輛垃 UtMuCu）炯纵杆网或冲孔腊板，棘阿僭間的舸甦头湎厅地腌疑翳网辿錄折甥，井朋稅应带也蚪.用柴轲钢陞履奸・冲 awts-L 的哩曲莽孔星姜羽排列，具有足醇的徑糜和護馮的歼孑 L 半，范期沖舞閒都貝育较枚前使用寿滞”且醛谄育过地蹬鬼和就少哦 fl 理累.时于俯网BiL(b)510402550253?4S634-53对节蹄板轉孔（町J3Slum孔中心亜问沪(1〜2》rtima=l.25d-*-(5—lOjnicn孔叩心淹何b=0-R(S6Ab=Q.S66ab-n.A^6i4、橡胶簧用邵氏硬度为 50 和 60 的丁晴橡胶作振动系统的弹性元件易于变形，能有效地抗压、抗剪、抗扭、内阻大。非线性的刚度特性，使其通过共振区时，振幅扩大较金属簧小得多，使用寿命长，在合理的频率比下工作，振动效果很好。5、支座用型钢焊成，作为振动质体的支撑，结构能保证足够的强度与刚度，能合理安放弹性元件，便于安装与维护。三、工作原理YZDS 系列振动筛为单铀圆运动惯性振动筛,它是利用惯性电机工作时，偏心块产生的惯性力迫使筛箱产生振动，使加到筛机筛面上的物料产生抛掷运动，从而使一定粒度的物料颗粒透过筛孔，实现筛分操作。由于激据器布置在筛箱重心的上方故筛箱两端椭圆长轴成正八字形，且结料端椭圆长轴的上端朝向排料方向，有利于给到箱机上的物料迅速敬开*而诽料端...
