加气混凝土砌块填充墙砌筑技术交底VIP免费

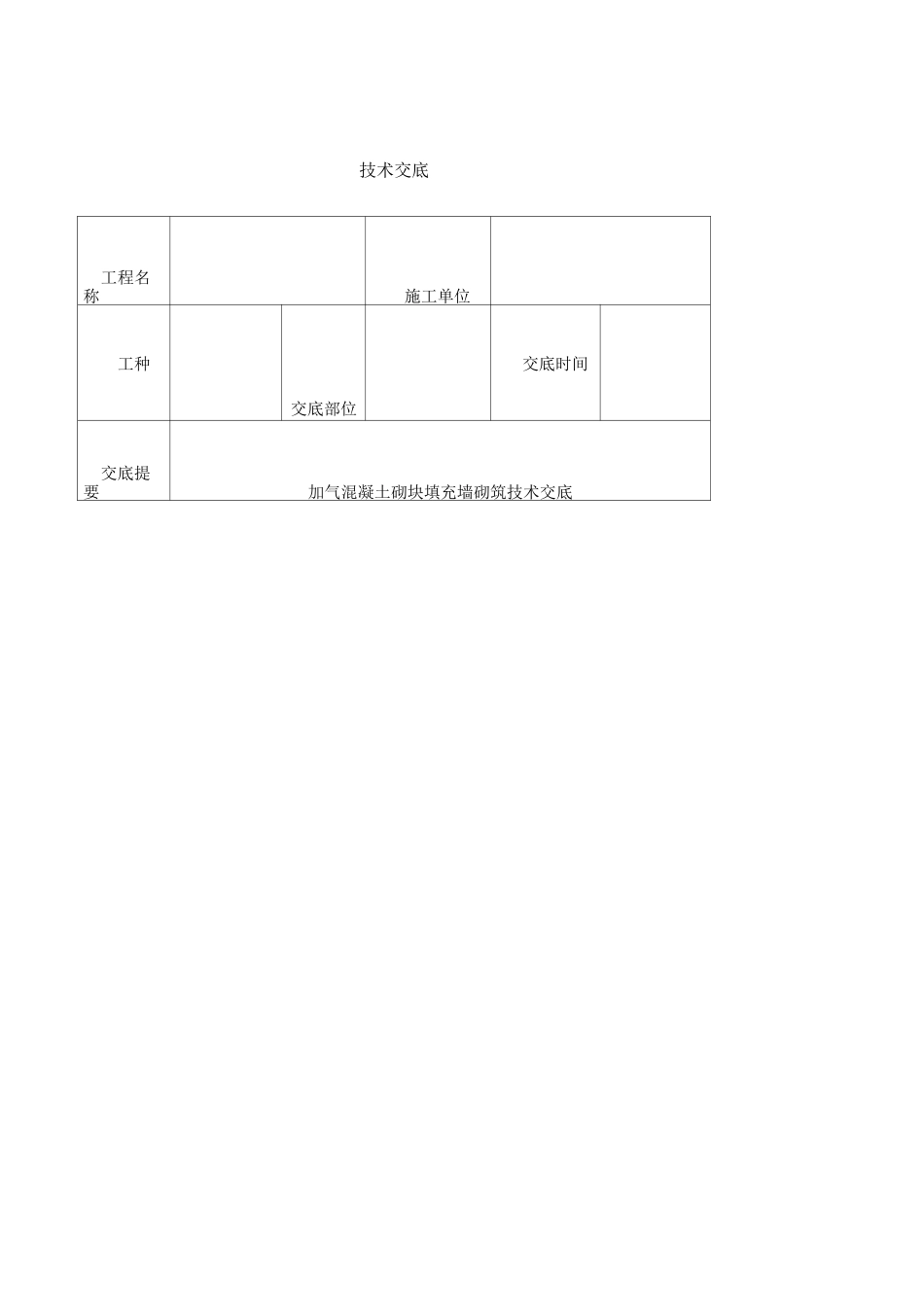

技术交底工程名称施工单位工种交底部位交底时间交底提要加气混凝土砌块填充墙砌筑技术交底交底内容:一、作业条件1.1 砌筑前应将楼面凝结灰浆清扫干净，洒水湿润，应给加气凝土砌块浇水湿润，在润湿时切忌不要用水管浇水润湿要在砌筑时洒一点水就可以。根据最下一皮砖底标高，拉线检查基层到砖底水平灰缝厚度，如厚度超过20mm，用 C20 细石砼找平,不得用除此以外的材料进行施工。1.2 砌筑前一天，应将墙与原结构相接处洒水湿润，以保证粘结牢固。1.3 应根据加气混凝土砌块的品种、规格、结构净空高度、相邻门窗洞口尺寸以及与相邻砌体砌块模数等因素，安排砌体平面、立面排块设计。二、操作工艺2.1 工艺流程2.2 加气混凝土砌块砌筑时，墙底部应砌 230mm 高的混凝土实心砖或浇筑230mm 高等墙厚混凝土坎台，混凝土强度等级宜为 C20。2.3 砌筑时应预先试排砌块,并优先使用整体砌块。不得已须断开砌块时,应使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的 1/3。长度小于等于 150mm 的砌块不得上墙。砌筑最底层砌块时，当灰缝厚度大于 20mm 时应使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的 1/3。当搭砌长度小于 150mm 时， 即形成通缝,竖向通缝不应大于 2 皮砌块，否则应配 2©6 钢筋，长度宜为700mm，如下图所示。加气混凝土砌块砌筑搭砌长度小于 150mm 时处理方法砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的 T 字交接处,应使横墙砌块隔皮断面露头。详见下图。加气混凝土砌块转角砌法加气混凝土砌块 T 形砌法2.4 加气混凝土砌体填充墙与结构或构造柱连接的部位，应预埋 2©6 的拉结筋，拉结筋的竖向间距应为 500mm，有抗震要求时，拉结筋的末端应做 60mm长 90。弯钩。2.5 构造柱的宽度 240mm，厚度一般与墙等厚，圈梁宽度与墙等宽，高度不应小于 120mm。圈梁、构造柱的插筋预埋在结构混凝土构件中、部分后植筋，预留长度符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎先退后进，进退尺寸不小于 60mm。构造柱设置在填充墙的转角处、T 形交接处或端部圈梁宜设在填充墙高度中部。详见下图。加气混凝土砌块填充墙构造柱填充墙构造柱的设置位置见各层建筑平面及相关结施图纸。构造柱应在墙体转角、较大洞口两侧（洞宽±2000mm）、不同厚度墙体交接处、悬臂梁端部、长度±5m 的墙中间布置，墙体末端无钢筋砼柱、墙时，...
