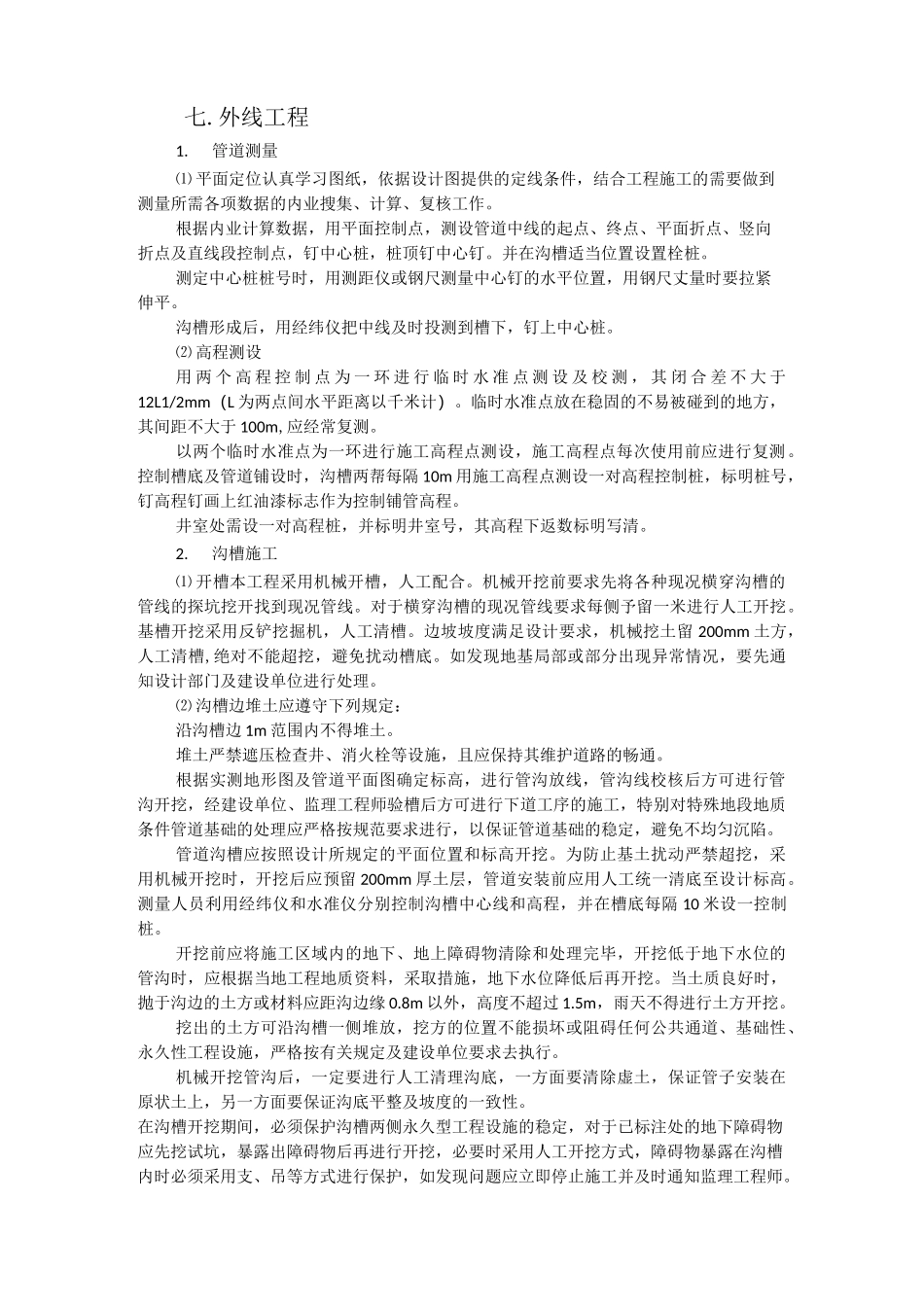

七.外线工程1.管道测量⑴ 平面定位认真学习图纸，依据设计图提供的定线条件，结合工程施工的需要做到测量所需各项数据的内业搜集、计算、复核工作。根据内业计算数据，用平面控制点，测设管道中线的起点、终点、平面折点、竖向折点及直线段控制点，钉中心桩，桩顶钉中心钉。并在沟槽适当位置设置栓桩。测定中心桩桩号时，用测距仪或钢尺测量中心钉的水平位置，用钢尺丈量时要拉紧伸平。沟槽形成后，用经纬仪把中线及时投测到槽下，钉上中心桩。⑵ 高程测设用 两 个 高 程 控 制 点 为 一 环 进 行 临 时 水 准 点 测 设 及 校 测 ， 其 闭 合 差 不 大 于12L1/2mm（L 为两点间水平距离以千米计）。临时水准点放在稳固的不易被碰到的地方，其间距不大于 100m,应经常复测。以两个临时水准点为一环进行施工高程点测设，施工高程点每次使用前应进行复测。控制槽底及管道铺设时，沟槽两帮每隔 10m 用施工高程点测设一对高程控制桩，标明桩号，钉高程钉画上红油漆标志作为控制铺管高程。井室处需设一对高程桩，并标明井室号，其高程下返数标明写清。2.沟槽施工⑴ 开槽本工程采用机械开槽，人工配合。机械开挖前要求先将各种现况横穿沟槽的管线的探坑挖开找到现况管线。对于横穿沟槽的现况管线要求每侧予留一米进行人工开挖。基槽开挖采用反铲挖掘机，人工清槽。边坡坡度满足设计要求，机械挖土留 200mm 土方，人工清槽,绝对不能超挖，避免扰动槽底。如发现地基局部或部分出现异常情况，要先通知设计部门及建设单位进行处理。⑵ 沟槽边堆土应遵守下列规定：沿沟槽边 1m 范围内不得堆土。堆土严禁遮压检查井、消火栓等设施，且应保持其维护道路的畅通。根据实测地形图及管道平面图确定标高，进行管沟放线，管沟线校核后方可进行管沟开挖，经建设单位、监理工程师验槽后方可进行下道工序的施工，特别对特殊地段地质条件管道基础的处理应严格按规范要求进行，以保证管道基础的稳定，避免不均匀沉陷。管道沟槽应按照设计所规定的平面位置和标高开挖。为防止基土扰动严禁超挖，采用机械开挖时，开挖后应预留 200mm 厚土层，管道安装前应用人工统一清底至设计标高。测量人员利用经纬仪和水准仪分别控制沟槽中心线和高程，并在槽底每隔 10 米设一控制桩。开挖前应将施工区域内的地下、地上障碍物清除和处理完毕，开挖低于地下水位的管沟时，应根据当地工程地质资料，采取措施，地下水位降低后再开挖。当土质良好时...
