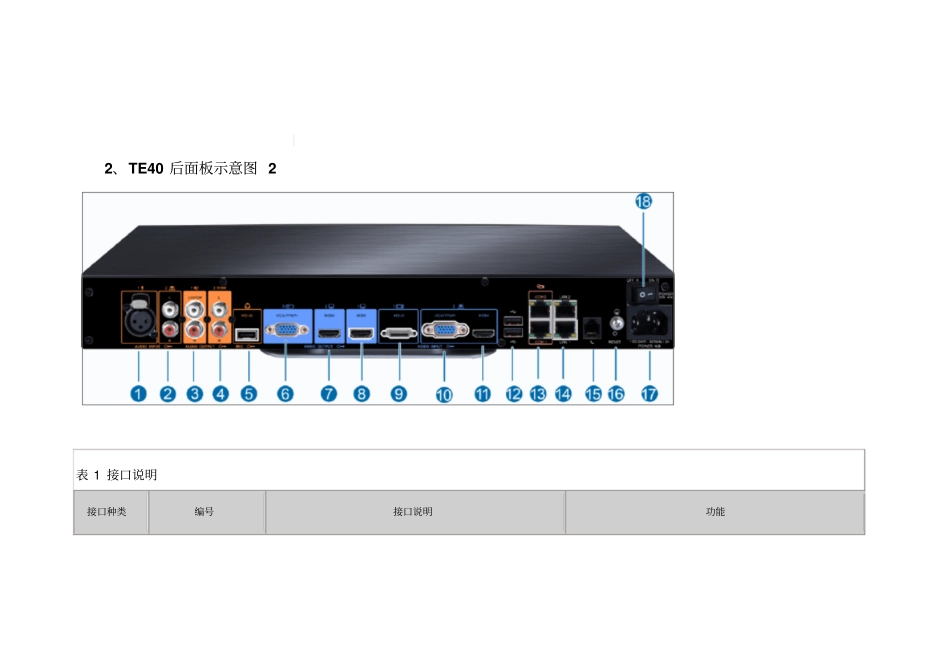

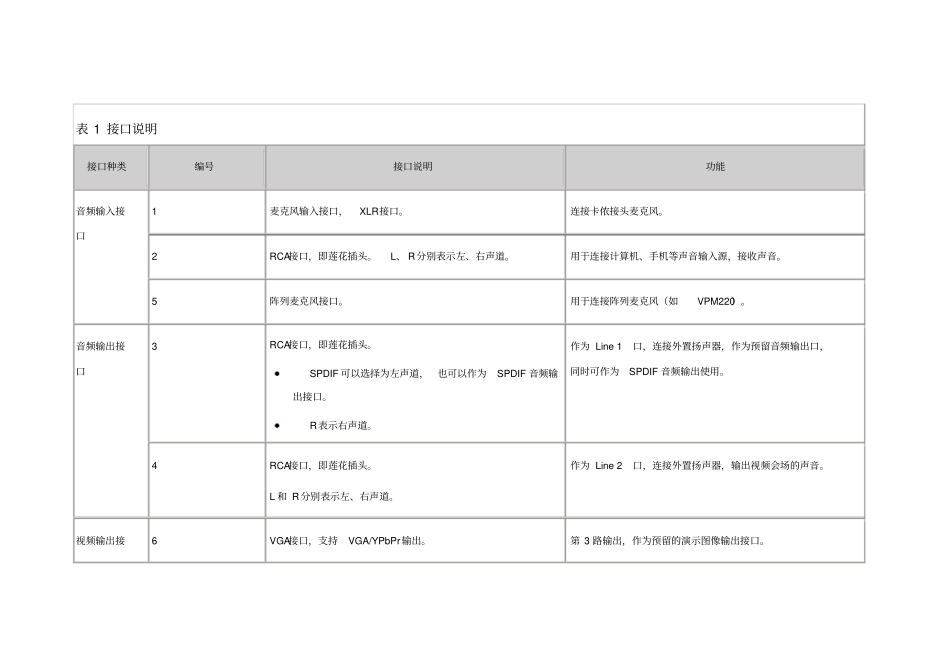

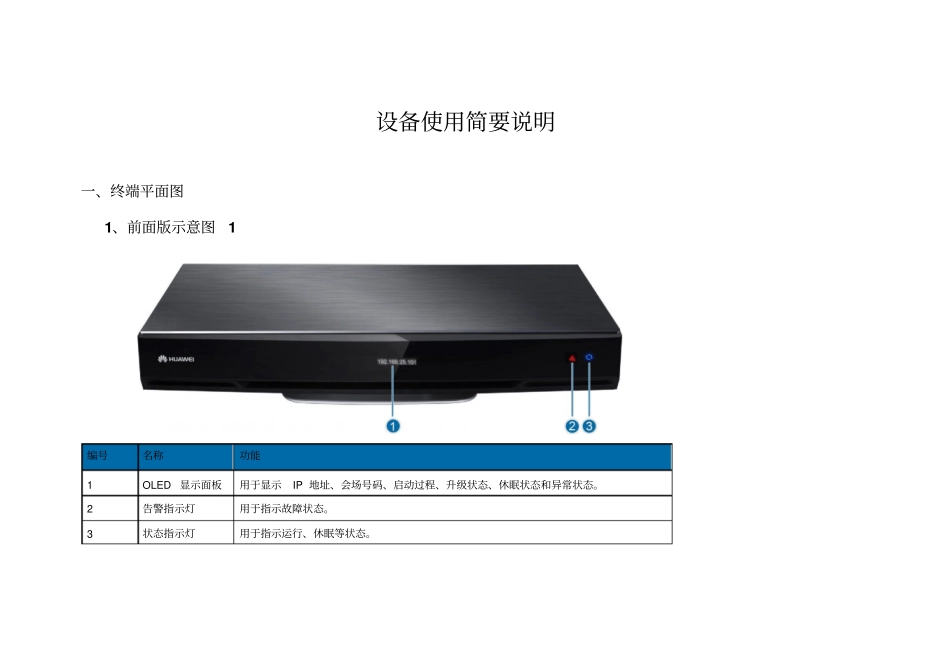

设备使用简要说明一、终端平面图1、前面版示意图1 编号名称功能1 OLED 显示面板用于显示IP 地址、会场号码、启动过程、升级状态、休眠状态和异常状态。2 告警指示灯用于指示故障状态。3 状态指示灯用于指示运行、休眠等状态。2、TE40 后面板示意图 2 表 1 接口说明接口种类编号接口说明功能表 1 接口说明接口种类编号接口说明功能音频输入接口1麦克风输入接口,XLR接口。连接卡侬接头麦克风。2RCA接口,即莲花插头。L、 R分别表示左、右声道。用于连接计算机、手机等声音输入源,接收声音。5阵列麦克风接口。用于连接阵列麦克风(如VPM220)。音频输出接口3RCA接口,即莲花插头。SPDIF 可以选择为左声道,也可以作为SPDIF 音频输出接口。R表示右声道。作为 Line 1口,连接外置扬声器,作为预留音频输出口,同时可作为SPDIF 音频输出使用。4RCA接口,即莲花插头。L 和 R分别表示左、右声道。作为 Line 2口,连接外置扬声器,输出视频会场的声音。视频输出接6VGA接口,支持VGA/YPbPr输出。第 3 路输出,作为预留的演示图像输出接口。表 1 接口说明接口种类编号接口说明功能口7HDMI高清视频输出接口,最高支持1080p60 分辨率。第 2 路输出,默认为会场演示图像输出接口,显示远端会场的图像。8HDMI高清视频输出接口,最高支持1080p60 分辨率。第 1 路输出,默认为会场主视频输出接口,用于显示本地会场的图像。视频输入接口9摄像机接口,该接口是双层接口。高清输入接口。10VGA接口,支持VGA/YPbPr输入。11HDMI高清视频输入接口。最高支持1080p60 分辨率。其他接口12USB接口,支持2 路 USB。用于外接USB设备,如移动硬盘、U 盘或者数据卡等设备13COM双模式串行通信接口。该接口可用于连接摄像机控制线,也可以用于故障诊断与维表 1 接口说明接口种类编号接口说明功能护。14以太网口, 10M/100M/1000M 全双工接口。支持 IP 网络透传,双网口备份。LAN1为主网口。LAN2为透传网口和备用网口。15电话线接口。用于通过PSTN线路接入的会议。目前该接口只支持在中国使用,在其他国家均不能使用。16复位按钮。刚启动时,同步长按此键10 秒,可以进入小系统。正常运行时,长按10 秒可以恢复出厂设置。17电源输入接口,100V~240V AC,50 Hz/60Hz 。用于连接电源,为终端供电。18电源开关。用于打开或关闭终端的电源。3、TE50 后面板示意图 3 表 1 接口说明接口种类编号接口说明功能音频输入接口1麦克风输...
