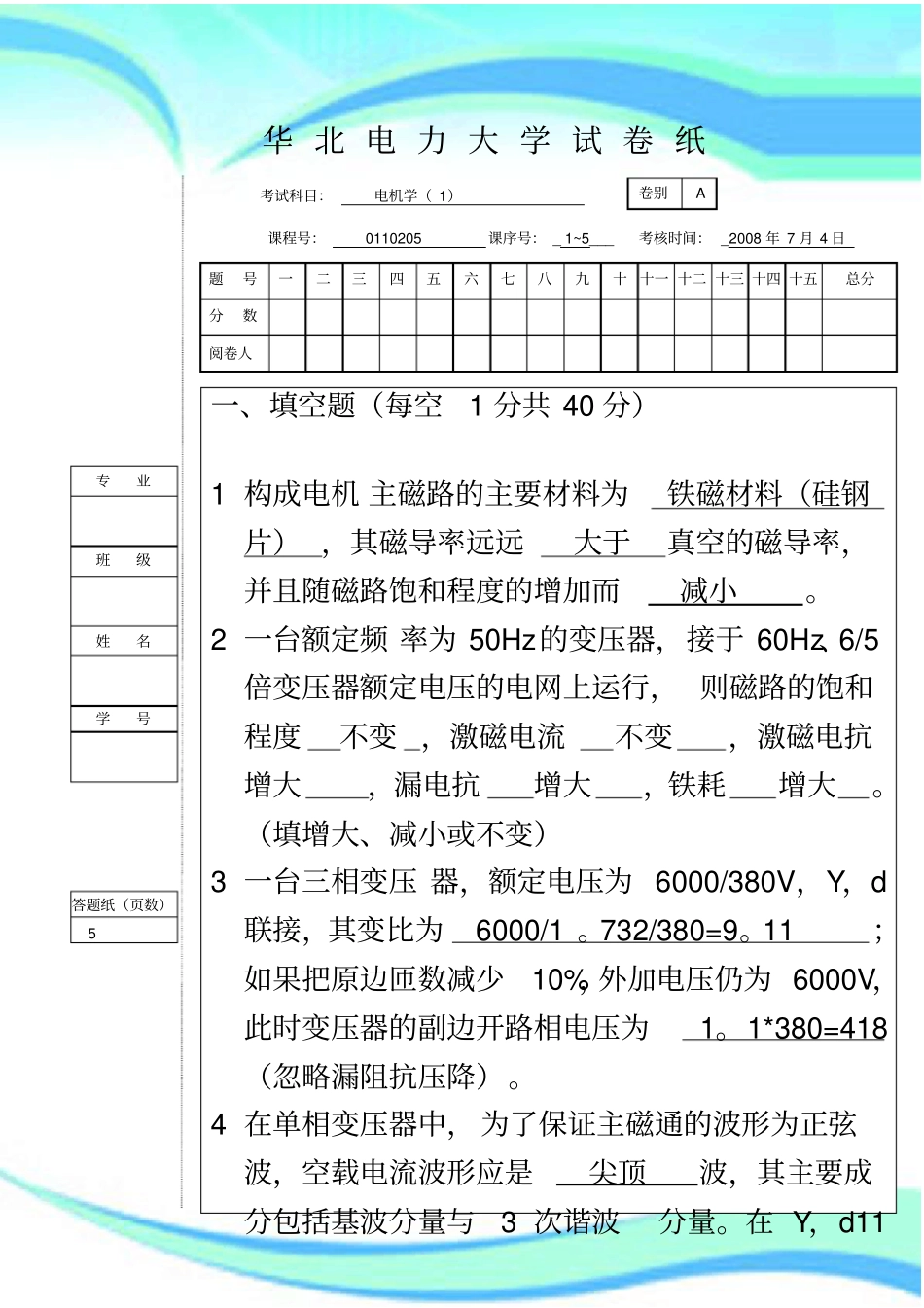

华北电力大学 _电机学 (1) 试卷 A (1) ————————————————————————————————作者：————————————————————————————————日期：华 北 电 力 大 学 试 卷 纸考试科目：电机学（ 1）课程号：0110205 课序号： _ 1~5___ 考核时间： _2008 年 7 月 4 日题号一二三四五六七八九十十一 十二 十三 十四 十五总分分数阅卷人专业班级姓名学号答题纸（页数）5 卷别A 一、填空题（每空1 分共 40 分）1 构成电机 主磁路的主要材料为铁磁材料（硅钢片） ，其磁导率远远大于真空的磁导率，并且随磁路饱和程度的增加而减小
2 一台额定频 率为 50Hz的变压器，接于 60Hz、6/5倍变压器额定电压的电网上运行， 则磁路的饱和程度不变 ，激磁电流不变，激磁电抗增大，漏电抗增大，铁耗增大
（填增大、减小或不变）3 一台三相变压 器，额定电压为 6000/380V，Y，d联接，其变比为 6000/1
732/380=9
11 ；如果把原边匝数减少10%，外加电压仍为 6000V，此时变压器的副边开路相电压为1
1*380=418 （忽略漏阻抗压降）
4 在单相变压器中， 为了保证主磁通的波形为正弦波，空载电流波形应是尖顶波，其主要成分包括基波分量与 3 次谐波分量
在 Y，d11不变、输出无功功率改变；过激发出感性无功，欠激发出容性无功，若励磁电流不做调节而调节原动机则同步发电机输出有功功率改变、输出无功功率改变（填改变或不变）
15 变压器的正序电抗等于 负序电抗；同步电机的正序电抗大于负序电抗（填大于、小于或等于）
二、作图题（共 30 分）1 做出单相变压器在副边短路情况下的“ T”型等效电路，标注其电阻、电抗参数，并说明其物理意义
（10 分）2 指出下图所示三相变压器各相原副绕组同名端，并做
