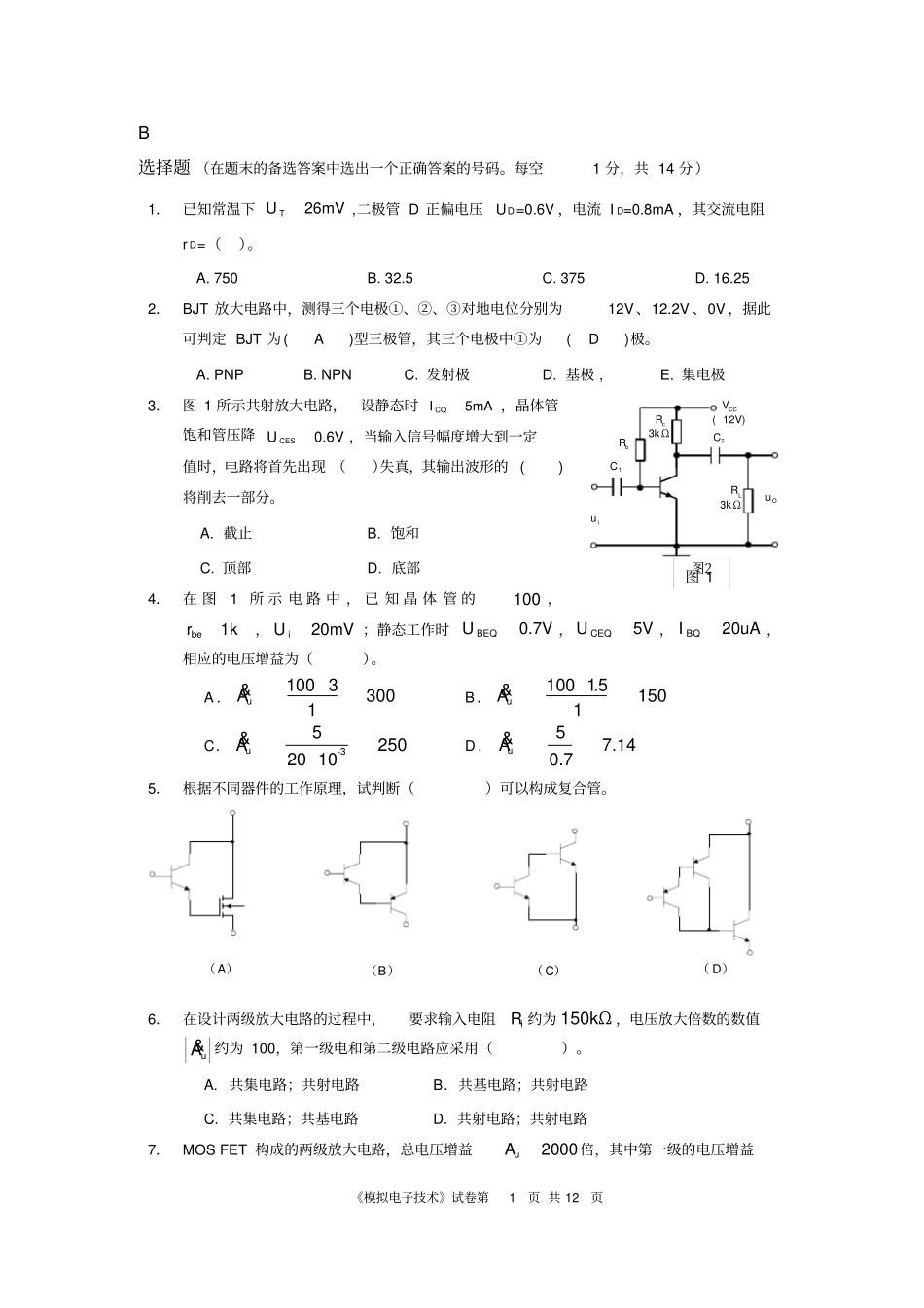

《模拟电子技术》试卷第 1 页 共 12 页B 选择题 （在题末的备选答案中选出一个正确答案的号码。每空1 分，共 14 分）1．已知常温下26mVTU,二极管 D 正偏电压UD=0.6V ，电流 I D=0.8mA ，其交流电阻r D=（）。A. 750B. 32.5C. 375D. 16.252．BJT 放大电路中，测得三个电极①、②、③对地电位分别为12V 、12.2V 、0V ，据此可判定 BJT 为( A )型三极管，其三个电极中①为( D )极。A. PNP B. NPN C. 发射极D. 基极 , E. 集电极3．图 1 所示共射放大电路，设静态时CQ5mAI，晶体管饱和管压降CES0.6VU，当输入信号幅度增大到一定值时，电路将首先出现 （）失真，其输出波形的 ( )将削去一部分。A. 截止B. 饱和C. 顶部D. 底部4．在 图1 所 示 电 路 中 ， 已 知 晶 体 管 的100 ，be1kr，i20mVU；静态工作时BEQ0.7VU，CEQ5VU，BQ20uAI，相应的电压增益为（）。A ．u100 33001A&B．u100 1.51501A&C．u-3525020 10A&D．u57.140.7A&5．根据不同器件的工作原理，试判断（）可以构成复合管。（ A）（B）（ C）（ D）6．在设计两级放大电路的过程中，要求输入电阻iR 约为 150kΩ ，电压放大倍数的数值uA& 约为 100，第一级电和第二级电路应采用（）。A. 共集电路；共射电路B．共基电路；共射电路C. 共集电路；共基电路D. 共射电路；共射电路7．MOS FET 构成的两级放大电路，总电压增益u2000A倍，其中第一级的电压增益iucRLR3kΩ2C( 12V)CCV图21C3kΩbROu图 1 《模拟电子技术》试卷第 2 页 共 12 页为 20 倍，则第二级的电压增益为（）。A．10dB B. 20dB C. 40dB D.100dB 8． 对于单管共射放大电路，若其上、下限频率分别为Hf、Lf ，当Lff时，oU滞后iU （）。A． 180B． 135C． 90D． 459． 某负反馈放大电路，其开环增益ui10kA&，反馈系数iu9.9mSF&，开环输入电阻o800R，可推算出其闭环输出电阻ofR =（）。A. 800 k；B. 80 k；C.80；D. 810． 负反馈放大电路中， 如需要从信号源获得更大电流，并稳定输出电压， 应引入（）负反馈。A. 电压并联B. 电压串联C. 电流串联D. 电流并联11． 已知输入信号的频率为20-20kHz ，为了防止干扰信号混入，因选用（C ）滤波电路；为了避免50Hz 电网电压的干扰进入放大器，应选用（D ）滤波电路。A. 低通B. 高通C.带通D. 带阻二、填空题（共8 题，每空 1 分，共 16 分）12． 电路如图 2...
