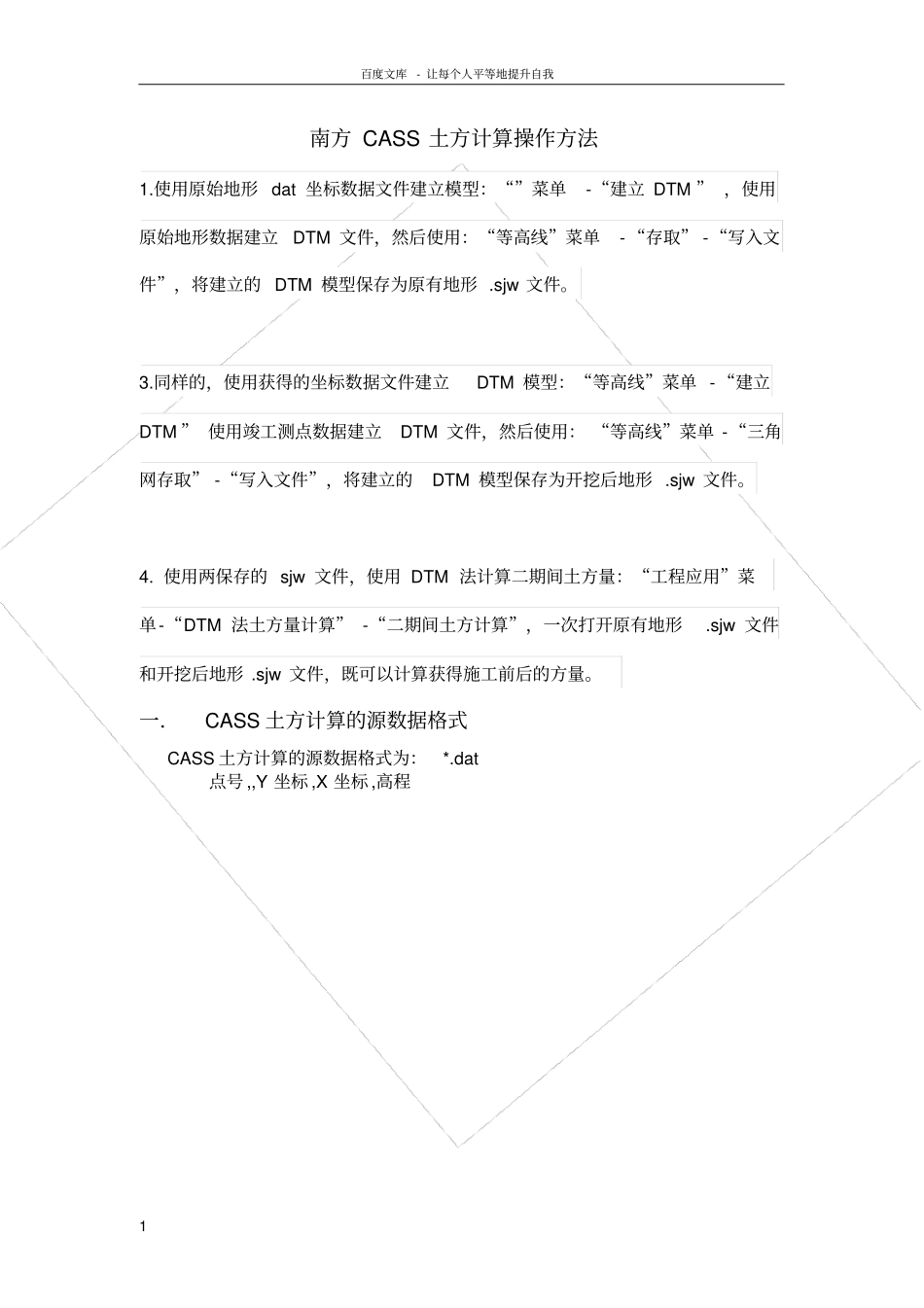

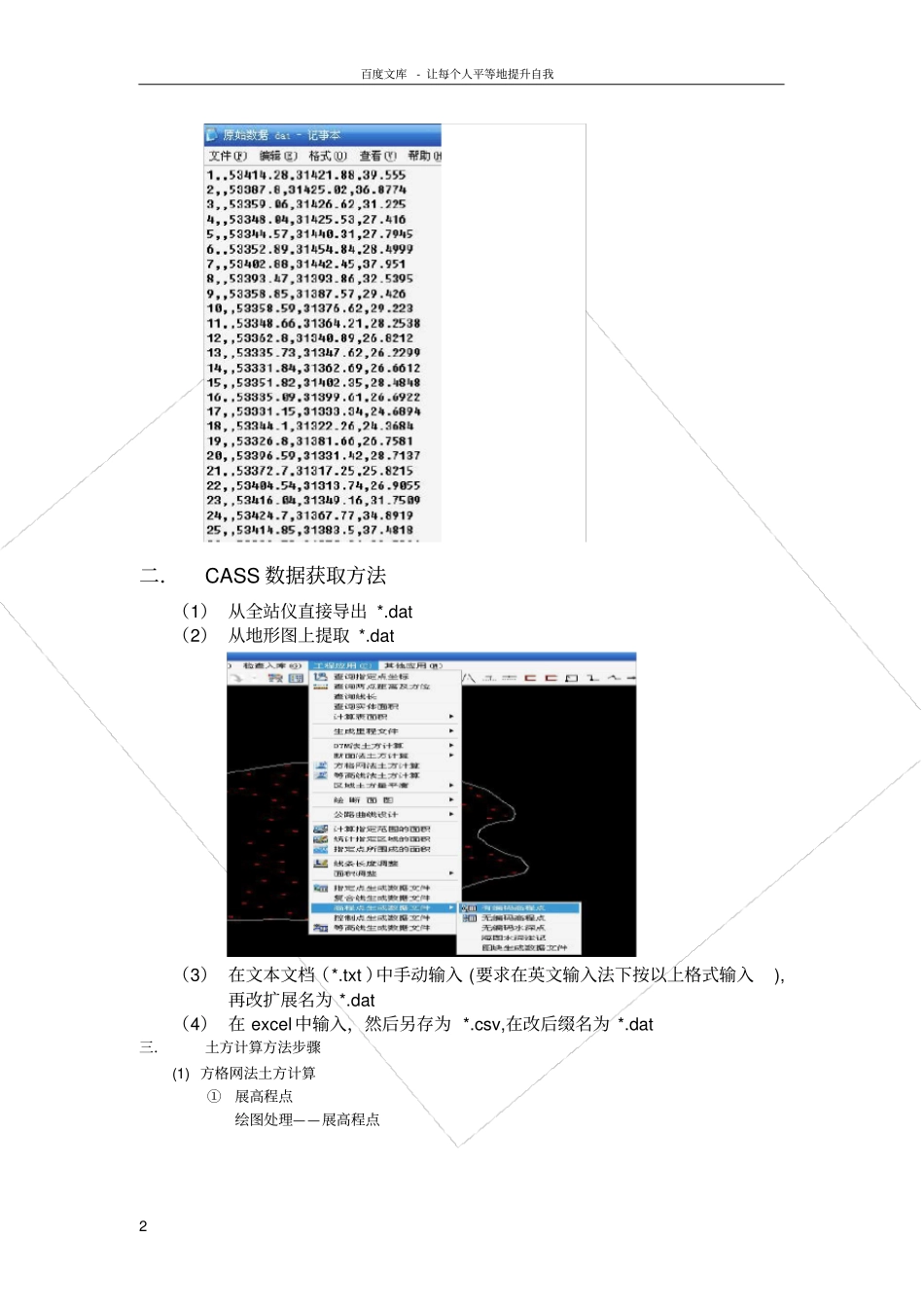

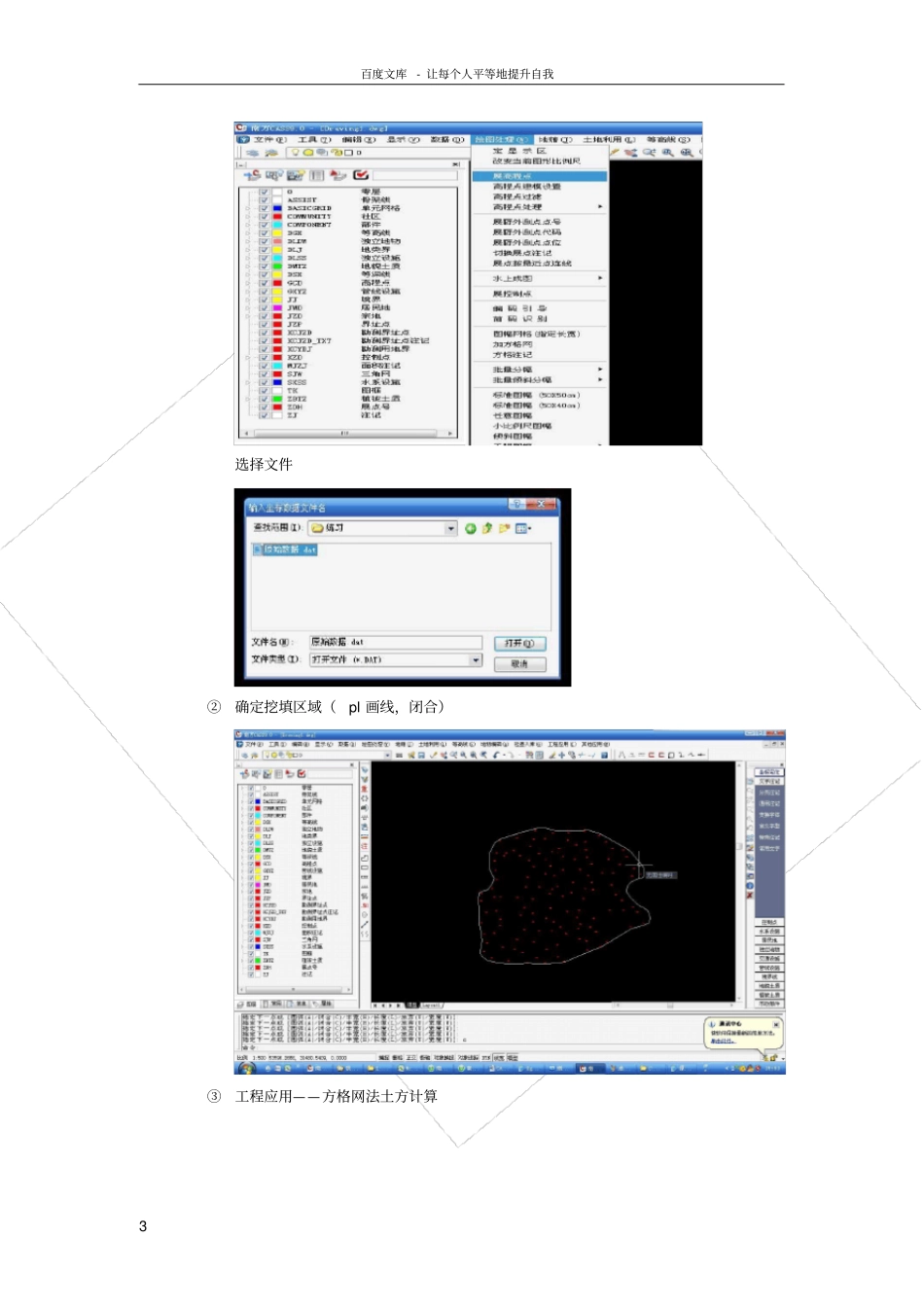

百度文库- 让每个人平等地提升自我1 南方 CASS 土方计算操作方法1.使用原始地形 dat 坐标数据文件建立模型：“”菜单-“建立 DTM ” ，使用原始地形数据建立DTM 文件，然后使用：“等高线”菜单- “存取” -“写入文件”，将建立的 DTM 模型保存为原有地形 .sjw 文件。3.同样的，使用获得的坐标数据文件建立DTM 模型：“等高线”菜单 - “建立DTM ” 使用竣工测点数据建立DTM 文件，然后使用： “等高线”菜单 -“三角网存取” -“写入文件”，将建立的DTM 模型保存为开挖后地形 .sjw 文件。4. 使用两保存的 sjw 文件，使用 DTM 法计算二期间土方量：“工程应用”菜单-“DTM 法土方量计算” -“二期间土方计算”，一次打开原有地形.sjw 文件和开挖后地形 .sjw 文件，既可以计算获得施工前后的方量。一．CASS 土方计算的源数据格式CASS 土方计算的源数据格式为：*.dat 点号 ,,Y 坐标 ,X 坐标 ,高程百度文库- 让每个人平等地提升自我2 二．CASS 数据获取方法（1） 从全站仪直接导出 *.dat （2） 从地形图上提取 *.dat （3） 在文本文档（*.txt ）中手动输入 (要求在英文输入法下按以上格式输入),再改扩展名为 *.dat （4） 在 excel 中输入，然后另存为 *.csv,在改后缀名为 *.dat 三．土方计算方法步骤(1) 方格网法土方计算①展高程点绘图处理——展高程点百度文库- 让每个人平等地提升自我3 选择文件②确定挖填区域（pl 画线，闭合）③工程应用——方格网法土方计算百度文库- 让每个人平等地提升自我4 ④成果表(2) 断面法土方计算百度文库- 让每个人平等地提升自我5 ①绘制纵断面②生成里程文件百度文库- 让每个人平等地提升自我6 ③断面法土方计算百度文库- 让每个人平等地提升自我7 百度文库- 让每个人平等地提升自我8 ④修改⑤成果输出百度文库- 让每个人平等地提升自我9 图面Excel
